雪城软件宽带网络视频综合监控系统解决方案

    系统概述：

　　随着国内各行业信息化建设的需要，目前各地市公安、电力、金融、交通等部门，已建立和正在准备建立宽带IP综合信息网络系统。其中图像监控是这些部门信息化建设的重点需求之一。如何利用已建立的综合信息网络系统，将监控业务融合在系统中，既可以减少因建立专用监控网络系统的投资，又可以满足各业务职能部门监控信息共享的需要。从目前国内外已有的监控产品来看，尚未有适应这一应用需求的产品。雪城软件有限公司积多年从事数字图像监控的经验和技术积累，提出了先进的和完善的宽带网络视频综合监控系统解决方案。

　　根据宽带IP网络系统对视频监控业务方面的要求，我们采用网络化分布式视频接入、集中控制管理、分布式共享的策略来实现。

　　网络化分布式视频接入，是指采用专用的视频接入设备就近将监控视频接入网络。

　　集中控制管理，是指通过专门的视频调配服务器来控制和调配监控视频的接入和访问服务。这样，既可以避免网络因视频流量的无限制增加而造成整个网络系统拥塞发生，导致网络风暴的产生，保证整个网络系统的运行安全;又便于各业务职能部门对监控视频的共享访问和图像的分布式控制管理

　　分布式共享，是指通过IP组播方式实现监控视频的传输，满足多个业务职能部门用户的共享需求

　　应用范围：

　　◆ 城市道路交通指挥监控

　　◆ 公安安防监控

　　◆ 银行及柜员机监控

　　◆ 高速公路道路和收费监控

　　◆ 电力无人职守变电站监控

　　◆ 车站、码头、仓库监控

　　◆ 厂矿及生产车间监控

　　◆ 传统监控系统的改造

　　◆ 其它需要实施监控的场所

　　系统功能：

　　◆ 系统可广泛应用于公安、交通、银行、电力、电信等行业，对重点场所、重点部位、重点设备实施实时监控的需求;

　　◆ 系统既可实现单纯图像监控功能，也可实现环境及设备监控和图像监控功能合而为一;

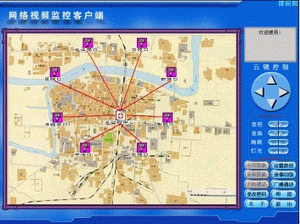

　　◆ 可在网络内部任意站点实现对视频的切换、摄像机镜头及云台控制;

　　◆ 2 具有多用户的分级分权限管理功能。同一时刻，可有多人观看同一路图像，优先级高的用户具有控制权;高优先级用户可以自动获取控制权;

　　◆ 可在任意站点实现图像的录制和回放;

　　◆ 可实现多画面分割显示;

　　◆ 可通过电视墙实现集中监控功能;

　　◆ 可设立多个监控中心或监控分中心;

　　◆ 当系统配置环境及设备监控功能时可实现告警联动功能。

　　系统特点：

　　◆ 系统可依托于部门现有或新建综合信息网络系统，可将监控、综合信息管理、办公室自动化等业务溶为一体，无需建立专用的监控系统;

　　◆ 系统采用先进的视频调配和管理策略，合理管理网络视频流量，保证网络系统的安全，避免网络拥塞和网络风暴的产生;

　　◆ 系统采用专用的网络视频接入设备，可适用于任何工作场所，安全可靠性高;

　　◆ 系统便于实现监控视频的分布式共享;

　　◆ 系统采用视频的网络接出技术实现视频的多路输出显示，便于实现集中监控;

　　◆ 系统扩充容易、配置灵活，可适应于多种用户需求;

　　◆ 网络用户通过软解实现对视频的解码，不增加任何硬件成本;

　　◆ 系统提供多种通用的接口，可实现对环境及设备等监控的融合;

　　◆ 系统可根据用户需要随时设置监控中心或监控分中心;

　　◆ 系统用户采用安全认证，并进行分级分权限管理，保证系统控制的唯一性。

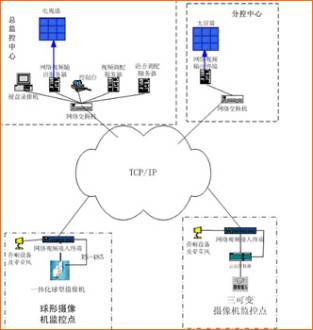

　　方案一：带环境监控组网方案

　　方案二：不带环境监控组网方案

　　技术指标：

　　◆ 视频接入速率800K-2.0M可调

　　◆ 视频PAL格式，帧率：25帧/秒

　　◆ 视频延迟小于1秒

　　◆ 系统视频切换时间小于1秒

　　◆ 同时观看图像用户数不限

　　◆ 系统MTBF：大于100000小时;MTTR：小于0.5小时

　　主要设备：

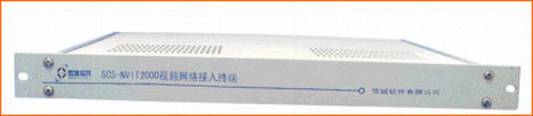

　　一、网络视频接入终端SCS-NVIT2000

　　◆ 支持TCP/IP协议

　　◆ 10M以太网，RJ45接口

　　◆ 1路模拟视频输入、1路RS-232透明数据通道、1路RS-485/ RS-232控制输出接口

　　◆ 串口一：

　　接口标准：RS232C异步串行口 速率：9600bps 物理接口：DB9F

　　◆ 串口二：

　　接口标准：RS232C或RS485异步串行口(可通过跳线选择) 速率：9600bps 物理接口：DB9F

　　◆ 视频部分

　　模拟视频输入标准：PAL-D制复合全电视信号 信号电平：1V(P-P) 输入阻抗：75Ω 物理接口：BNC座图像压缩标准：MPEG1 图像格式(分辨率)：CIF(352*288)像素图像最大帧率：25帧/秒 压缩后图像速率：1.2M-2.0Mbps可调

　　◆ 电源

　　交流50Hz~60Hz，220V±20%，额定功率：10W。

　　◆ 环境: 温度 -10℃– +70℃ 湿度 10%–90%

　　◆ 标准19英寸、1U机箱，体积：482mm×370mm×44mm

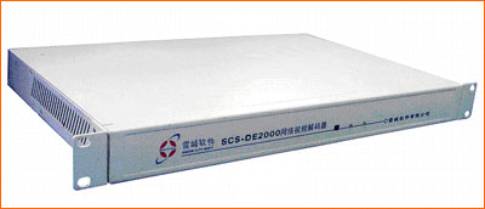

　　二、网络视频解码器SCS-DE2000

　　◆ 支持TCP/IP协议

　　◆ MPEG-1/MPEG-2编解码标准，SIF格式

　　◆ 网络接口：RJ-45接口 100M;

　　◆ 视频输出：a 复合全电视信号：CVBS，b 分量视频：S-VIDEO;

　　◆ 视频制式：PAL制、NTSC制可选;

　　◆ 音频输出：a立体声输出，B 频率范围：20HZ-20KHZ;

　　◆ 工作电源：AC220V/50HZ;

　　◆ 工作环境：温度，0℃ ─ 55℃。湿度，小于80%;

　　◆ 标准1U标准机箱。

　　三、智能环境采集器SCS-PEC02

　　◆ 具有16路开关量输入，11路模拟量输入，6路开关量输出通道;4个智能透明传输通道

　　◆ 可接温度、湿度、门磁开关、烟雾、水浸、红外温感、玻璃破碎、移动物体等多种类型传感器

　　◆ 具有布防、撤防功能

　　◆ 完全隔离的RS232/RS422/RS485远程双向通讯接口和智能设备接口，通讯速率可选(1200bps、2400bps、4800bps、9600bps)

　　◆ 本地告警阀值、告警方式、允许告警路可存储，掉电不丢失

　　◆ 设备告警自动定时上传

　　◆ 全局告警输出、可控节点输出

　　◆ 开关量告警方式可选(常开/常闭)

　　◆ 模拟量屏蔽、三级地址设定

　　◆ DC24V、DC48V、AC220V供电可选

　　◆ 可进行联
