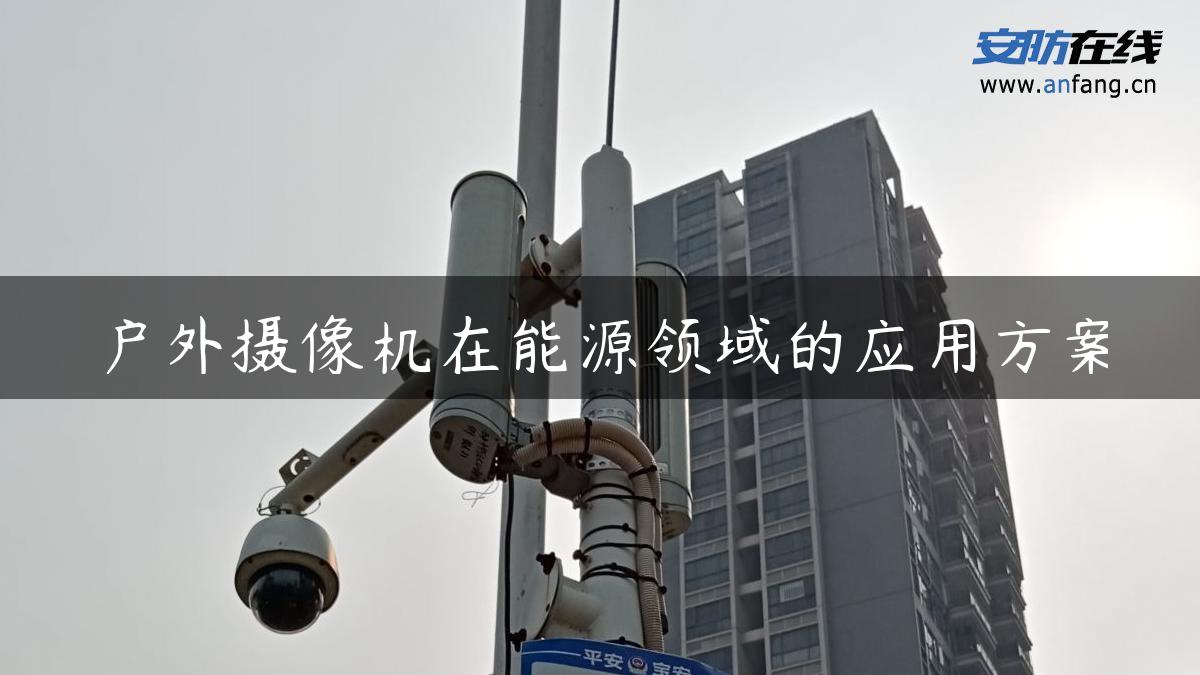

户外摄像机在能源领域的应用方案

　　安全与管理并重，在能源案例所用的监控系统中，摄像机的架设与安装也由过去室内、户内逐渐往外延伸。也就是说在增加监控距离时，户外摄像机监控系统的形式与发展，以及其特定的性能成为户外应用的关键。以下以户外摄像机系统在能源项目应用的几个环节与各位读者进行分享。

　　户外摄像机在能源领域的应用范围非常广泛，例如，水利水文监控及发电厂区安全监控系统就是一个很典型的应用，另外还有石化工业炼油厂、汽电共生资源回收焚化厂等特殊场所都有户外摄像机系统的大量应用。

　　但基于每种户外场所的环境应用要求及预算经费问题，对摄像机应用的环境条件及施工要求都会有所不同。本文将仅就炼油厂、水力及火力发电厂站等几个户外摄像机系统应用与施工作重点说明。

　　能源应用中户外摄像机的选型

　　户外型摄像机的型式繁多，并且，已经由过去传统式摄像机加上防护罩的模式衍变为一体型无外露线的组合方式，或者如球体般的高速转动摄像机。这些都是形体结构上的演进，同时也有因应日夜间24小时全天候使用的选型考虑，更有因环境目的考虑如耐雨耐酸碱、耐油气内压爆炸、耐高温低温及耐高腐蚀高盐份的型式，用不同的型式来满足各种应用环境的要求。

　　环境对摄像机的要求

　　能源案例中所应用的户外摄像机顾名思义主要用于室外，因此与环境的配合非常重要，因为长期曝露于室外环境，下列因素必须要注意。

　　1.防水防雨。由于气候的问题，摄像机如何防水防雨是首要条件，无论是防护罩还是一体型摄像机。我们常常因为市场竞争及客户如何选择户外型摄像机，或防护罩的防水防尘IP等级在伤脑筋，当然IP等级愈高愈好是事实，但如何选择一个适当而有效的防护罩才是户外摄像机应用与施工的重点。同时大多数使用者对于IP与NEMA(抗腐蚀耐酸碱等级)的比较与对应上，常常出现认为IP保护级数多少NEMA防护级数便是多少的误解，其实是有差异的需要去比对环境需求来决定。

　　2.除雾通风及加热。也由于摄像机用于户外，日夜温差的变化加上季节湿度的不同，难免在户外摄像机防护罩内外产生水气，这时候如果没有窗口除雾及加热除湿功能，可能会使摄像机在一段时间后所看到的画面有一种朦胧美或一个圆型水气圈，甚至严重的降低摄像机使用寿命。所以在户外摄像机的应用上，风扇、窗口除雾器及温度加热器是必要的，可惜的是，在部份户外摄像机应用案例中这些功能常常被忽略或配备不完整，以致于常使户外摄像机故障率偏高及维护不易。

　　3.接头处理。在户外摄像机的安装应用中，我们经常可以看见，户外摄像机用了一个非常高等级的防水设备，但是在本体线路或管线末端的接续处理却是草草了事或很敷衍的处理，使得环境造成的防水问题处理在此功亏一篑，没有使用防水接头或末端管线没有使用软管接续是一般户外摄像机施工的常态，使得户外摄像机的线路因失去保护而导致画面及信号质量降低且无保护，增加系统不稳定及保养不易的问题。

　　保安接地对能源案例户外摄像机的重要性

　　基于户外摄像机是架设于室外或特殊环境中，保安接地措施也就突显重要，保安措施可分为信号保安与设备保安两项主要保安要求应用。

　　当架设于空矿的场所时，户外摄像机必须考虑雷击及突波的危害问题，一般而言在有建筑幕墙避雷的保护之下比较能防雷击。但若是安装在制高点或空矿地的柱上或附挂固定于电杆上，对于保护摄像机单元，较佳的方式是装置避雷针设备或加装缆线端的突波吸收或抑制装置，使雷击时得以将突波电流旁路或引流接地，使损害降低。同时也可以在信号电缆端加装突波吸收器以增加设备保护功能，另外若有电力现场供应开关端则会考虑使用NFB无熔丝开关及漏电自动断路器或避雷子以阻隔电力源突波反馈损害。这些措施在炼油厂、焚化厂及抽水站的户外摄像机应用理所当然，至于一般的户外摄像机应用则要看施工方的责任感及品管要求了。

　　能源项目户外摄像机的施工安装

　　户外摄像机由于安装的位置及场所均属于特定环境，对于摄像机本体的固定与安装，有下面几项是必须在应用上注意的。

　　1.固定材料的材质。长时间曝露于室外，这些特殊环境的户外摄像机单元在固定架的材质上，应考虑为不锈钢材质SUS304或SUS316的较佳，对空气中的腐蚀抵抗性较好，将一般铁材加上热浸镀锌抗氧化处理也是户外摄像机固定架的最佳考虑，同时所有的螺丝栓组也都采用不锈钢材质，用以抵抗一些如盐份腐蚀及增长固定架寿命，确保摄像机组可以安全的固定不至于因年久而坠落伤人。

　　2.缆线固定方式。一般而言户外摄像机的缆线大部份采用地下暗管线或其它固定建物明管配置较多，因开挖或其它因素而采用架空配置的也不少，但基本上对于户外摄像机管线配置的要求均以耐久、耐压迫、耐天候为要求，同时管线的好坏或由于漏电导致信号短路的情形等都会影响监控画面的质量，同时也是不明干扰主要的产生来源。电缆的固定若为架空则必需采用自持性电缆或以钢缆架空后加上附挂电缆才能确保缆线安全，在架空绕过柱杆部份时也应用绕杆束条加以固定，从而确保缆线在强风下也能保有延展性，不致于在台风强风吹袭下断线。

　　3.维护与保养。户外摄像机常年使用，最重要是保养维护及擦拭，若在条件许可下，一般室外摄像机都会在特定地方加装爬梯及工作平台，如果是立杆，在摄像机固定处也都会加装维护用护栏平台或工作爬梯，这样可以使户外摄像机的维护更为方便。但是，如果有外人攀爬或其他安全顾虑，户外摄像机应用必须慎重。至于清洁问题，由于户外摄像机配备雨刷及清洗器的要求并不多，且清洁水箱加水的问题也会增加业主的负担及维护成本，一般除了电厂、炼油厂、焚化厂等特定应用会加上配置外，其它户外摄像机基本上不会考虑这项功能。

　　户外型摄像机系统在能源领域的应用范例

　　石化/炼油厂户外型摄像机系统的解决方案

　　石化炼油厂的户外摄像机在应用上必需专注关注下面几项：

　　・防气爆及火花引爆：由于石化业对气爆及动火管制的关系，在此种应用中，户内外摄像机都需要讲求防护罩及所有附加设备的保护及内压防爆等级(Explosion-proof)，也就是NEC-UL及IEC-IEC，Canada-CSA及Europe-EN对温度、气体爆及灰尘爆的规范，所有户外摄像机保护罩及附加设备如防爆箱及回转云台等应用，都必需符合这些规范中的等级规定才准许使用;

　　・抗高温及耐酸碱：石化制程中难免有化学气体液体的产生，对用于此处的户外摄像机也必须有耐酸碱抗腐蚀的能力，同时必须能使本体在一定的条件下恒温的工作或采用充氮(nitrogenpressurized)恒温方式工作，从而维护厂区安全及达到真正安心监控的要求。

　　火力发电厂户外型摄像机系统的解决方案

　　火力发电厂的户外摄像机在应用上我们必需注意下面几项：

　　・防雨水冲刷及火花引爆：由于火力发电厂内包含较多特定厂所，在燃油或煤块进场到堆置、燃烧发电的过程中，所有配置摄像机的场所都有可能在定期清洗垃圾储坑(bunker)，垃圾车斗(carwasher)、进料口(hopper)、灰渣顷卸区(reception)及灰烬(ashbunker)的过程中被高压水柱冲刷，烟囱(top-stack)更有大量雨水直接冲洗，也有可能因为煤块中的易然物而有引燃可能，所以抗雨水或高压水柱，甚至是火花引燃都是火力发电厂户外摄像机所必需在意的基本应用条件;

　　・抗高温及耐酸碱：火力发电厂是一个充满高温及污染气体或腐蚀性原料的场所，锅炉区(chamber)或热水汽电共生(turbine)区域高达100℃到1300℃的环境，对摄像机的抗高温则是一大考验，也是重要的功能要求;

　　・抗灰尘及脏污：火力发电厂也是一个到处有大量飞灰及随时有可能喷到脏污的环境，户外摄像机在飞灰固化区(solidification)及媒渣过磅区(weight-bridge)经常会有大量飞灰漫天及脏污水四溅的情形，对于应付这些情形的户外摄像机想当然必须有特定的功能。

　　水力发电厂户外型摄像机系统的应用

　　水力发电厂的户外摄像机在应用上主要有一项应用条件，即防水淹及脏污泥。

　　水力发电厂平时只作积蓄前池、水位监控、放流排放及前池阻塞物清除工作，而到雨季则积极监控包含水闸门、发电机等运作状态的作业单位。在水力发电厂中，户外摄像机应用面临的环境条件有大雨水、污泥阻塞物可能喷溅或撞击，而水力发电厂本身也有进水过多或过少而停止发电的可能，所以户外型摄像机必须有良好且等级相当高的防水性以使水力发电厂运作状态得以监控，同时架设位置的选择，也是水力发电厂户外摄像机规划时重要的课题。

　　结语

　　能源单位的户外摄像机的应用实例实在不胜枚举，在整个户外摄像机的搭配规划设计上不外乎环境的考虑周全，器材设备的选定及施工过程与细节的注意。在这三个环节上若都能很慎重且小心的去执行，那户外摄像机就可以发挥其应有的效能。
