一、项目描述
广州大学城中山大学校区共设置1000个监控点，分布在校区的数十幢建筑中，各监控点将模拟的视频信号集中到各楼的设备间，直接与网络视频服务器连接，通过配置在各楼的二级交换机与系统总控室连接，音频和视频图像经网络视频服务器实时压缩编码后通过IP网络传送到系统总控室的服务器。
系统总控室设在图书馆，在总控室设置4X4一体化组合式电视墙、两台独立的PDP液晶电视和一台投影仪，上述设备均连接到配置在总控室的AV1600e-R解码器的视频输出端;
总控室配置6台系统服务器用于整个监控系统的设备管理、用户管理、控制管理、录像管理等;根据实际需要配置若干台PC电脑作为系统的客户端;
二、系统方案
根据项目技术要求，本系统方案由三个部份组成：前端设备、设备间和总控中心。1000多个前端设备、设备间的网络视频服务器、总控中心的服务器、客户端、解码器设备等，通过IP网络连接构成本系统。
三、前端设备
本系统共有1000多个前端监控点，每个前端点由球机、带云台的摄像机或固定的摄像机组成，将视频线和控制线连接到各建筑物的设备间中;
安装在室外的设备必须选择适合室外环境的产品，包括云台解码器和云台等。
四、各建筑物的设备间
设备间中集中了该建筑所需的AV1600e-T网络视频服务器和二级交换机设备;
前端摄像机和控制信号线直接与网络视频服务器的BNC接口和RS485接口连接，网络视频服务器通过网络与二级换机连接;
设备间多台交换机通过堆叠方联结，经保证有足够的带宽提供视频数据的传输;
五、系统总控室
系统总控室是本系统的中心枢纽，承担着本系统中所有前端设备管理、控制、报警处理、录像、录像回放、用户管理等工作。
在总控室共需配置6台服务器(建议选用P4双Xeon处理器、1000M网卡、512M内存、SCSI硬盘)，其中1台为目录服务器、5台为设备管理服务器，服务器硬盘配置根据实际录像的需要而定。
服务器连接到中心的主干交换机上，其它设备均连接到总控室的二级交换机上。
目录服务器需预装Windows2000Server操作系统(SP4补丁)、SQL2000数据、IIS组件，并安装iDVR3.0的目录(Directory)服务和转发(IVS)服务。目录服务器承担系统所有系统相关数据库的存储、用户管理、单播客户端的音视频转发等工作。
设备管理服务器预装Windows2000Server操作系统(SP4补丁)，并安装iDVR3.0的VSIP网关服务、录像和回放服务。
每台设备服务器负责所管辖的约200台AV1600e-T网络视频服务器设备，并负责录像存储及录像回放工作。录像资料(文件)均保存在该服务器的硬盘中，相关查询数据均保存在目录服务器的SQL2000数据库中。
总控室显示设备由16路电视墙、2台PDP液晶电视和投影仪组成，在总控室安装19台网络视频服务器解码端设备(AV1600e-R)、其视频输出与上述电视墙、液晶电视和投影仪连接。通过iDVR3.0特有的虚拟矩阵功能实现前端1000多路视频到19台显示设备的切换。

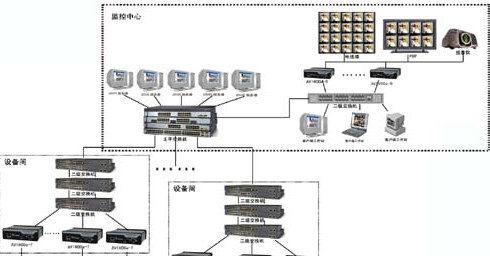

六、系统组成图
