0 概述
山东师范大学长清校区位于济南市大学科技园内，新校区一期工程（含教学楼、信息技术楼、实验楼、体育训练馆、大学生活动中心、食堂、15栋学生公寓）于2005年完工，建筑面积31万平方米。2005年10月，长清校区正式启用。
本项目为山东师范大学学生食堂11只AFPM系列消防设备电源监控模块，主要负责监控现场分布于地下一层消防设备的电压状况，及时提醒消控室值班人员，以防止火灾发生时消防设备无法正常投入使用。
现场的11只AFPM系列消防设备电源监控模块安装于各强电间消防配电箱，采用总线方式接至消控中心的AFPM100/B壁挂式消防设备电源监控系统。
1 参考标准
近年来，国家为了防止火灾发生时消防设备不能正常使用，相继制订或修改了一批相关标准规范，加强对消防设备的监控。主要有：
1.1．GB25506-2010《消防控制室通用技术要求》，在条文 5.7 消防电源监控器应符合下列要求：
a)应能显示消防用电设备的供电电源和备用电源的工作状态和故障报警信息。
b)应能将消防用电设备的供电电源和备用电源的工作状态和欠压报警信息传输给消防控制室图形显示装置。
1.2．GB 28184-2011 《消防设备电源监控系统》
1.3．GB 50116-2013《火灾自动报警系统设计规范》
2 系统组成
山东师范大学学生食堂消防设备电源监控系统项目由消防设备电源监测后台，防设备电源探测器组成。
本项目通讯总线共接入一条通讯总线，以手拉手的方式将各AFPM模块接入壁挂式后台，组成消防设备电源监控系统的大动脉。AFPM100/B消防设备电源监控系统采用，消防设备电源状态监控器+电压/电流传感器的两层结构组网模式。整个监控系统功能全面，安全可靠，探测准确，性价比高，系统内部采用RS485网络通信，对外提供Modbus-RTU通信协议，以满足其他标准系统的连接，以上所述组成一套信号稳定，精度可靠的消防设备电源监测系统。本系统组网共分为三层：
1）站控管理层
站控管理层针对电气火灾监控系统的管理人员，是人机交互的直接窗口，也是系统的最上层部分。主要由系统软件和必要的硬件设备，如触摸屏、UPS电源等组成。监测系统软件对现场各类数据信息计算、分析、处理，并以图形、数显、声音、指示灯等方式反应现场运情况。
监控主机：用于数据采集、处理和数据转发。为系统内或外部提供数据接口，进行系统管理、维护和分析工作。
UPS：保证计算机监测系统的正常供电，在整个系统发生供电问题时，保证站控管理层设备的正常运行。
后台监控设备设置在消控室中。
2）网络通讯层
通讯介质：系统主要采用屏蔽双绞线，以RS485接口，MODBUS通讯协议实现现场设备与上位机的实时通讯。
3）现场设备层
现场设备层是数据采集终端，主要为AFPM100系列消防设备电源监控探测器。

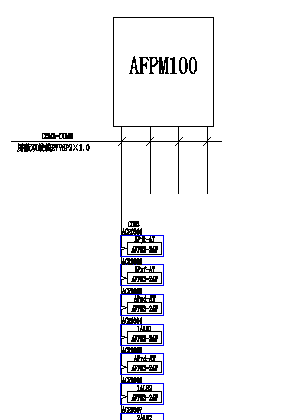

系统结构拓扑图如下：
