监狱集中监控解决方案

　　一、概述

　　监狱是对安防系统防护等级要求最高的场所，也是所有安防产品应用场所中涵盖安防产品最多的场所。传统监狱安防系统构建时，各个子系统相互独立，管理不便，也存在一定的安防隐患。随着监狱安全防范系统建设的发展需要，现在监狱安全防范系统的建设都体现了充分应用现代技术，全方位全天候地对监狱实施现代管理的特点。

    为使系统做到高标准，符合现代文明监狱规范要求，CSV监狱网络视频监控系统融合了网络视频和数据采集两大主要功能，集监控系统、报警系统、会议系统、指挥系统、对讲系统等功能子系统于一身，由集中控制管理平台通过网络对各子系统主机进行管理和控制，实现分布处理、联动响应的设计要求。并以高智能化的系统支持，使其在应用上具有很强的可操作性和实用性。系统涵盖监狱系统所有活动场所、重要通道、进出入口的监视预警网络和突发事件处理中心，提升了监狱系统整体快速反应能力和协同作战能力，以达到“向科技要警力”和“科技强警”的目的。

　　二、建设目标

　　本系统可以实现监狱系统各级指挥中心与监狱的网络远程监控和报警系统的集成，建立一个集图像、声音、控制为一体，实时双向传输，中心综合处理的报警监控联动远程管理系统。本系统的设计与实施可以实现如下目标：

　　1、通过本期工程完成监狱原有的报警图像远程视频传输系统再改造工程，实现警情视频图像上传到监狱系统各级指挥中心，并支持综合管理。

　　2、在收到各类报警信息时，各级指挥中心能及时进行核实，做出应急处理和控制，将监狱人力、物力、财力的损失及由此带来的社会影响降到最低点。

　　3、各级指挥中心可通过查看授权监狱的实时录像或动态检测感知录像，日常管理和综合指挥提供有利保障。

　　4、各级指挥中心通过点播的方式对各监狱进行巡察，方便及时发现问题，做出快速反应。

　　5、经济性和效果相兼顾：对于监狱原有模拟系统的数字化改造，在保证实际效果的同时，充分利用原有监控、报警系统的一些设备，节省投入。

　　三、系统设计

　　CSV监狱网络视频监控系统采用分布式架构，整个系统是一个多系统、多任务综合处理、分布式、高度安全的网络视频监控系统。采用C/S结构，整个系统由多个符合现代监狱需求的子系统构成，并支持服务器集群，以适应大规模应用需要；整个系统充分考虑到原有系统投资和现有系统的领先两方面因素；整个综合管理平台是架设在VPN专网上的全数字化集中管理平台。

　　1、管理体系结构

　　CSV监狱网络视频监控系统是用现代信息技术，构建监狱系统综合防范体系，是“科技强警”的有力举措，是监狱系统各级指挥中心综合进行现代化监狱管理及防止各种突发事件发生的技术手段。CSV监狱网络视频监控系统总体按照一级监控中心系统、二级监控分中心系统、三级监控分中心系统和前端监控报警系统四个层次的分布式体系结构设计。

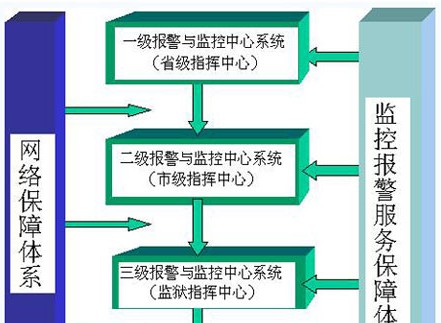

　　系统体系结构图

　　系统体系结构图如下：

　　2、各级功能描述

　　1)一级监控中心系统。

　　是全省“监狱网络视频监控系统”的管理、控制、调度、协调、指挥中心。主要功能：

　　处理各类报警信息、视频信息；

　　掌握全省监狱动态和指挥控制；

　　根据需要，可调用和控制全省各路报警信息与监控图像；

　　连接国家“监狱网络视频监控系统”；

　　管理二级监控中心系统。

　　2)二级监控分中心系统。

　　通过监狱系统专网建立的各市“监狱网络视频监控系统”子网及相应的辖区监控报警服务分中心，主要功能包括：

　　是本辖区“监狱网络视频监控系统”子网的管理、控制、调度、协调、指挥中心。掌握本辖区监狱动态和指挥控制；

　　管理本辖区内的监狱监控分中心系统；

　　根据需要，可调用和控制本辖区任意一路前端监控报警信息，处理有关报警信息、视频信息；

　　向一级监控中心上传所需的本辖区社会治安信息，接警处理结果；

　　采用自动或人工巡检方式，掌握各子系统工作状况、系统故障、设备在线率、储存记录等设备运行状态。

　　3)三级监控分中心系统。

　　是监狱内“监狱网络视频监控系统”的管理、控制、调度、协调、指挥中心，也是最基层、最重要的接警、处警信息。通过图像监控系统，结合远程监控管理员和监狱现场值勤警察操作经验的优势，力求以实现系统统一集中管理、灵活查询、实时信息处理以及各相关部门间双向信息交换、资源共享和协同工作和对突发事件及时报警和及时处理的作用。

　　4)前端监控与报警系统。

　　是建设在监狱各部分受控对象的监控与报警系统，是CSV监狱网络视频监控系统广布于监狱内部的监控、报警触角，是全天候、昼夜监控监狱动态和指挥控制的“耳朵”“鼻子”和“眼睛”。

　　5)报警与监控服务支撑体系。

　　是整个CSV监狱网络视频监控系统最重要的部分，主要功能包括：

　　依据授权，将一、二级监控中心或其他网络用户发出的控制命令传送到前端报警和监控系统，实现监控中心及授权用户对前端任意一路监控图像的调用和控制；

　　采集并向一级监控中心和二级监控中心传输前端报警与监控系统巡检信息、事件信息、图像信息；

　　采用自动或人工巡检方式，掌握各系统工作状况、系统故障、设备在线率、储存记录等设备运行状态。

　　6)网络保障支撑体系。

　　网络保障支撑体系是整个CSV监狱网络视频监控系统的支撑基础平台，是保证整个业务正常运行和使用的基础，它的重要性是不言而喻，主要功能为：

　　保证CSV监狱网络视频监控系统的数据流量正常运行；

　　保证CSV监狱网络视频监控系统的网络的正常运行；

　　对CSV监狱网络视频监控系统的网络的故障进行修复、维护。

　　四、方案优势

　　1、强大的报警监控联动

　　监狱网点的重要办公地点及出口都装有多个摄像头和报警设备。用户在软件上启动布防功能，设置办公地点夜间有人闯入功能。重点部位的报警探测器探测到情况，与之相关的摄像机启动，同时报警信息、报警图像上传至110报警中心，中心人员接到报警立刻做出反应，通过实时视频，掌握事发地点及现场情况的动态，及时锁定非法闯入者的活动范围，及时、准确派警。

　　CSVision系统支持前端镜头的移动侦测报警和开关量6路输入3路输出(I/O)报警；可以实现以下联动报警反应：

　　启动服务器对报警的镜头图像进行录像。

　　报警图像输出在电视墙或显示器上。

　　给所有登录的客户端发出一个消息提示。

　　激活所有登录的客户端播放报警声音。

　　使客户端弹出已设置报警时要显示的镜头图像。

　　开关量报警的输出，使镜头前端安置的警灯发出报警信号。

　　通过Mail或PDA等方式把图像传到指定监控人员。

　　报警信号上传的同时，在客户端软件上同时弹出此点的所有相关地图和数据库信息，包括联系人、电话、地址、保安人数、所属警区等信息。

　　对多路警报同时出现的情况，系统采用翻页的方式保留报警信息，保证不丢警。

　　所有镜头提供快速关键字查询功能。

　　提供批处理方式设置录像条件。

　　2、多级矢量电子地图、图形化镜头管理

　　用户可根据监控区域绘制平面图。在监控软件里添加平面图，即可将软件里的镜头根据实际监控点拖放到地图里的相应位置，方便用户清楚监控区域内的监控点分布情况。用户只需要在地图上点击要查看的镜头就能观看到该监控点的图像。

　　3、支持独立浏览布局设定，巡视组管理

　　当监控点有上百个时，每个用户所关心的监控点都不一样。根据这种情况，系统可为每个用户量身订制符合自己浏览的布局，这样每个用户就无需每次登陆客户端时还要寻找自己常要查看的几个主要监控点的画面。

　　巡视组可以将多个主要监控点的画面自动或者手动的轮巡，可为巡视组里的每个摄像头定义轮巡时间。巡视组里不仅可以加入摄像头还可以加入地图，从而减少用户对软件的繁琐操作。
