部队智能信息化系统方案

 一、 系统概述

美电贝尔自主研制开发的智能哨位信息化系统是依据《中国人民武装警察部队执勤设施建设标准》、《信息化建设总体规划》开发，将报警功放、武警专网电话、监狱专网电话、指纹记录、哨位语音对讲、子弹安全箱、对角哨及周边警戒区域监控、警示语及空包弹、联动报警、执勤用品存放等功能有效整合、系统集成，便于哨兵操作使用和平时管理维护，提高执勤效能，规范哨位设施建设，实现智能哨位信息化管理功能。

二、 系统组成

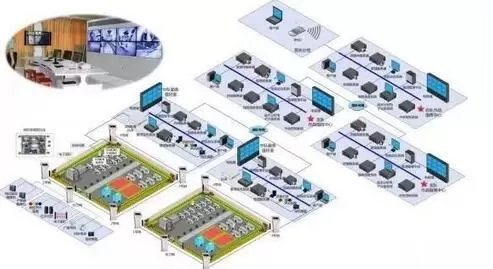

部队智能信息化系统由总队作战指挥中心、支队作战指挥中心及中队勤务值班智能信息化系统组成，总队、支队、中队利用部队专网共享网络资源，从而形成一个强大的三级联网部队智能信息化系统，实现部队执勤检查与网络监控相结合，为部队“三员一兵一组”提供了信息化、智能化的管理平台。

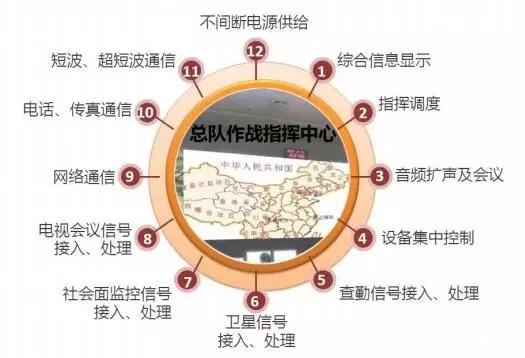

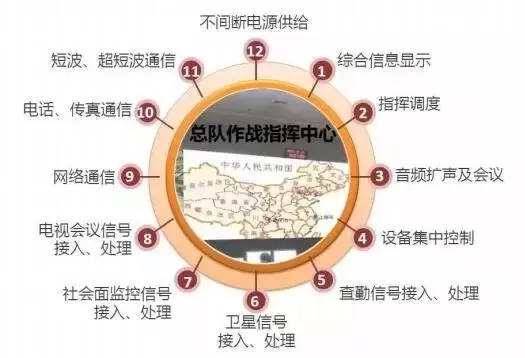

    1、 总队(师、军级)作战指挥中心

总队作战指挥中心是整个部队智能信息化系统的核心部分，需构建勤务管理控制系统、哨位信息化终端、执勤管理平台、电子哨兵系统、动态勤务管控平台等智能化的勤务管理体系，实现“动中通联、动中可视、动中定位、动中管控”目标，全面推进信息化建设创新发展，使部队在现代化条件下执行多样化任务的能力取得显著提升，为构建和谐社会提供强有力的安全保障。

总队作战指挥中心主要包括大屏幕显示系统、指挥大厅 LED 信息发布系统、语音指挥调度系统、战术分析电子沙盘系统、战术分析会议系统、中央集成控制系统、指挥中心桌面信息系统、哨位报警报告系统、现场图像采集系统、网上教育训练系统、不间断供电系统。

系统功能：

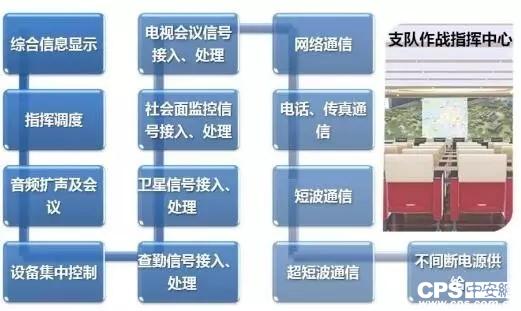

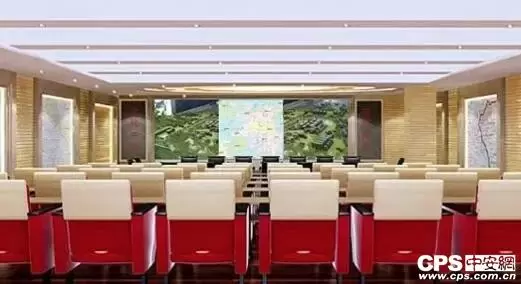

    2、 支队(团级)作战指挥中心

支队作战指挥中心作为部队信息化系统的汇聚中心，管理下属多个中队信息化系统，同时负责将视频及信息上传总队，起着承上启下的作用。支队作战指挥中心着眼执勤、处突、反恐、抢险救灾等中心任务重要，本着信息主导、智能控制、无缝连接、综合集成的原则，按照“需求牵引、瞄准前沿、确保可行、利于发展”的思路，力争建设集成作战指挥、勤务管理、教育培训、电视会议等多功能为一体的综合性作战勤务指挥中心，确保部队在执行执勤、处突、反恐和抢险救灾等多任务中首长机关指挥便捷、高效。

支队作战指挥中心主要包括大屏幕显示系统、指挥大厅 LED 信息发布系统、语音指挥调度系统、战术分析电子沙盘系统、战术分析会议系统、中央集成控制系统、指挥中心桌面信息系统、哨位报警报告系统、现场图像采集系统、网上教育训练系统、不间断供电系统。

系统功能：

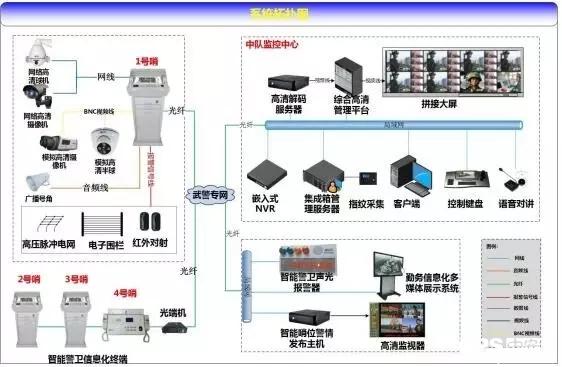

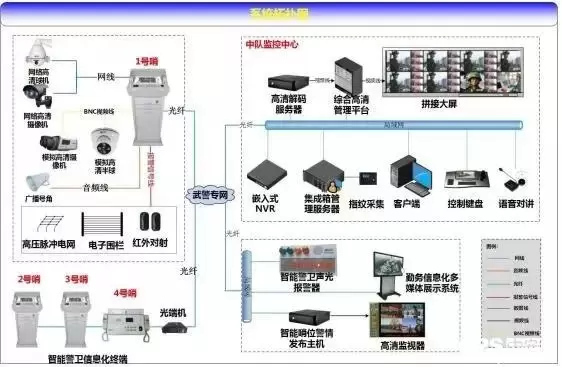

    3、 中队(连级)勤务值班智能信息化系统

中队智能哨位信息化系统由信息化智能哨位系统、视频监控系统、周界报警触发系统、勤务值班系统、警情发布系统、电视会议系统、多媒体网络学习室系统、UPS 电源系统等组成。

系统功能：监控系统;报警系统;智能信息化哨位系统。

    4、 中队作战勤务值班室指挥调度通信系统

(1) 监控图像显示墙系统

监控图像显示墙用于显示报警联动图像和中队应急预案、哨兵执勤图像、兵器室和营区制高点监控图像、监墙周边以及目标单位图像。看守所(监狱)监控系统的图像，也接入中队的监控系统并互联互控，出现警情时，便于协同处置突发事件。

(2) LCD 互动式电子挂板系统

在值班室左侧或右侧墙上安装互动式电子挂板,可实时显示值勤人员信息,作战任务信息,兵要地志,应急预案,管理制度等文件。

(3) 警情发布系统

在中队食堂和营房走廊各安装液晶显示器，当出现警情时，通过网络发布报警信息，紧急出动信息，预案等。平时该系统用于发布队情信息，如通知，好人好事等信息。

(4) 多功能操作台系统

值班室的多功能操作台上安放有 LCD 显示器，控制键盘，电话机(武警专线、监所电话)，电脑键盘，对讲话筒，超短波基地台或手持无线对讲机，打印机及其他相关设备。

(5) 中队执勤信息管理系统

执勤信息管理系统运用现有的基层信息管理系统，包括：执勤分队信息资料库;执勤目标资料库;勤务组织信息资料库。

5、 UPS 电源系统

安装 UPS 电源，净化用电环境，为系统提供优质安全电源，同时保障所有设备能在市电断电情况下不间断正常运行。

三、 系统功能

1、 正向监控

可将哨位附近安装的重点看守点摄像机、哨兵人脸摄像机、死角摄像机等图像通过光纤和光端机传输到监控指挥中心。由该哨位需要观察的图像由指挥中心统一管理和调度安排。

2、 反向监控

箱体上方安装一台 19 英寸高亮度(日光下可视)的液晶屏。所有正向图像通过集成箱内特别为武警部队研发的武警专用型视频服务器，或通过摄像头下的光端机传回监控指挥中心，经视频数字化处理后，将相关的哨兵死角图像、与之相邻哨位的图像、或值班室图像等，通过内部监控网络，利用光纤媒介传输到哨位集成箱的监视器、或哨位壁挂监视器上。

3、 哨位台人工报警

哨位台集成暴狱、越狱、袭击、灾害 4 种类型人工报警按键。当哨兵发现防区内异常情况时，会人工触发相关功能按键，此时监控中心和其他哨位会收到该哨位的报警提示，并通过内线或者网络哨位对讲跟监控中心通话。由监控中心通过观察现场情况再决定是否拉响警报并远程供弹，然后采取下一步措施。

4、 指纹查哨及换哨

查岗：当执勤官查岗时，触发查岗功能按钮，并通过指纹验证后，会在屏幕上显示子弹安全箱的视频图像，方便执勤官对子弹安全箱进行检查，确认无问题完成查哨动作。查岗时会对查岗执勤官视频抓拍并传回监控中心，监控中心对该信息进行存档方便查询。

上下哨：哨兵上下哨时，触发换哨功能按键，并通过指纹验证后，会在屏幕上显示子弹安全箱的视频图像，方便换哨的哨兵对子弹安全箱进行检查，完成换哨交接动作。换哨时会对换哨的哨兵进行视频抓拍并传回监控中心，监控中信对该信息进行存档方便查询。

5、 内线电话

在智能哨位信息化终端上配备两部电话，一部是武警内线电话、另一部是监狱内线电话。电话信号由光端机通过光缆传输到监控指挥中心内的电话交换机上。电话均为一键拨号,免提操作,方便快捷、易于使用。

6、 双向对讲

在智能哨位信息化终端上集成语音对讲话筒，采用一键式触发按钮，可实现哨位台与监控中心的网络对讲。

7、 岗哨禁区触发式报警

当有人越过防区的警戒线时，会自动触发警报，触发后会在该防区所在哨位台小喇叭响警报，并将该警示发送到所有的信息终端，该防区高速摄像头进入预置位监控中心收到警示的同时会在电视墙自动显示该警报防区位置的摄像头的视频图像，在拉响警报的同时监控中心会远程开启所有哨位岗的子弹安全箱，并给出警戒提示。可自动或手动触发。

8、 防区警告

当有人靠近防区或发生异常情况时，哨兵可根据情况触发语音警告/鸣枪警告/喊话模式功能按键，通过外置的喇叭发出语音警告、鸣枪警告、喊话警告，提示其远离防区警戒线。

9、 防区手动报警

每个岗哨位有 2 个防区位置，分别为左防区和右防区，当哨兵发现该防区内异常，触发各个防区的按键，监控球机将自动转到该区域进行监控，同时在哨位台屏幕上自动显示该区域的监控画面，在触发该功能的时候，终端系统会给后台发送报警信号，同时将报警区域的监控信号传回后台，以便监控中心根据情况发布命令。
