银行大型联网建设模式解决方案

目前银行的网络视频监控系统是建立在银行现有网络基础之上的分布式网络系统;银行网点本地监控系统以DVR和报警主机为核心,需要海量的高清晰本地录像、完善的报警功能和远程录像回放功能。银行前端网点监控设备情况存在多样性,以某省全省联网为例:前端网点(各支行营业网点/在行式ATM。

  目前银行的网络视频监控系统是建立在银行现有网络基础之上的分布式网络系统;银行网点本地监控系统以DVR和报警主机为核心,需要海量的高清晰本地录像、完善的报警功能和远程录像回放功能。银行前端网点监控设备情况存在多样性,以某省全省联网为例:前端网点(各支行营业网点/在行式ATM;自助银行/离行式ATM、金库、代保管库等);二级监控中心(各个地市分行监控中心);一级监控中心(省分行监控中心)。因此在联网建设中前端的建设也必然存在着多样性。


  中心及网点网络传输规划

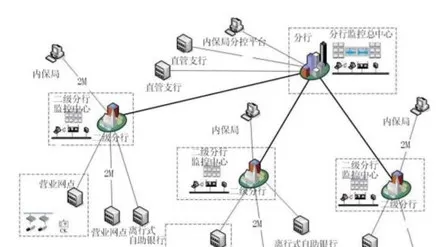

  监控网络将各个二级分行所辖网点通过监控专用网络连接到二级分行监控中心,各个二级分行监控中心再通过监控专用网络连接到区分行监控中心。总体网络架构为树形结构(如图1)所示。目前金融行业联网的网络带宽通常不会很充足,一般为1Mbps~4Mbps之间,因此普遍采用的图像传输格式为CIF或D1。


银行大型联网建设模式解决方案

  联网流量由监控中心服务器统一控制,可以动态的调整全系统的视频传输带宽。监控中心服务器具备并发视频流控制功能,可以限制网点到监控中心的并发视频流,保证系统流量不超过设计带宽。


  在监控平台的集成过程中,最基本的就是要兼容银行的硬盘录像机设备,并且要做到能够兼容各种报警设备、门禁设备等。


  标准网点设备接入方式

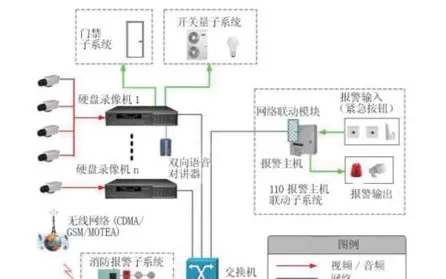

  通常情况下,录像机原有的录像设置不用改变。所有录像机、报警设备以及其他外围设备的网口通过网线直接连接在网络交换机或网络隔离设备的内网口上,使用自定义的内部IP地址,网关设为网络隔离设备的内网口IP地址。网络隔离设备外网口接入甲方内网,使用银行指定的IP地址(如图2)所示。


银行大型联网建设模式解决方案

  此方式为目前主流的接入方式,内网外网通过网络隔离设备隔离,监控设备不易受网络攻击,网络安全级别完全满足网络传输安全性的要求。此种接入方式适用于网络功能完善的录像机联网,调试方便,调试速度较快。但因每台录像机都需配置IP地址,对IP地址数量要求较多。


  自助银行、单体ATM设备接入


银行大型联网建设模式解决方案

银行大型联网建设模式解决方案

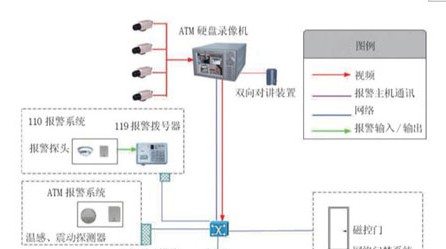

  离行ATM/自助银行的硬盘录像机主要为ATM专用硬盘录像机,因此录像机原有的录像设置不用改变(如图3所示)。所有录像机、报警设备的网口通过网线直接连接在网络交换机或网络隔离设备的内网口上,使用自定义的内部IP地址,网关设为网络隔离设备的内网口IP地址。网络隔离设备外网口接入甲方内网,使用银行指定的IP地址。


阅读剩余 21%
