一、实例分析
现场需求医院彩超室工作人员和患者间全双工语音对讲互通。
彩超工作室：医护人员根据病患采集方位以及相关注意事项与患者进行实时对讲通话。
彩超采集室：患者可通过对讲设备在医生指导下完成彩超采集工作。
二、系统设计

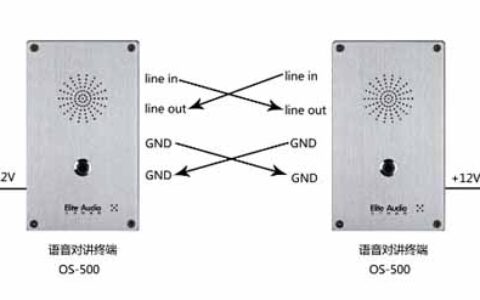

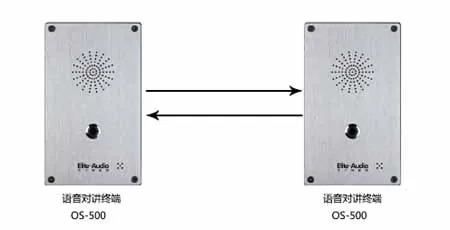

（一）系统拓扑图
【安防在线 www.anfang.cn】

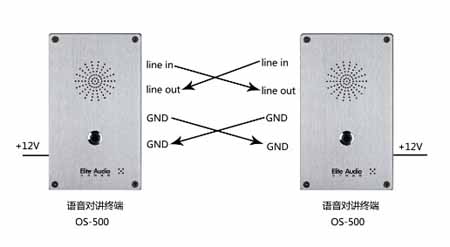

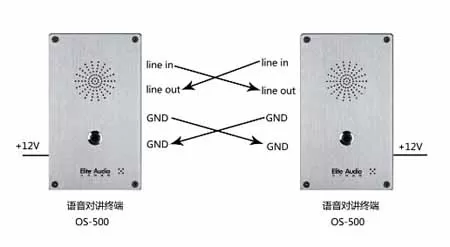

（二）系统构成及原理
1、彩超工作室：每个工作室配置1个OS-500对讲设备自设供电线路，用于工作室医生和采集室患者之间的全双工信息互通。
2、彩超采集室：每个彩超采集室配置1个OS-500对讲设备，自设供电线路。用于患者在采集过程中与医生之间病情探讨。如若采集室较大且对讲设备在布线不便捷的前提下离采集器材有一定间距的情况时可在采集室OS-500端级联一拾音器进而增强声音的采集力度。（如果采集室空旷且易产生回声，可针对性选取我方具有回音消除技术的拾音器）
（三）系统技术要求
1、彩超工作室：
彩超工作室在较安静的环境，此时所需对讲设备需具有相对应回音消除技术，为提高稳定的工作效率对讲设备应具备较强的抗电磁干扰能力以及相应的外部防护措施。
2、彩超采集室
彩超采集室在有些特定环境下针对对讲设备的安装以及声音传输功能上可采取延伸级联式的拾音器配置，在一定的器材噪音中配套对讲设备应具有强力的内部降噪功能和高保真拾音效果。
（四）设备选型
彩超工作室对讲推荐使用OS-500自带回声消除，外观精美金属质感，模拟信号，音质优良。

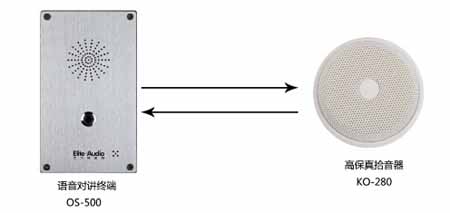

彩超工作室推荐使用OS-500，自带回声消除。和KO-280高保真拾音器，具有内置降噪技术，和精美的外观体现。
三、OS-500直连对讲解决方案的优势
布线方便施工简单
不需要借助网络构架，直连可应便于具有网络信号屏蔽的地域。
高保真的远距离拾音特性保证了医护人员与患者的有效沟通距离。
艾力特音频专注于音频处理的算法，音频处理有丰富的经验，音质效果得到众多行业的认可。
我们将业内领先的全双工语音互通技术应用于OS-500对讲设备，使得双方通话时效性提高同时增加工作效率.
四、涉及产品明细

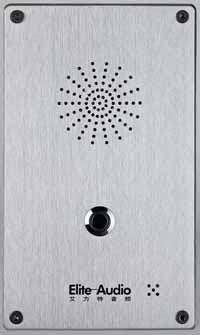

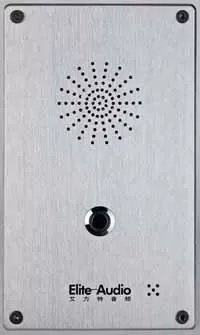

OS-500防暴型语音对讲终端
全双工语音对讲，不需要服务器匹配任何语音处理；
内置高灵敏度麦克风，最远可实现3米对讲，无回声啸叫；
采用动态降噪算法，能够在高噪声环境中清晰拾音；
内嵌3W全频段优质扬声器，无论是对讲还是广播，声音响亮清晰；
内置防破音技术，最大限度保护扬声器的输出；
采用先进的回声消除技术，融入艾力特自主产权的数字音频技术，全面消除回声，防止啸叫；
提供多个装配结构，可嵌入亦可壁挂；
表面采用铝合金面板，含ABS防火安装底座，支撑杆及内六角固定螺丝，具有防拆防暴功能。
|
产品名称 |
OS-500 |
|
拾音距离 |
3米 |
|
音频传输距离 |
3000米 |
|
灵敏度 |
-34dB |
|
频率响应 |
200Hz-8000Hz |
|
指向特性 |
全指向性 |
|
信噪比 |
75dB（1米40 dB音源SPL） |
|
动态范围 |
104dB(1KHz at Max dB SPL) |
|
最大承受音压 |
120dB SPL（1KHz，THD 1%） |
|
输出阻抗 |
600欧姆非平衡 |
|
输出信号幅度 |
2.5Vpp/-25dB |
|
抑制参数 |
回声消除尾音时 184ms |
|
喇叭功率 |
3W |
|
麦克风 |
高保真镀银震膜电容咪头 |
|
信号处理电路 |
回声消除、抗噪音处理、降噪处理电路、报警输出 |
|
保护电路 |
30KV Air contact ESD、雷击保护、电源极性反接保护 |
|
驱动能力 |
内置前置放大电路，可直接驱动耳机 |
|
电源电压 |
直流稳压电源DC 12V（交流24V可选） |
|
电源电流 |
500mA |
|
工作环境温度 |
-25℃~70℃ |
|
颜色 |
银色 |
|
外壳材质 |
合金，可明装或暗埋 |
|
外形尺寸 |
115mm×45.5mm |
|
重量 |
730g |
|
符合标准 |
欧盟CE标准，美国FCC认证，最高检同步录音录像系统建设规范 |
KO-280高灵敏度拾音器
|
产品名称 |
KO-280 |
|
拾音距离 |
5-150平方米 |
|
音频传输距离 |
3000米 |
|
灵敏度 |
-30dB |
|
频率响应 |
20Hz～20kHz |
|
指向特性 |
全指向性 |
|
信噪比 |
80dB（1米40 dB音源SPL）50dB(10米40 dB 音源SPL)1KHz at 1 Pa |
|
动态范围 |
104dB(1KHz at Max dB SPL) |
|
最大承受音压 |
120dB SPL（1KHz，THD 1%） |
|
输出阻抗 |
600欧姆非平衡 |
|
输出信号幅度 |
2.5Vpp/-25dB |
|
麦克风 |
震膜电容咪头 |
|
信号处理电路 |
DSP数字降噪，AGC自动增益控制，ALC自动电平控制， ANC环境噪声消除技术 |
|
保护电路 |
30KV Air contact ESD、雷击保护、电源极性反接保护 |
|
驱动能力 |
内置前置放大电路，可直接驱动耳机 |
|
连接方式 |
3条引线（电源、音频、公共地） |
|
传输线缆 |
3芯0.5mm2 RVVP屏蔽电缆 |
|
电源电压 |
直流稳压电源DC 12V（9V-18V） |
|
电源电流 |
60mA |
|
工作环境温度 |
-25℃～70℃ |
|
颜色 |
白色 |
|
外壳材质 |
金属 |
|
外形尺寸 |
78mm×28mm |
|
重量 |
80g |
|
符合标准 |
欧盟CE标准，美国FCC认证，最高检同步录音录像系统建设规范，ISO9000认证 |
Ambientnoisecancellation（ANC）环境噪声消除技术，自适应环境噪声消除技术；
采用高灵敏度全指向性电容咪头，全向拾音、声音清晰自然；
内置雷击保护、电源极性反接保护和静电保护；
自适应动态降噪处理，内置高速DSP数字信号处理器；
内置数字降噪信号处理电路，有效防止语音信号失真及衰减；
美国BOURNS专用电位器，可靠音量调节；
内置自动识别噪声模块，最大限度降低环境噪音；
符合RoHS标准，在结构上不含有欧盟禁用的危害性物质；
通过欧盟CE标准，美国FCC认证，最高检同步录音录像系统建设规范。
