一、系统的基本组成
IPICU探视系统主要由ICU中转管理主机，IP探视机，IP病房机等网络连接线路、专用电源和网络交换机组成。
二、系统的基本功能及产品介绍

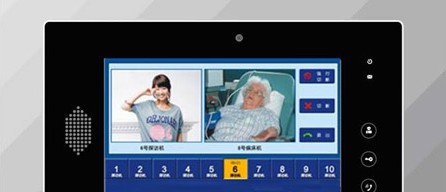

1.可视管理主机(壁挂式)（型号：ICU-J）
1）一般放置壁挂在护士站的墙上)。
2）采用7寸数字真彩屏，linux操作系统触摸式操作，尽显高档美观。
3）基于局域网，以TCP/IP协议传输视频、音频和控制信号，实现双向可视对讲。
4）须配合IP可视探防机和IP可视病床机组成一个系统。
5）免提对讲，内置麦克风，立体双声道喇叭，使声音更加逼真、宏亮。
6）最多可接10台可视探访分机和1000台可视病床分机。
7）有呼叫转接功能，可为IP可视探访机转接相应的IP病床机进行可视对讲。
8）有监视监听功能，当病人家属与病人之间进行通话时，可监视双方画面；无通话时，可任意监视室内病人的情况，并可查听声音。
9）通话计时功能：可显示探访分机与病床分机的通话时间，以便护士查看。
10）有强行切断通话功能，根据病人的情况控制通话时间。
11）可呼叫病床及对讲。
12）采用低照度CMOS彩色摄像头。
13）工作湿度：≤90%。
14）工作电压：DC11-14V，待机功率：7.2W，正常工作功率：9.0W，最大功率：11W。
15）存储温度：-40～70℃。
17）显示分辨率：800×480像素。
18）采用双向视频H.264，CIF图像每秒25帧；音频G.726，每秒16kb。
19）尺寸：250x180x30mm(LxWxH)。

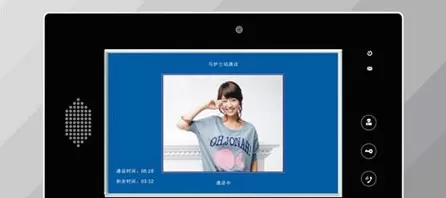

2.壁挂可视探访机（型号：ICU-T）
1）壁挂式安装，含壁挂安装底板，一般安装在重病房外的家属探视点墙壁上，供重病房的病人家属探视对讲时使用。
2）采用7寸数字真彩屏，linux操作系统，触摸式操作，尽显高档美观。
3）须配合可视管理主机和可视病床分机使用。
4）免提可视对讲，内置高灵敏度麦克风、高保真立体声喇叭，使声音更加逼真、宏亮。
5）基于局域网，以TCP/IP协议传输视频、音频和控制信号，系统内最大可支持10路探访可视对讲。
6）一键式呼叫。当病人家属探视时，可使用该分机一键呼叫主机及双向可视对讲。
7）采用低照度CMOS彩色摄像头。
8）工作湿度：≤90%。
9）工作电压：DC11-14V，待机功率：7.2W，正常工作功率：9.0W，最大功率：11W。
10）存储温度：-40～70℃。
12）显示分辨率：800×480像素。
13）采用双向视频H.264，CIF图像每秒25帧；音频G.726，每秒16kb。
14）尺寸：250x180x30mm(LxWxH)。
3.壁挂式可视病床机（型号：ICU-F）
1）壁挂式安装，含壁挂安装底板，或定做万能支架安装，一般安装在重病房的病床上方，供重病房的重病人与病人家属免提可视对讲时使用。
2）采用7寸数字真彩屏，linux操作系统，触摸式操作，尽显高档美观。
3）须配合可视管理主机和可视探访分机使用。
4）免提可视对讲，内置高灵敏度麦克风、高保真立体声喇叭，使声音更加逼真、宏亮。
5）基于局域网，以TCP/IP协议传输视频、音频和控制信号，系统内最大可支持1000张病床可视对讲。
6）当病人家属探视时，由管理主机转接，重病人可通过该病床分机与探视的病人家属进行双向可视对讲；同时设置单向可视对讲。
7）可呼叫管理主机及对讲。
8）采用低照度CMOS彩色摄像头。
9）工作湿度：≤90%。
10）工作电压：DC11-14V，待机功率：7.2W，正常工作功率：9.0W，最大功率：11W。
11）存储温度：-40～70℃。
12）显示分辨率：800×480像素。
13）采用双向视频H.264，CIF图像每秒25帧；音频G.726，每秒16kb。
14）尺寸：250x180x30mm(LxWxH)。
4.专用电源（型号：ICU-D）
1）有ICU-D专用电源可向管理主机、探访分机、病床分机供电，并彼此隔离。
2）ICU-D专用电源，最大输出功率：120W，最多可接8个探访分机、病床分机或管理主机。
3）输入电压：AC220V。
4）输出电压：DC12V。
5）尺寸：246x254x71mm(LxWxH)。
5.网络交换机(可自备)
1）用于连接是管理主机和分机的中间设备，客户可根据工程情况自购任意品牌、型号及规格的交换机。
2）16口10/100/1000M自适应以太网交换机，机柜式安装，一般安装在弱电间。
3）提供16个10/100/1000Mbps自适应端口，所有端口均支持自动翻转功能，既可用作普通口，也可用作级联口。
4）提供了一个简单、经济、高性能、无缝隙、标准的迁移到1000M网络的解决方法，在提高工作组性能上提供了很大的灵活性，具有使用简单灵活，安装方便，性能优越，性价比高的特点，是您提高服务速度的理想选择。
5）符合IEEE802.3、IEEE802.3u标准。
7）16个10/100/1000M自适应RJ45端口。
8）19英寸标准机架钢壳结构设计。
9）内置电源，直接取220V市电，功耗最大88W。
10）存储温度：-40～70℃。
三、系统设计及安装
1.系统接线图说明:
系统图是纯IP架构，电源二芯线给机器供电
2.系统布线要求
1）本系统一台可视主机可接10台可视探访分机和1000台可视病床分机，每路分机布线采用五类网线组成局域网，两芯电源线布到后备电源，集中供电，方便管理；
2）本系统须单独布线。如与弱电线路平行布线时，线间距离不小于15mm。如与强电线路平行布线时，线间距离不小于200mm。
3）本系统布线包括可视管理主机、可视探访分机、可视病床分机和后备电源，通过局域网传输视频和音频，通过后备电源集中给各机器供电，其中ICU-D可以带8台机器，并彼此隔离互不干扰。
四、售后服务
1.安装、调试、培训服务
集成商为客户提供安装和调试服务。安排厂家专门工程师电话提供现场的安装、调试服务。服务的验收以系统达到预计的性能和功能，并得到客户的满意与认可为准。
组织相关人员进行免费培训。
2.维修服务
10个月内包换，40个月内包修，备件支持，及时响应客户询问与要求。
