万全智能RFID母婴识别防盗管理系统方案

1 前言

在医疗体制不断完善的今天，医院的信息化程度已经大大提高，现在的大型医院都已经用上了医院信息系统（HIS），它是医院管理同现代软件技术、网络技术相结合的产物。应用HIS系统后，确实方便了群众就医，也提高医疗服务水平和医院管理水平。

但是，目前的HIS系统并不能解决所有问题。例如妇产科的婴儿防盗管理、母婴配对识别管理、特殊病人实时定位管理、档案电子标签化管理、医疗设备自动识别管理等，都是医院信息系统难以胜任的功能。随着无线射频识别技术（RFID）的发展及在各个领域的成功应用，在医疗行业的应用优势也显现出来。针对医疗行业的特殊应用，市场也有不断的软、硬件产品推出，为提高医院现代化水平、更加方便人们就医、方便医院管理做出了贡献。

深圳市万全智能技术有限公司是无线射频识别技术（RFID）的研发和应用推广的公司，已经在很多领域有成功的案例，陆续推出了：RFID自助借阅图书管理系统、人员物品管理系统、会议签到管理系统、矿井、隧道人员定位管理系统等。

母婴识别及婴儿防盗管理系统是将RFID技术同医疗行业结合的产物，将对大型综合医院的妇产科或妇儿医院的母婴识别管理、婴儿防盗管理、通道权限管理等起到重大的作用。

2 系统应用背景

医院妇产科在婴儿初生时，一般采用给母、婴佩戴标志环（一直到出院，住院时间一般为3-4天），以此来识别母亲及婴儿。此标志环为纯物理性质，容易被调换。在婴儿出生后，母亲也时常叮嘱护士，别把自己的孩子弄错。护士出于职业道德及责任，肯定不愿自己把孩子弄错，所以当护士听到婴儿母亲的叮嘱时，觉得是对自己工作的不放心，不免内心产生不悦。

医院现有管理制度不会让探视婴儿的家属随便进入及人数限制、控制闲散人员随便出入。即使这样，出于家属急切探望母婴，实际管理中很难做到。而且这样又增添了工作中的隐患：进入的大门为敞开式，人行楼梯也可以直接通往病房区，以及每间母婴室也是敞开式，外人很容易进入，并且不同母婴室的人员可以随便走串……这种情形难免会发生新生婴儿报错，婴儿被盗的可能。

医院方面，在防抱错婴儿方面也会处于职业责任不会抱错婴儿，但站在患者的角度，给婴儿采用一种切实可靠防止抱错的措施；以及防止人员随意进出，对不相关人员禁止入内；防止嫌疑人抱着婴儿畅通无阻的离开。

母婴识别及婴儿防盗管理系统正是这样一个系统，它以其极大的灵活性、适用性、可靠性、完整性等优点代替了传统的物理管理方法。

因此，我们根据贵方的实际情况和管理需求设计了母婴识别及婴儿防盗管理系统方案。其管理系统立足于开放原则，既支持集中式管理，又支持人性化的服务，符合目前和未来的发展需要。因此，在高品质的母婴识别及婴儿防盗管理系统支撑下，医院爱婴区将是一个既投资合理又拥有高效率的舒适、温馨、便利的环境。

承蒙贵方给予我们为妇产科爱婴区提供母婴识别及婴儿防盗管理系统设计、施工及服务的机会，我公司甚感荣幸并深表谢意。我方将本着诚挚严谨的尽业精神，依据贵方的需求，凭借我们成熟的技术提供母婴识别及婴儿防盗管理系统施工方案，供贵方审阅。

3 系统设计原理

婴儿和母亲佩戴腕带，婴儿腕带内含有有源远距离RFID标签，母亲腕带内含有源短距离RFID标签，并且保证婴儿腕带一旦被戴上，如果再取下，其有源标签就会经过系统发出报警信息。而且腕带具有防水防潮处理。婴儿的有源RFID用于系统识别其活动范围，婴儿及母亲的近距离检查用手持读卡器直观的识别配对关系。

在腕带数量上，可以根据母婴室房间数及床位数，制作若干对，（每个房间可以设置多对，再设置一些额外临时配对卡，以满足房间不够，临时安排的情况），可以重复回收使用，也可以在出院时卖给家属作为纪念；在外观上，可以将母婴配对的腕带设计成形状及花色等一致，不同母婴的腕带在外观上容易区别开来；在使用上，系统使用之前，将母婴配对使用的腕带都设置好配对关系，孩子出生就带上腕带，直至出院。

在活动空间内布置读卡器，用于采集婴儿的信息。婴儿所在的每个房间安装定位器（距离可调，3―8米），过道走廊安装长距离读卡器（距离在20米）。每个婴儿腕带信息都会自动上传至应用软件管理子系统进行数据处理；在重要外围通道处，设计为只有授权人员才可以出入的方式。最大限度的杜绝无关人员随便进出。

4 系统设计结构

从功能上看，母婴识别及婴儿防盗管理系统包括RFID子系统、通讯子系统、应用软件管理子系统、供电子系统。

4.1 RFID子系统
RFID子系统是指2.4G 无线射频系统的工作区域，工作区采用无线通讯方式。对母婴、医护人员的状态信息进行快速、及时、高效的数据采集，并对异常情况发出报警提示。系统由读卡器、标签、定位器、报警器组成。工作区域内的读卡器、定位器布设以现场需要为准。

4.2 通讯子系统
通讯子系统是指将RFID系统采集的数据信息延伸至数据终端设备的区域，由连接线缆和数据转换器组成。工作区采用RS485通讯方式，通讯线使用RVVP6x0.3的6芯屏蔽双绞线；

4.3 应用软件管理子系统
应用软件管理子系统是指对RFID数据分析处理和整理反馈的区域，由应用软件组成。对人员的状态信息进行快速、及时、高效的数据分析，将人员的状态数据以直观明了的电子地图的形式展示给用户使用，提供一致、高效的数据查询机制，并实现对历史监控数据的查询、分析与告警提示。并对RFID子系统、通讯子系统硬件进行控制。

4.4 供电子系统
供电子系统是指对RFID子系统、通讯子系统的硬件进行供电的区域，由于RFID子系统、通讯子系统均使用12V 直流电源。工作区采用供电方式有两种：如果采用集中供电的方式，则12V直流供电线使用RVV2x0.5以上的双芯护套线。如果采用分布式供电方式，则为每部终端设备配备12V直流电源。根据爱婴区实际情况和要求，我们在这里采用集中供电的方式进行供电线路的铺设。

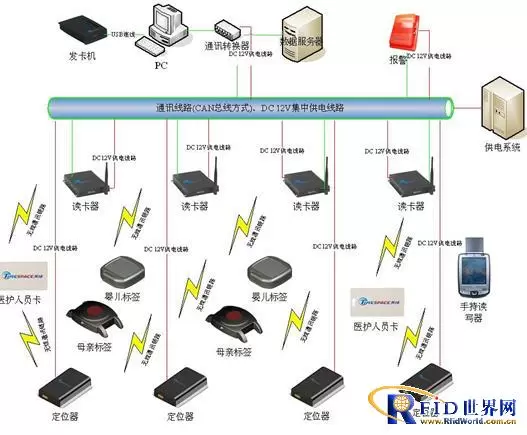

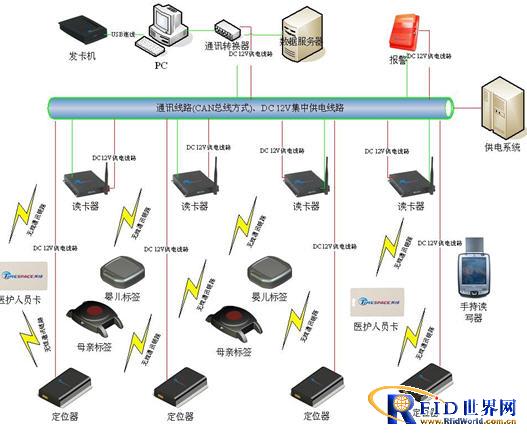

5 系统网络结构示意图（有线通讯、集中式供电方式）

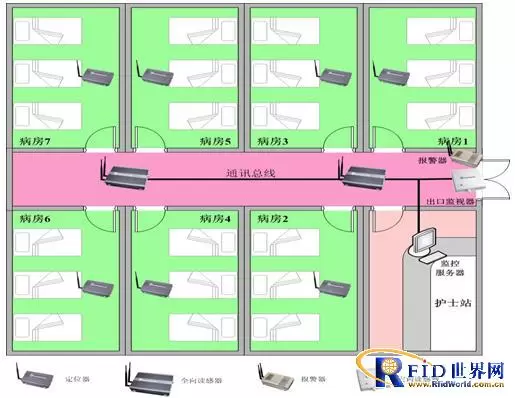

6 系统硬件设置平面示意图
