银兴瑞得影视制作系统存储解决方案

我国广播电影电视事业的发展真可谓一日千里，各个广电机构都引进了各种数字设备，如非编、硬盘播出、图形工作站和音频工作站等。这些数字岛的建立，使节目制作能力和创作水平都有了很大的提高。但实际中仍不能避免素材通过磁带载体在各种设备间反复上下载操作，造成了人员、设备上的浪费。而各电视台在管理模式、工作流程、成本节约等“软性”指标上，也没有质的飞跃。因此，对各数字岛的整合、实现网络化，势在必行。现在流行的解决方案是采用SAN解决集中存储(包括近线存储和离线备份)问题，这在一些发达国家的广电机构已经得到了验证。在网络化过程中，由于广电行业应用的特殊性，遇到了设备兼容性、管理模式、工作流程等问题。

大量实践证明，SAN网络非常适合于广电媒体海量数据的存取，具有显著的优势。同以太网一样，SAN也需要管理操作。SAN带来了全新的数据存储方式，其管理成为一个新课题。

网络中每一个工作站都可以直接或通过交换机访问SAN存储设备。这也是SAN可以实现高速集中存储的根本原因。可由于设计问题，现在的操作系统都会对资源进行独占处理，使得各主机间会无休止地对所检测到的资源(存储空间)进行签名争抢。另外，由于存储是集中的，各主机对集中存储的操作也不为其他主机所知，这使得数据安全成为一个很大的问题。因此，单有这些硬件构架还不足以使整个SAN平稳高速运行，很有必要对SAN建立一套完善的管理机制。这就需要一套管理软件来实现。

二.客户整体需求分析

1)需要增加20T存储容量，采用SATA企业级硬盘

2)应用于非编制作的视频网络存储

3)支持非统操作系统WindowsXP

4)支持RAID0，1，3，5，10，30，50，andJBOD等多种RAID级别

5)安全可靠的集中化存储

6)扩展性强，能够满足用户不断增长的各种要求并后续扩展成本低

7)软硬件技术领先，总体造价成本低

三.设计网络方案

1.SAN的存储区域网络

SAN的全名是StorageAreaNetwork.SAN可以由FC,ISCSI等协议组成.市场上流行的主要是用FC(FibreChannel)做为协议的SAN.过去几年，FCSAN在各行各业，特别是广电行业的应用越来越普遍.

SAN不是一种产品而是配置网络化存储的一种方法。这种网络技术支持远距离通信，并允许存储设备真正与服务器隔离，使存储成为可由所有服务器和客户端共享的资源，服务器只起到管理协调的作用。SAN也允许各个存储子系统，如磁盘阵列、磁带库和每一个客户端无需通过专用的中间服务器即可互相协作直接访问共享的大容量磁盘存储阵列。

SAN光纤网络是基于FC传输的高效率存储网络，每台主机和服务器通过光纤交换机直接连接存储设备，通过SAN网络管理软件仲裁，使每个SAN工作点至存储的有效带宽为4Gb，在SAN光纤网络传输时使用光纤连接方式。搭建光纤传输网络对存储设备要求必须是光纤连接、单独的光纤交换机、仲裁以太网络、每台工作站必须拥有光纤卡。那么SAN究竟能为我们带来什么?使用SAN对于非编制作来说有什么好处呢?如下：

首先，集中式管理软件允许远程配置、监管和无人值守运行;

其次，容量可扩展以符合网络需求，在不影响LAN性能的情况下充分发挥存储硬件的功能;容量的扩充非常的容易，直接在交换机上接入新的存储就可。

再次，FCSAN每一个通道提供实时稳定的速度,这一点对广电应用非常重要.例如,高清(HD)非编码流的要求是135MB/s以上.只要有一秒钟的速度低于135MB/s,高清的播出或采集就会停顿掉帧。而我们建立的FC4Gb光纤通道，所能提供的单个通道带宽就达到了400MB/s，并且可以实现多通道共享使用，让你的码流通畅无比。

第四，具备长达10公里距离的远程功能以及灵活的网络部件，基于光纤通道的SAN可以根据要求进行配置;

第五，MacOSX、Windows和Linux服务器可同时连接;

第六，能够有效地减少总体拥有成本。当希望能得到集中化的存储，并要求较低的管理成本时，SAN是理想的解决方案。

第七，FCSAN可以让网络上的工作站高速共享(如图一)存储资源.工作人员不用再花大量时间把文件素材在工作站之间互相考贝.试想有2GB的素材,要分给5个工作站做后期编缉,没有SAN就需要把素材考贝5次,浪费了大量的时间.现在的FC的标准是4Gb,就是说理论上每一FC通道可以达到400MB/s.利用中端的光纤交换机,可以不断地增加通道以增加速度。

第八，FCSAN提供一个高可矿充的架构.利用中端的光纤交换机,可以不断地增加工作站和FCRAID.其扩充性是其它存储架构无法实现的。

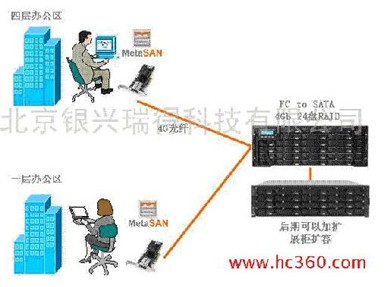

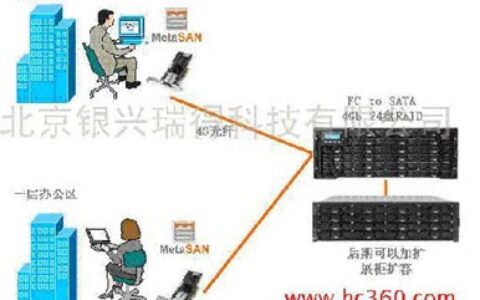

2、方案拓扑图

3.方案介绍

1)系统的安装

A、在两台工作站上安装分别两块FCHBA卡，用来连接磁盘阵列

B、在两台工作站上安装MetaSAN存储共享软件，实现存储空间的分享

C、磁盘阵列安装硬盘和SFP，并创建RAID，映射主机端口

D、用光纤线连接工作站和磁盘阵列

E、在工作站上配置MetaSAN软件，将磁盘阵列空间作为本地硬盘使用

2)实现效果

A、磁盘阵列上所以空间可以让两台工作站同时存储

B、两台工作站可以同时处理各自的数据

C、为第台工作站提供4G的数据传输带宽

D、实现了后期的数据强大扩容能力

选用的SAN管理软件

MetaSAN是银兴科技专门针对广电行业音视频(AV)和广电IPTV_电信VOD的SAN网络存储应用而引进的，是支持WindowsNT/2000/XP、MacintoshOSX以及Linux平台以及混合环境的SAN解决方案。它能够为用户提供修改和支配工作流程：内容创建，分配，和输出。MetaSAN改变工作流程不仅具有高扩展性，光纤通道存储和网络基础构造功能，而且还可为用户增强虚拟存储的协作能力。

以前的编辑、广电人士、图像艺术家、CTP管理者、放射线学者等等，他们总是与固定内容或大量媒体应用和相连的大容量文件打交道;使用MetaSAN之后，他们可以把精力集中于工作本身，而不是花时间管理数据存储和网络系统。
