1）需求分析：
设计要求包含视频监控和防盗报警系统；
摄像机分为固定安装和带云台控制两种，带云台控制的可选匀速云台和高速球两种设备；
控制室要求可以同时监视所有摄像机图像；
控制室设计电视墙功能，可以通过矩阵切换在电视墙监视器上显示任意一路摄像机图像；
可以设置、制定录像工作计划时间表。要求有多种录像检索方式。
系统可以通过硬盘录像机存储所有摄像机的图像资料，录像资料自动保存_____天；
可以通过矩阵主控键盘和硬盘录像机同时控制云台和镜头的各种动作（包括上下左右，镜头变焦、远近控制以及高速球的变速控制和预制位控制）；
重要的录像资料可以备份存档；
硬盘录像机具有用户权限管理功能，不同级别的用户拥有不同的使用权限。
报警系统可以定时布撤防；
支持电子地图功能，当某一路探头报警时要求在电子地图中显示报警点位置。
报警系统和视频录像系统联动，当某一个报警探头报警的时候监控中心要求声、光即时报警，同时可以自动开启前端的射灯或其它照明系统；

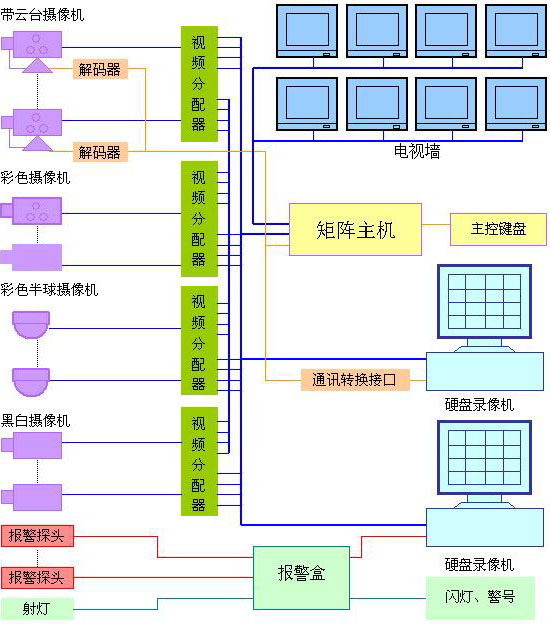

2）系统框图：
3）系统功能：
本监控系统由前端设备（摄像机、镜头、云台、防护罩、支架、解码器、报警探头、射灯等）和中心控制设备（硬盘录像机、矩阵主机、监视器、报警盒、视频分配器等）组成；中心控制设备按照功能划分分为硬盘录像系统、矩阵控制系统、报警系统组成。下面按照各模块功能做简要介绍：
①硬盘录像系统主要功能
一台数字硬盘录像机最多支持24路视频输入；
本地监视、录像、回放；
支持多种画面分割显示、单画面轮循显示；录像支持移动感知录像、常规录像、报警录像等多种录像方式；在局域网和广域网内均支持多画面同时回放；
录像资料保存时间可以根据用户需求设置（录像数据量常规计算依据:150M/小时/路）;
视频窗口上可以叠加时钟和摄像机标题。
云台镜头控制（包括高速球控制，支持变速控制和预制位控制）；
选配专用报警解码器，同时可连接红外、烟感等多种报警探测器作为报警输入设备；
硬盘录像机具有电子地图功能，用户可根据实际情况绘制电子地图和设置报警点，报警后电子地图自动弹出，显示报警方位；
用户可以设定多级用户密码登陆，不同操作员可享有不同权限，以避免非法操作。
录像资料备份；备份录像资料可以通过单机播放软件在任意一台机器上播放。
②矩阵系统主要功能
在监视器屏幕上可显示时间、日期、运行状态和摄像机标题；
支持自由切换、程序切换、同步切换、群组切换多种切换方式；
可以控制恒速或变速云台/控制电动镜头，支持高速球控制；
内置16路报警输入/2路报警联动输出，报警后可以联动视频切换；
报警输出可编程；
矩阵主机支持RS-485、RS-422和RS-232三种通讯方式
③报警系统主要功能
定时布撤防（通过数字硬盘录像机软件实现）；
手动控制警号、射灯等报警输出；
报警联动录像；
通过硬盘录像机电子地图显示报警点信息；
报警盒兼容各种类型报警探头；
④视频分配器在本监控系统里的作用
在电视监控系统中包含了视频信号的显示设备、记录设备和切换设备，而每台摄像机都只能输出一路视频信号，显然这对监控中心是不够用的，这时就需要增加视频分配器。
视频分配器用来将一路视频信号输入分配为多路同样的视频信号输出，对输入视频信号按照需要进行电压幅度放大或功率放大，并对远距离传输来的视频信号进行频率补偿。视频分配器常见的有2分配（1路输入变为2路输出），4分配（1路输入变为4路输出），8分配等，输入数量有1路、2路、4路、8路等多种型号，可根据实际需要进行选择。
4）监控设备配置清单
