机房环境监控系统设计方案

　　一、概述

　　机房联网环境监控系统采用数据集中管理，可以分为数据采集层，设备管理层，应用管理层。采用C/S结构为主，以B/S结构为辅的系统架构，实现大型网络集中管理。

　　・系统主要实现功能：

　　・视频监控

　　・机房环境数据监控

　　・报警联动控制

　　・用户管理

　　・重要视频存储功能

　　・与前端实现对讲功能

　　・前端数字硬盘录像机远程检索回放下载功能

　　二、系统硬件环境

　　・前端设备统一采用海康DVR

　　・局域网千兆光纤传输。

　　・多个环境数据采集仪。

　　・性能稳定的数据库服务器。

　　・性能稳定的报警服务器

　　・大容量的存储服务器

　　三、系统功能

　　・存储服务器能够提供二次备份功能，实现重要视频文件二次存储。

　　・前端设备海康DVR能够进行录像，客户端可以进行远程检索回放下载。

　　・联动报警布防：能够联动对讲，联动视频，联动录像

　　・机房数据的环境监控功能

　　・机房数据联动控制功能：可以联动录像，联动视频，联动报警输出控制

　　・用户权限管理：能够更好的保证系统的安全性和稳定性。

　　・能够统一对所有网络中的远程设备进行控制管理。

　　・客户端能够远程监控功能：监控视频，监控机房环境参数

　　四、监控系统设计和介绍

　　4.1、监控系统说明

　　本系统主要由两个子系统组成：视频监控系统和机房环境监控系统，这两个系统将通过合理的设计，有机的整合在一起，实现视频监控系统和机房环境监控系统的集中监控。

　　4.2、监控系统主要功能

　　监控系统主要由数字监控系统主要有前端摄像部分，视频存储部分，视频监控部分，语音对讲管理，报警联动布防管理，机房环境数据监控。

　　a、 前端摄像部分

　　前端摄像部分采用具备存储功能的海康DVR，有高的压缩比，高的存储性能，多硬盘大容量配置，可长时间录像，高画质、高清晰度图像，性能稳定可靠。多种回放检索方式，支持多级别用户。

　　b、 视频存储部分

　　视频存储部分主要由存储服务器组成，它能够自动运行于后台，自动维护。可以实现重要文件的二次备份功能，具体功能如下：

　　・由管理员通过客户端配置运行计划，统一管理，计划有强的灵活性。

　　・自动后台运行。

　　・具备自检功能，简单故障实现自动恢复的功能。

　　・能够设定录像文件的存储盘

　　・具备循环录像功能，保留空间可以根据实际情况自行设置。

　　・每个实时录像文件设定为20分钟。

　　・可以进行联动录像的回放。

　　c、 视频监控部分

　　・图像监控系统采用了先进的H.264的图像压缩编码标准，它基于TCP/IP网络，适合多种传输介质;具有图像清晰，图像数据占用带宽低，图像实时性好，系统稳定等特点。

　　・各级监控中心和各类用户通过客户端程序可以远程查看权限范围内的各监控点的视频监控图像。

　　・系统的远程视频监控支持设备的双码流功能，主码流可用于日常状况下的监控，传输普通质量的视频图像，副码流可用于特殊情况下的视频图像，传输较高质量(如2CIF或D1格式)的图像。

　　・支持客户端查看显示多屏(1屏，4屏，6屏，8屏，9屏，13屏，16屏)，多个客户端可以同时查看同一路视频，此时必须用到视频转发服务。如果一个客户端同时查看多路图像，对客户端的硬件要求很高的配置。

　　・系统提供多种方式的图像查看方式，可以在电子地图树里的打开相应的设备的通道，也可以在地图上找到相对应的图标，打开此通道的图像。

　　・支持某一设备所有通道图像全部打开，全部关闭的功能。

　　・可以对监控点图像预先分组和画面组合，实现多画面分组手动切换和自动轮巡。

　　・客户端支持双屏显示，可以将电子地图和操作界面显示在一个屏上，图像单独显示在另一个屏幕上，方便客户一边操作系统，一边浏览图像。

　　・支持单个实时图像的缩放功能和全屏显示。

　　・可以对云台进行控制，调整云台位置，设置预置点和调用预置点。

　　・可以对图像进行调整，包括：色度，亮度，对比度，饱和度，焦距，光圈等

　　・可以实时监听远程现场的声音。

　　d、 语音对讲管理

　　本系统提供了可视对讲功能，对讲的同时可以同时看到相关的视频图像。支持硬盘数字录像机双向语音对讲或者单向语音对讲。

　　・主动对讲：客户端可以跟前端设备进行对讲。对讲的语音采取了先进的音频压缩算法，语音音质清晰，传输稳定。

　　・对讲请求处理：支持前端主动发起对讲请求的接收，当有对讲请求的时候，客户端将会接收到对讲请求，弹出对讲请求提示框和播放对讲请求的语音。

　　・对讲日志：对讲请求的记录将会自动记录到数据库中，用户可以查询对讲请求记录。

　　e、 综合的联动接警布防

　　系统提供了非常优秀的报警处理机制和多种有效的报警方式，灵活的报警参数设置及完善的报警记录，帮助用户对各种设备报警进行管理，设置报警参数，及时了解到设备运行情况及事后分析。

　　・报警布防：分级别，分区域接收不同的报警，客户端按照区域级别接收不同的报警服务器的报警。报警计划可以按照时间，星期和报警类型等限制条件来接收报警

　　・支持移动侦测报警，视频遮挡报警，探头报警，信号丢失报警，设备报警等多种报警类型

　　・报警联动输出控制：一台设备联动任意一台设备的报警输出

　　・多种灵活的联动策略：报警联动对讲，联动弹出图像，联动录像，联动上墙，联动输出等多种方式的组合的联动。

　　・报警处理：可以定义报警源、报警类型、联动规则及处警预案，通过报警服务器自动关联实时视频和启动录像，启动现场声、光、门等设备，并将不同的报警发送给不同的级别的客户端。客户端接收到报警后可以采用多种报警方式提醒。可以实现客户端的本地报警录像，语音提示，报警铃声，弹出报警关联图像，弹出报警提示框，以及切换到报警的位置(地图)，地图上对应图标会闪烁。

　　・报警日志：报警服务器自动将报警信息写入数据库中，方便以后的查询。客户端收到报警后可以对报警信息进行处理，处理记录将会保存到数据库中。完善的报警日志查询功能，方便用户对历史报警日志进行查询，对管理人员的日后取证提供了方便。

　　f、 机房环境监控

　　本系统不仅提供了完整的视频监控方案，也同时兼容了机房的环境监控，并将视频监控，报警控制和机房环境监控有效的结合在一起，形成了一个完整的系统，统一进行管理，互相关联的监控系统。

　　・机房的管理：包括机房的基本信息的管理和机房环境数据管理。其中机房环境数据管理包括有：温度，湿度，电流，电压，电池温度，空调出风口温度，UPS状态，双鉴探测器状态，门禁状态，灯光状态，等环境数据进行监控。

　　・机房环境数据的监控：前端环境采集主机采集环境数据，客户端可以从该主机实时更新数据，刷新数据间隔时间可以根据实际情况任意调整;按照机房的ID进行循环显示各个机房数据的信息;可以将机房和视频通道设置关联并保存在数据库中，每次查看机房数据的同时，还可以同时查看该数据相关联的视频图像;列表图标显示数据信息：各种环境数据按照机房为单位以列表展开显示，方便统一查看管理。

　　・机房环境监控报警：对于环境数据的正常范围可以进行设置，如果不在正常范围内的数据，将在数据列表图标显示为不同的颜色标注，这样就能够及时提醒管理人员某些环境数据的异常，方便用户进行统一的管理。当出现有异常的环境数据可以实现报警提示。环境数据异常报警联动输出，控制现场的输出设备，如控制精密空调，实现空调温度的自动调节。实现环境指标无人化的自动调节。

　　・机房数据报表：强大的数据报表输出功能。提供每种数据的统计显示，方便管理员对某种特定数据的集中监控。可以监控的机房数据指标包括：数字化温、湿度采集监测，烟雾监测，UPS电源监控，门禁管理，双鉴探测器，灯光照明管理，电流，电压管理

　　五、监控系统软件组成

　　本系统是采取模块设计，每个模块分管不同的功能。

　　5.1、数据库

　　a、 设备的基本信息

　　数据库统一管理前端视频采集设备，环境采集设备和机房，将这些设备的基本信息存储到数据库，客户端登陆数据库后将按照该信息连接前端设备，查看图像和查看机房环境指标

　　b、 用户权限

　　可以分配多种权限级别的用户：系统管理员，普通用户，区域编辑员。

　　c、 服务器的配置管理

　　包括报警服务器和存储服务器的后台运行计划

　　5.2、客户端

　　客户端登陆数据库后根据不同权限级别可以进行设备的管理，服务器配置的管理，视频查看，环境数据监测，报警处理，语音对讲，录像文件远程检索回放下载等功能，具备完善的功能、稳定的性能和友好的界面。

　　5.3、存储服务

　　根据客户端的配置给存储服务器的计划将自动后台运行，该服务安装在大容量的服务器中，称为存储服务器。

　　能够实现重要数据二次备份功能，并提供了客户端的远程检索回放下载功能。

　　5.4、报警服务

　　报警服务是根据配置计划自动运行，从前端设备获取到报警信号，并将报警信息存储到数据库中，发送报警信息给相关联的客户端，并能联动报警输出，实现报警联动功能。

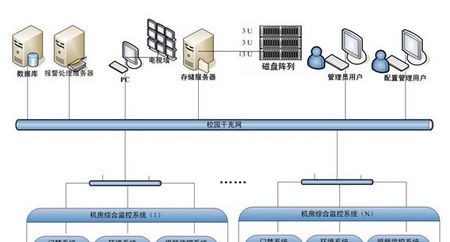

　　六、网络拓扑图
