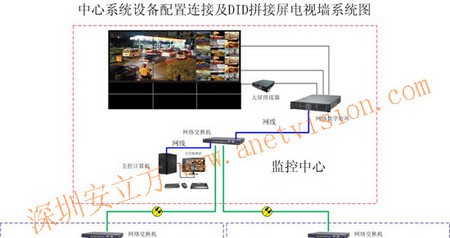

一、系统连接图
备注：
使用网络智能数字矩阵，既简化布线结构，大幅节减线材、工时和维护成本，同时实现模拟矩阵不可能实现的一比一显示功能(在电视墙上同时显示全部图像)，图像交叉调用显示功能，多路同时访问网络转发功能。有效规避了解码器(板)、模拟矩阵等产品日趋同质化、价格过于透明的问题。
二、方案设计
1、配置一台安立方AN-IP3009D网络智能数字矩阵，DID拼接大屏2*2拼接画面可进行1/4/6/7/9/10/12/14/16画面分割(16分割画面显示);两个独立屏可以进行1/4/6/7/9画面分割，最高单屏可同时显示9路视频图像，实现2*3液晶DID大屏多画面的解码输出,2*2拼接+2个DID液晶示屏可以同时实现高达34路D1格式的实时视频解码显示。矩阵与系统之间无缝链接，自成一体，相互之间的视频图像可以自由调用很切换。
2、中心控制台配置一台主控制主机显示，实现控制台主控制界面、电视墙控制界面、电子地图界面同时显示操作。
3、网络智能数字矩阵带VGA/DVI/HDMI液晶屏/等离子屏/DLP屏输出，单屏显示输出分辨率为1280*1024，远高于硬盘录像机的本地VGA800*600显示输出，图像更加清晰。
4、电视墙大屏配置六块40寸DID液晶大屏，组成2*3液晶DID大屏电视墙，其中4块DID大屏采用拼接器拼接成一个画面显示，用数字矩阵一路VGA信号输入支持图像显示，该单路VGA信号支持1/4/6/7/9/10/12/14/16画面D1画质视频图像跨屏自由分割显示。采用数字矩阵2两路VGA信号分别接入余下两块DID液晶大屏，每路VGA输出信号支持1/4/6/7/9画面D1画质图像分割显示。系统最高支持高达34路D1画质图像同时显示功能。中央拼接的2*2大屏对重点部位进行1/4分割放大画面监控，当发现任何区域出现情况或异常时，可随时调用重点视频图像放在中央大屏上重点监控。另外两块DID液晶大屏可采用九画面分割显示，并切换和轮巡所有视频图像。
5、通过配备的矩阵网络三维主控键盘，实现对电视墙视频图像的调用、分割等操作，同时对前端摄像机云台进行全方位控制，也可以通过主控主机数字云台对前端云台进行控制。
6、数字矩阵具备强大的分布式录像存储功能，摄像机视频信号直接接入AN-IP4009D网络智能数字矩阵，每台矩阵自带一个1000G硬盘，每台矩阵有8个硬盘位，全部安装上1500G硬盘，整套系统共有12TB的硬盘容量，即可实现30路D1格式视频15天的录像存储。
7、AN-IP4009D网络智能数字矩阵自带1000M网络接口，具备强大的实时流媒体转发和多个客户端同时访问能力，支持局域网及互联网上多个用户同时访问一路视频，具有单通道视频1对64的转发功能，即1路视频同时支持64个不同分控点同时进行访问控制。
8、中心管理系统具有完善的多级权限控制体系，具有强大的多级组网管理能力，适合单个或多个中心建设管理。支持多台矩阵设备平滑接入，无缝级联，统一管理。
9、全数字化技术，采用数字化技术不仅使得布线安装变得精简了，而且可以点对点的根据IP定位设备及线路是否正常工作，非常有利于后期的维护工作，同时以后再进行扩充时也无需重新布线，通过普通交换机即可简单的进行任意位置的扩充工作。
