本地监控方案集锦

导读:需求分析:需要安装多台摄像机,要求在监视的同时进行录像。系统功能:本地监视、录像、回放;云台镜头控制;监看图像时可进行现场监听;选配专用报警解码器,同时可连接红外、烟感等多种报警探测器作为报警输入设备;硬盘录像机具有电子地图功能,用户可根据实际情况绘制电子地图和设置报警点,报警后电子地图自动弹出,显示报警方位。

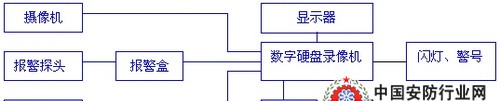

  方案1:硬盘录像监控方案


  1)需求分析:


  需要安装多台摄像机,要求在监视的同时进行录像。


  2)系统框图:


本地监控方案集锦

  3)系统功能:


  本地监视、录像、回放;


  云台镜头控制;


  监看图像时可进行现场监听;


  选配专用报警解码器,同时可连接红外、烟感等多种报警探测器作为报警输入设备;


  硬盘录像机具有电子地图功能,用户可根据实际情况绘制电子地图和设置报警点,报警后电子地图自动弹出,显示报警方位;


  用户可以设定多级用户密码登陆,不同操作员可享有不同权限,以避免非法操作。


  录像资料备份;备份录像资料可以通过单机播放软件在任意一台机器上播放。


  4) 监控设备配置清单:











前端监控设备


监控室监控设备


摄像机,镜头(仅限枪式摄像机使用),防护罩(仅限枪式摄像机使用),支架(仅限枪式摄像机使用),稳压电源,报警探头,探头安装支架


数字硬盘录像机,显示器,报警盒,闪灯警号一体机

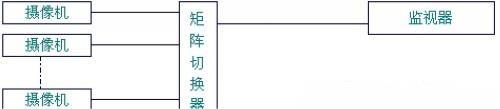

  方案2:多监视器监控方案


  1) 需求分析:


  本监控方案包括多台摄像机,需要安装多台监视器同时监视不同的摄像机信号。


  2) 系统框图:


本地监控方案集锦

  3) 实现功能:


  视频手动切换;


  视频自动切换显示;


  视频同步切换显示;


  自动切换时间可调;


  通过遥控器可以完成视频切换和云台控制及功能设置。


  4) 监控设备配置清单:


















监控设备选型方案1


监控设备选型方案2


前端设备


监控室设备


前端设备


监控室设备


枪式摄像机,镜头,防护罩,支架,稳压电源


监视器,矩阵切换器


半球摄像机,稳压电源


监视器,矩阵切换器


  方案3:云台、镜头控制监控方案


  1) 需求分析:


  本监控方案包括多台摄像机,需要安装多台监视器同时监视不同的摄像机信号。


  2) 系统框图:


本地监控方案集锦

本地监控方案集锦

  3) 实现功能:


  视频手动切换;


  视频自动切换显示;


  视频同步切换显示;


  自动切换时间可调;


  通过遥控器可以完成视频切换和云台控制及功能设置。


  4) 监控设备配置清单:


















监控设备选型方案1


监控设备选型方案2


前端设备


监控室设备


前端设备


监控室设备


枪式摄像机,镜头,防护罩,支架,稳压电源


监视器,矩阵切换器


半球摄像机,稳压电源


监视器,矩阵切换器

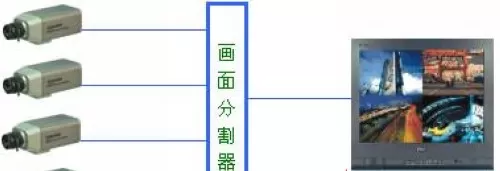

  方案4:画面分割监控方案


  1) 需求分析:


  本监控方案包括多台摄像机,需要同时监视多路图像,不需要录像。


  2) 系统框图:


本地监控方案集锦

  3) 系统功能:


  单画面显示;


  单路手动切换显示;


  单路自动切换显示,自动切换时间可调;


  多画面分割显示:分割方式为2*2,3*3,4*4 。


  4) 监控设备配置清单


















监控设备选型方案1


监控设备选型方案2


前端设备


监控室设备


前端设备


监控室设备


枪式摄像机,镜头,防护罩,支架,稳压电源


监视器,画面分割器


半球摄像机,稳压电源


监视器,画面分割器

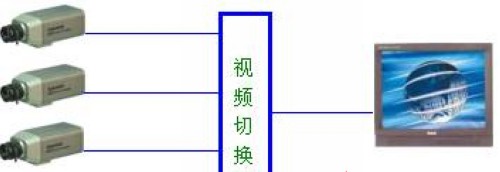

  方案5:视频切换监控解决方案


  1) 需求分析:


  本监控方案包含多台摄像机,需要通过切换来监视不同的摄像机,不需要录像。


  2) 系统框图:


本地监控方案集锦

  3) 系统功能:


  单路手动切换显示;


  单路自动切换显示,自动切换时间可调;


  用于摄像机数量为16路以内,只需要简单监视,不需要录像的场所。


  4) 监控设备配置清单:


















监控设备选型方案1


监控设备选型方案2


前端设备


监控室设备


前端设备


监控室设备


枪式摄像机,镜头,防护罩,支架,稳压电源


监视器,视频切换器


半球摄像机,稳压电源


监视器,视频切换器


  方案6:一路图像监控方案-不需要录像


  1) 需求分析:


  本监控方案包括一台摄像机,只需要监视,不需要录像。


  2) 系统框图:


本地监控方案集锦

  3) 系统功能:


  在监视器上可以监视摄像机图像


  4) 监控设备配置清单:


















监控设备选型方案1


监控设备选型方案2


前端设备


监控室设备


前端设备


监控室设备


枪式摄像机,镜头,防护罩,支架,稳压电源


监视器


半球摄像机,稳压电源


监视器


  方案6:一路图像监控方案-需要录像


  1) 需求分析:


  本监控方案包括一台摄像机,只需要监视,不需要录像。


  2) 系统框图:


本地监控方案集锦

  3) 系统功能:


  本地监视、录像、回放;


  4) 监控设备配置清单:


















监控设备选型方案1


监控设备选型方案2


前端设备


监控室设备


前端设备


监控室设备


枪式摄像机,镜头,防护罩,支架,稳压电源


硬盘录像机,显示器或监视器


半球摄像机,稳压电源


硬盘录像机,显示器或监视器
