防盗报警系统设计方案

　　1. 系统组成和原理

　　(1)设备选型

　　采用博世品牌的防盗报警控制设备和探测器。

　　(2)系统组成

　　系统可以分成两个部分：

　　xx场所外围周界防范系统

　　xx场所内部重点区域防范系统

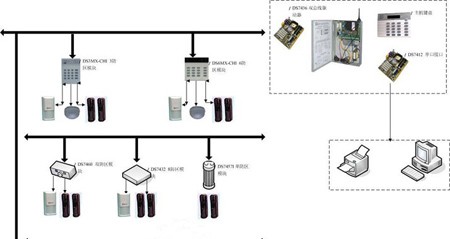

　　本方案中防盗报警系统由前端探测器、信号传输、控制以及联网通信部分组成。

　　前端探测器

　　本系统一共采用了2种探测器：被动红外微波探测器DS835iT-CHI，双光束红外对射探测器ABT-100、ABT-30。

　　信号传输

　　该系统采用了博世公司的DS7400XI总线制报警主机，由于探测器分布较为复杂，所以主机和总线扩展模块(DS7465，DS7457i)之间的信号传输要求较高，有距离限制，在本系统中可以采用RVVP2X1.0信号线作为总线。

　　前端探测器与总线扩展模块之间的信号传输方式采用有线形式，可采用RVVP2X1.0的信号线连接。探测器的电源由每个区域集中供应，可采用RVV2X1.0的线路。

　　控制主机使用RS232方式传送信号至管理中心，管理中心安装博世的报警主机软件实现与之通信。

　　控制部分

　　由于该系统需要防护区域多，探测种类也有多种，对系统的管理也提出了更高的要求，不是一般小型的防盗报警系统，因此综合各种因素，采用了本公司的DS7400防盗报警系统。

　　该系统使用DS7400XI防盗主机进行控制，每个防盗主机可以使用总线扩展的方式最多控制248个防区，而防盗主机同时提供RS232接口和电脑联网通讯，使用CMS7000软件可以有效的对本系统进行集成管理，同时该主机还可以提供电话接口，并提供目前世界上联网报警系统大多数常用通讯协议，为与110系统联网提供可能。该报警系统可提供系统集成接口。具体接口方式有两种，一种是提供软件通讯协议;一种是提供报警输出信号，直接驱动相关设备。如可联系视频切换，联动电子地图，打开某一照明设备等。

　　本方案共采用1台DS7400主机，最多可支持248个防区，每个防区可以布置三技术红外探测器、幕帘式探测器、红外对射传感器、震动传感器、玻璃破碎探测器、烟感探测器和紧急按钮等。该系统采用总线制的方式，布线简单，安装方便。中心由计算机统一管理，实时监控防区的正常与否状态。

　　该系统有以下优点：

　　⑴总体成本低。

　　⑵系统安全、不受外界干忧。

　　⑶运行成本低。

　　⑷信息传输速度快。

　　中心部分由CMS7000软件支持，可显示用户报告的所有详细资料以及具体方位图。并提供二次开发的软件和硬件接口。以便做系统集成使用。

　　在防区探测器部分的选择上我们选用了被动红外微波探测器DS835iT-CHI和红外对射探测器ABT-100、ABT-30，这些探测器性能稳定，防误报功能强，符合世界保安发展的潮流，在业界内处于领先地位。

　　2. 系统原理

　　本系统配有X个红外对射探测器和X个被动红外微波探测器，其中X个红外对射探测器分布在周界围墙附近，X个被动红外微波探测器分布在XX场所内部的各个地点，且都使用的博世防区扩展报警模块，能做到一旦有人闯入已经布防的区域，其就会发出声光报警吓退闯入者或是提醒保安人员。同时X个被动红外微波探测器附近的模块还能联动灯光，使附近的摄像机系统能得到最好的图像效果!

　　3. 设备选型

　　报警设备部分：

　　管理中心部分：

　　4. 部分设备性能指标

　　(1)DS7400防盗主机的部分性能参数

　　总线式长度可达1.6KM防区总数可达248个。

　　可接15个键盘，可分八个独立布、撤防分区。

　　200组用户密码，400个事件存储。

　　可直接PC机软件管理，实现报警巡更一体化，系统最大可容纳8台DS7400，防区可达1000以上。

　　可实现输入/输出、分区/输出、一对一、多对一自由输出编程。

　　多种防区扩充方式，如八防区扩充，双防区扩充，单防区扩充，输入/输出形式扩充。

　　支持多种格式(2/4，comtact ID，BFSK等)与报警中心联网。

　　可由电脑进行远程编程、布/撤防和输出控制

　　(2)DS835iT-CHI被动红外微波探测器的部分性能参数：

　　DS820iT-CHI / DS835iT-CHI 是以微处理器CPU为基础的三技术被动红外/微波探测器，可消除宠物 (1只45公斤以下的狗，2只27公斤以下的狗或10只以下的猫 )引起的误报。被动红外及微波这两项专利技术使得DS820iT-CHI / DS835iT-CHI拥有高效能的探测性能，并免除了误报的困扰。这个小巧的探测器易于安装，并不需要探测区域调整。

　　人工智能

　　灵活的安装高度，2.25 ~ 2.74米

　　微波自动监控及故障处理：享有专利的微波和被动红外探测回路，在微波系统出现故障时，可提供单技术的探测范围

　　8个探测层，包括一个“下视”探测区

　　温度补偿：感应器自动调节其灵敏度，使其在临界温度 (接近人体温度时) 仍能保持一贯的探测性能。

　　防宠物/动物：探测器能区分人体，宠物(1只45公斤以下的狗，2只27公斤以下的狗或10只以下的猫)和其他小动物发出的信号，这样即可消除误报，又保持了对人体目标的良好探测性能。

　　防气流/昆虫

　　防拆开关可选

　　UL认证、CE认证、CCC认证

　　探测范围： 11米x 11米

　　(3)ABT-100双光束对射探测器的部分性能参数

　　室外探测范围为100米。

　　带环境识别电路。若雨雾天等恶劣气候条件下仍能正常工作。

　　射束切断时间可调。

　　镜片可水平90度垂直10度调整。

　　(4)ABT-30双光束对射探测器的部分性能参数

　　室外探测范围为30米。

　　带环境识别电路。若雨雾天等恶劣气候条件下仍能正常工作。

　　射束切断时间可调。

　　镜片可水平90度垂直10度调整。

　　5. 报警和电视监控系统的联动

　　为了能使监视器能清楚的看到XX场所内部的视频图像，我们在XX场所内部设置了灯光与报警系统的联动装置，同时灯光系统又与电视监控系统一一对应。当一旦有入侵者进入报警探测器探测范围内，报警系统开始报警：警号声光报警并触发XX场所内部的灯光开启，此时灯光附近的摄像机将得到最清晰的画面图像，安防控制室值勤人员根据报警信号及电视图像作出出警决定!

　　6. 前端设备分布表
