基于3G无线传输的视频监控方案

　　视频监控技术以其直观、方便、信息丰富的特点，近年来在银行、小区、工厂、煤矿、重要建筑区、人流密集区等场合有着广泛的应用。基于3G无线传输的视频监控系统是智能监控系统发展的新阶段，随着3G网络技术的发展，无线视频监控技术也在迅速发展并得到广泛应用。

　　“3G”(英语3rd-generation)或“三代”是第三代移动通信技术的简称，是指支持高速数据传输的蜂窝移动通讯技术。3G服务能够同时传送声音(通话)及数据信息(电子邮件、即时通信等)。代表特征是提供高速数据业务。

　　3G与2G的主要区别是在传输声音和数据的速度上的提升，它能够在全球范围内更好地实现无线漫游，并处理图像、音乐、视频流等多种媒体形式，提供包括网页浏览、电话会议、电子商务等多种信息服务，同时与已有第二代系统的良好兼容性。

　　现代安全防范系统的子系统视频监控已经步入网络化时代。随着3G技术及3G网络的逐渐成熟，视频监控进入了更广阔的全数字化的网络时代，即是通常所说的第三代数字化视频监控时代，数字化监控以其直观、方便和内容丰富等特点，日益受到人们的重视和关注。基于3G网络的无线视频监控开始应用于许多行业和政府部门，从金融领域发展到银行、广电、石油、电力、小区、机房、环境等行业。

　　基于3G网络的无线视频监控系统实现了终端视频服务器与监控中心之间通过3G无线路由器进行远程视频图像传送，进行实时的远程视频传送和移动监控的目的，监控中心可以任意调看一台或多台监控设备现场实时图像。

　　以往的数字视频网络监控系统，基本上都是基于局域网或者专网。因此，在不同点的应用中传输介质受到了一定的影响，如在偏远郊区或在原布有各种错综复杂通信线的城区重新布网络线，那造价费用及难度可想而知，而进一步的移动视频监控更是难以实现。基于3G网络的无线视频监控重点在于解决了网络数据传输，传输质量流畅，图像清晰，能满足目前与今后的视频监控需求。

　　一、3G无线传输的视频监控组成

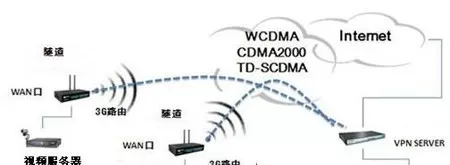

　　国泰科技基于3G无线传输视频监控解决方案由监控中心、3G路由器、监控前端系统组成。

　　a)监控中心：具有公网固定IP，在一台HIPER上配置使用该IP地址上网，然后再建立lan-to-lan的VPN服务器。

　　b)3G路由器：配置开通3G业务的SIM卡，配置lan-to-lan的VPN(PPTP或L2TP)及其它必要功能。

　　c)视频服务器：配置视频服务器IP地址和3G路由器地址同一网段，网关指向3G路由器LAN口地址。

　　d)3G拨号成功后，再进行VPN拨号，VPN连接成功后，在控制中心的PC上直接访问监控设备的IP地址，即可实现远程监控的目的。

　　二、监控前端系统

　　监控前端系统由摄像头和视频服务器两部分组成。还可以根据用户及环境的不同需求，另外加配监控集成箱和电源等，对于交流电源较远的监控点，可以配置太阳能电池等设备。

　　摄像部分是视频监控系统的前沿部分，是整个系统的”眼睛”。它布置在被监视场所的某一位置上，使其视场角能覆盖整个被监视的各个部位。有时，被监视场所面积较大，为了节省摄像机所用的数量、简化传输系统及控制与显示系统，在摄像机上加装电动的(可遥控的)可变焦距(变倍)镜头，使摄像机所能观察的距离更远、更清楚，同时还把摄像机安装在电动云台上，通过控制器的控制，可以使云台带动思摄像机进行水平和垂直方向的旋转，从而使摄像机能覆盖到的角度、面积更大。

　　摄像机与视频服务器之间通过视频电缆和二芯485控制线互联。视频服务器通过视频电缆采集从摄像机传来的视频图像转化为数字视频信号，同时通过485控制线对摄像机进行转动，变焦等控制。

　　我们推荐AXIS 241QA视频服务器。

　　AXIS 241QA网络视频服务器采用新一代的AXIS ARTPEC-2视频压缩芯片，完全支持在网络上传输4路/1路全实时的高清晰视频图像。AXIS 241QA网络视频服务器将使网络视频监控应用引领到高清晰度、高可靠性、高实时性的时代!

　　AXIS 241QA网络视频服务器为高端视频监控市场而设计，可安装在网络的任何一个节点之上。更高性能的视频处理性能，可为大型系统提供实时的图像。同时，AXIS 241QA网络视频服务器支持运动检测功能，可对图像智能分析，并联动系统录像，大大降低网络流量；另外，AXIS 241QA网络视频服务器采用HTTP协议、IP地址过滤和用户登陆密码保护等安全监控机制。支持双向音频功能，可通过声音鉴别可以行为，并通过声音发布指令或请求。

　　三、3G路由器

　　3G路由器利用3G网络平台，等为用户提供高速，永远在线，透明传输的数据通道。

　　对于中国移动的TD-SCDMA网络，我们推荐采用厦门四信F3520工业级TD-SCDMA Router。对于不同3G网络，可以采用不同的3G路由器。

　　F3520 TD-SCDMA ROUTER采用高性能的工业级ARM9通信处理器，以嵌入式实时操作系统为软件支撑平台，系统集成了全系列从逻辑链路层到应用层通信协议，支持静态及动态路由，PPP server及PPP client，VPN(包括PPTP和IPSEC)，DHCP server及DHCP client，DDNS，防火墙，NAT，DMZ主机等功能。为用户提供安全，高速，稳定可靠，各种协议路由转发的无线路由网络。

　　四、监控中心

　　监控中心主要由监控系统服务器、监控客户终端，硬盘存储，监视控制软件、显示屏等组成。主要完成远端监控现场图像接收与显示，用户登录管理，优先权的分配，控制信号的协调，图像的实时监控，录像的存储、检索、回放、备份、恢复等。

　　监控系统的服务器可采用常见的通用型服务器外加大容量硬盘(供数字录像使用)、对于监控视频路数特别多的系统，可以再增加磁盘阵列大容量存储设备、、WINDOWS NT/2000/XP、监控管理软件组成。应有下列主要功能：

　　1)多路图像接收、处理、显示。

　　2)用户管理功能。

　　3)完善的图像录像、检索和回放功能。

　　4)强大的报警策略管理。

　　监控服务器功能强大，可以同时管理数个监控子系统和数十个甚至是上百个在线用户，在以后系统扩容时，监控中心无需增加硬件设备投入。监控管理软件提供了完整的监控中心管理、录像管理、报警管理、用户认证和权限管理、服务器集群管理等功能。监控管理软件拥有很好的流媒体分布式处理技术，能够在复杂网络环境中优化视频流的传输控制，提供大容量、高质量的网络视频传输和处理。
