一、需求分析
1.摄像机分布

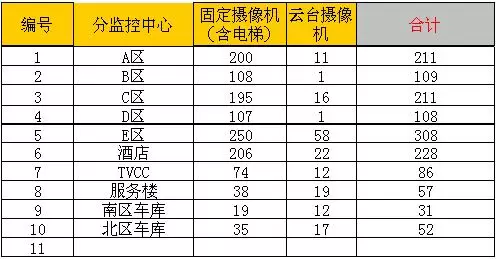

根据弱电设计图纸，中央电视台新台址区监控系统物理上分成10个区域，摄像机数量如下表：

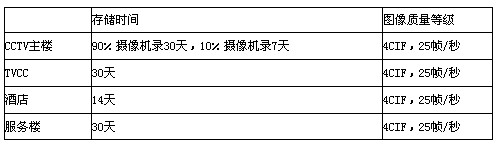

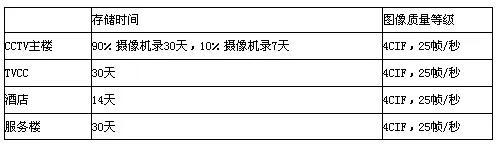

2.存储要求
3.系统要求
在主楼安保总控中心可以实时监看重点区域的图像，调用历史录像。
二、系统设计
1.系统架构
该系统具备典型的Nextiva多数据中心应用模型。在各区中心机房内设置从目录服务器和录像服务器。在新台址核心机房内设置主目录服务器和录像服务器。

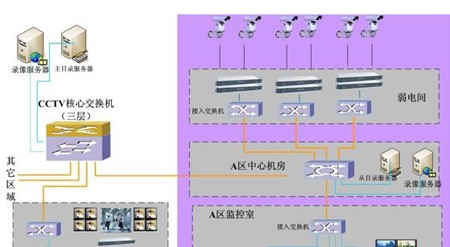

系统拓扑如下：
2.前端监控设备
摄像机输出的模拟视频信号通过同轴电缆传送到楼层的弱电间。在楼层弱电间内S1708视频编码器将8路模拟视频数字化成MPEG4视频流，上行传输到监控区域中心机房内的录像服务器进行存储，并在电视墙或监控客户端上显示图像。
S1708安装效果图：
三、系统分析
1.视频流量分析

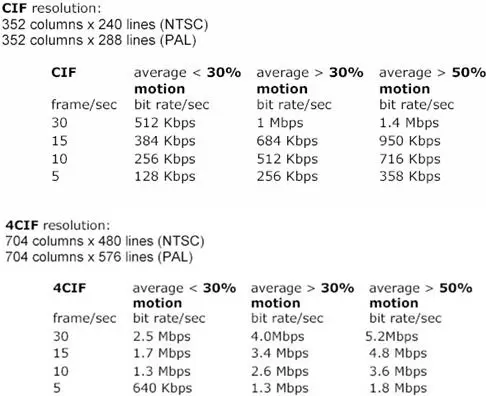

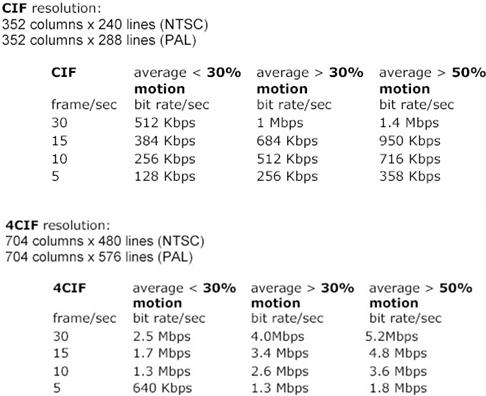

MPEG4压缩编码平均带宽：
固定摄像机的图像平均变化率<30%，编码器传输30F/S的CIF图像的最小带宽为512K，4CIF图像的最小带宽为2.5M。
云台摄像机的图像平均变化率在30%和50%之间，编码器传输30F/S CIF图像的最小带宽为1M，4CIF图像的最小带宽为4M。
2.接入层输出带宽
根据摄像机位置统计表，楼层摄像机数量最大的是A区塔楼1-41F，有34个摄像机。按每个摄像机的图像平均变化率>30%为基准，此楼层的接入交换机上行带宽如下：
因此，楼层的接入交换机应具备千兆上行端口。
3.汇聚层输出带宽
汇聚层交换机汇聚视频编码器的视频流，输出到录像服务器。录像服务器最大迸发存储50个4CIF@25帧/秒的视频流，最大存储96个CIF@25帧/秒的视频流。
录像服务器端口带宽如下：
因此，汇聚层交换机需具备千兆交换能力。
4.存储空间分析
录像服务器以循环使用硬盘空间方式记录视频数据，录像软件自动删除超过用户指定的保存天数的过期录像数据。

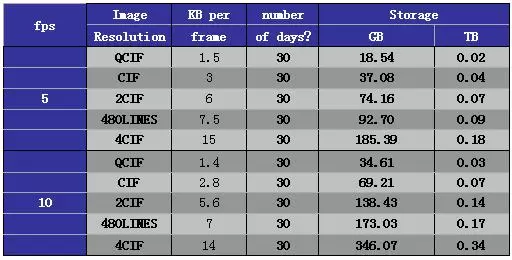

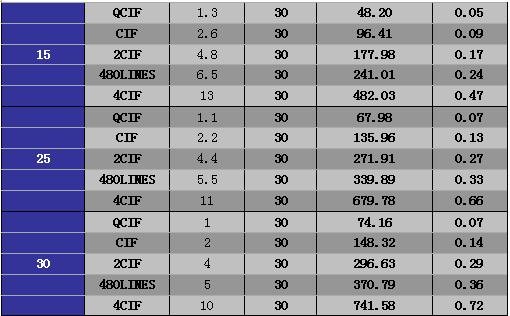

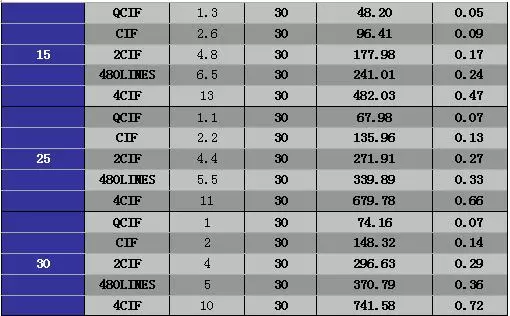

MPEG4压缩编码存储空间计算表：
有主楼E区为例，4CIF，25帧/秒录30天。录30天的摄像机数=308×0.9=277。
5.录像服务器及存储设备分析
录像服务器最大迸发存储50个4CIF@25帧/秒的视频流，最大存储96个CIF@25帧/秒的视频流。
有主楼E区为例，308个摄像机需要服务器数量如下：
6.故障切换分析
新台址计算机网络具备核心千兆交换能力，各区域的数据中心服务器或以互为备份。
设定如下：
1.10个区域的目录服务器设定成主楼总监控中目录服务器的备份服务器。一旦区域网络与核心网络连接出现故障，区域内的目录服务器立即接替主目录服务器工作，区域内的监控系统不间断运行。
2.主监控中心的录像服务器设定成10个分监控中心录像服务器的备份服务器，一旦分监控中心录像服务器出现故障，主监控中心的录像服务器对相应的摄像机进行录像。
