一、项目背景及其应用需求
a.项目背景
农场在“平安农场”创建中，可以加强科技防范建设力度，通过安装远程视频监控系统，制定科学合理的实施方案，在农场主要区域、重点单位、重点部位安装视频监控摄像头。该系统采用数字网络监控，通过建立安全预警机制和实时监控机制，对农场重点部位的社会治安进行24小时视频监控。
当监控画面出现异常情况时，可第一时间做出反应，对紧急情况进行处理，并可调用、回放硬盘纪录的监控录像，寻求解决问题的突破口和有效证据，提高非现场的管控能力，有效解决了多年来农场警力不足，治安案件特别是偷盗现象时有发生职工群众反映较为强烈这一现实问题，也有效遏制辖区违法犯罪活动的发生。
b.用户需求
①某农场计划建设园区监控系统，但由于园区内地理环境限制，部分监控点无法通过有线网络传输到监控中心，因此，采用无线的传输方式解决前端视频监控实时视频回传问题。
②本期项目预计27个监控点位，两个山顶都布置8个监控点位，住宿区大棚布置7个监控点位，餐厅布置2个监控点位，河边大棚布置2个监控点位，摄像机均采用720P网络高清摄像机，每路视频图像码流为4Mbps。
③根据系统带宽的计算及监控地点的基础条件，采用无线网桥产品组建传输网络，带宽高，性能稳定。
④本方案中监控前端设备使用ST8813T-Z5/B7-SM高清网络枪机、ST5206A高清网络球机；无线网桥采用5.8G高频数字网桥，型号ST58T8G、ST58T8G-N。
二、系统拓扑图
三、网络结构说明
前端发射部分

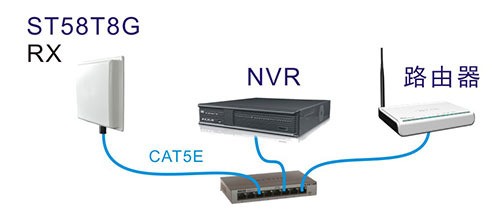

监控中心结构说明
无线网络视频传输设计说明
安装ST58T8G系列无线收发器，设备带宽高，性能稳定，对于前端摄像机分布比较集中的点位，我们可以通过有线整合，将摄像机整合进交换机通过单独一台无线发射机将视频信号发射出去，既避免了无线设备因为靠的太近而造成的干扰又节省了工程成本。
四、工作原理：
a、利用数字微波传输高清网络视频信号，所有网络摄像机都是基于RJ45以太网口可以直接和无线网桥对接；
b、ST58T8G系列无线网桥采用OFDM进行数字化处理；
c、无线网桥外接全向天线可以增大接收面积，对于前端发射比较分散的点位，采用全向天线可以不用考虑角度范围。
d、监控中心将网络硬盘录像机接入互联网，通过流媒体服务器我们可以对设备进行远程访问与控制，远程视频的调用与回放。
五、设备配置清单
网络摄像机
无线网桥
交换机
NVR
5.8G双极化天线
网桥固定支架
辅材
