美电贝尔音视频整合解决方案在平安城市的应用

一、背景与挑战

中国首部《社会稳定风险评估指标体系研究报告》指出，中国城市从整体上已经进入了一个典型的危机频发期。危机事件呈现高频次、多领域、大规模发生的态势，加之中国城市安全基础薄弱，安全欠账，公共安全形势不容乐观，构建平安城市业已成为政府建设共识，但当前平安城市的建设尚存在如下具体问题：

1、 缺乏业务的有机整合，视频监控系统自成一体;缺乏与应急联动、警务指挥、城市管理等业务的高效整合。

2、 各部门间的信息没有实现共享，“信息孤岛”现象非常普遍。

3、 各城市的电子防控系统多呈现分而治之状态，存在几种甚至十几种安防平台，且大多数之间没有实现互联。

4、 系统初步建成后的管理和维护出现问题，“建而不管”、“边建边坏”现象较严重。

广州美电贝尔电业科技有限公司(简称：美电贝尔)是集软件平台开发及硬件设备开发于一体的研发型技术公司，经过多年建设经验积累，结合自身的优势，使平安城市建设中现有的视频监控系统、公共广播系统、报警信息系统互联、互通。使安全信息及报警信息之间可以互补响应。各片区、各部门之间的信息不再独立。为实现城市安全系统的集中管理，利用智能化手段优化管理效率、降低工作强度，提高警情响应速度等，实现城区各应用子系统之间的智能化联动和突发事件的应急指挥响应。

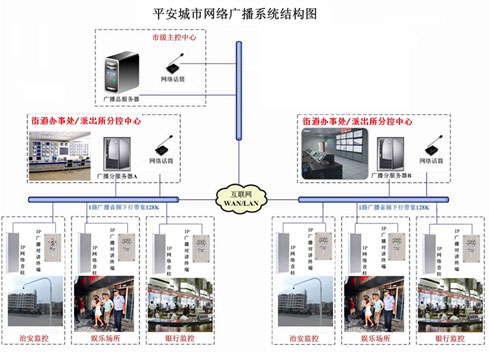

二、方案概述

平安城市管理系统工程建设的基本目的是实现治安、消防、交通的现代化指挥管理，增强事故的预警防范能力，提高城市综合治理决策水平，形成了防范、控制与打击于一体的完整链条。同时缓解繁忙的交通勤务管理与警力严重不足之间的矛盾，有效降低了违法犯罪行为，真正意义上的维护了群众的生命财产安全。

“平安城市”系统工程最终目的是搭建城市信息的共通交换和监控管理的平台，实现各个子系统的设备相互连接，互相弥补在紧急情况发生时单一系统响应的不足，最大程度的保证群众的生命及财产安全的同时提高出警效率，减少不必要的出警次数，使安保人员的资源利用最大化。

三、系统功能优势

1、实时图像监视功能

用户可选择前端的任一摄像机进行监控，能够灵活方便地做到:对每台变焦摄像机的镜头进行变倍、聚焦控制;对全方位云台进行各种方向的控制和操作;直接在画面上进行远方控制操作。

2、报警及报警联动功能

用户可以设置在前端的一键求助报警时自动录像以及控制网络音柱等输出设备的联动方式，可以根据需要进行布防。系统实现对操作员信息及操作时间、报警设备信息及报警时间等信息自动存档，实现与治安报警系统、交通报警系统和火灾报警系统等警用系统联动。

3、电子地图统一管理

系统提供与GIS管理平台的接口，实现公安“挂图指挥作战”的业务需求。以最新的技术，将电子地图与数字视频图像完全融合在一起，用户通过简单的点击可直接查看地图上某个位置的图像。

4、网络存储管理服务

对于已发生事故或是未发生事故的地区，自动录像保存。对所有一键求助对讲终端对呼叫中心设备的通话内容进行储存，以便于事后取证。

5、报警集中获取与转发服务

在中心监控管理软件设置下，统一快速接收摄像机设备报警信息或一键求助对讲终端报警信息并转发给指定的监控中心的监控管理软件客户端，为所有系统管理的监控设备提供报警接收转发服务和短消息报警、邮件报警等远程报警服务，可以接入短消息报警模块。

6、监控中心接警客户端

主要用于市局(分局)和派出所专用接警终端的接警管理，是监控中心接警工作站的内置程序，可以在系统管理服务器认证下访问监控所有现场设备，可以实现轮循、预览、报警接警和报警处理、电子地图等功能。

7、网络数字矩阵

主要用于市局监控中心对电视墙控制的需求，安装在中心数据矩阵主机中，通过对专用数字矩阵主机内置解码卡和矩阵卡的控制实现任意分组轮循输出、手动切换输出和报警联动输出等功能，支持对其它标准客户端软解码VGA输出的协同控制。

8、智能交通和治安卡口接入

治安卡口系统视频图像信息可通过自建本地治安视频专网、或租用视频专网进入区(县)分局视频监控中心，也可通过自建本地公安视频专网、或租用视频专网直接进入市局视频监控中心。

9、与公安部门其他系统互联

治安视频监控系统具备与公安部门其他信息系统互联的接口，实现与区域联网报警系统、通信指挥系统、110综合接处警系统等互联，发生警情能实现连动，对警情进行复核，确认警情。

四、典型案例

项目需求：北京市海淀区平安城市应急项目第一期，要求对海淀区直辖50个派出所管辖范围内布置IP网络广播。

实现功能

1、 远程对讲：监控求助中心、本区直辖50个派出所任意双向对讲。

l 公共信息广播：监控求助中心公共信息定时播放或讲话，派出所对本辖区内公共信息定时播放或讲话。

2、 实时录音：所有求助对讲内容自动保留在监控求助中心IP网络核心服务器。

3、 求助对讲：通过平安城市对讲终端一键呼叫，与辖区派出所或求助中心实现求助对讲。

4、 监控联动：平安城市对讲终端触发时，可与周边监控摄像机联动，辖区派出所自动弹出报警信息。

5、 定时播放：辖区派出所可对本辖区内任意单独、或多台设备进行定时播放。求助中心可对海淀区所有设备以单独或多台设备组合方式进行定时播放。

实地效果图

五、主要设备介绍

(1)IP网络核心服务器

产品特点：

1、 IP网络广播系统核心设备;

2、 标准6U上架式安装、6mm工业铝面板机箱、防潮、抗震;

3、 双网卡：能同时接入互联网和局域网;

4、 双USB：满足加密狗及U盘的正常使用;

5、 4个com口：可在现场应用扩展为其他系统主机使用;

6、 抽拉式键盘：自带抽拉式QWER键盘及鼠标触摸板;

7、 15寸全彩触摸高清显示屏分辨率可达1024×768;

8、 工业级主板、嵌入式CPU、支持全年×7天×24小时不间断运行。

(2)IP网络远程呼叫站

性能特点：

1、 IP网络广播系统中对分区、分组进行喊话、点播及对讲的设备;

2、 桌面话筒式设计，精致美观，工艺考究;

3、 4.3英寸LCD液晶显示屏，对操作直观显示;

4、 人性化操作界面，采用固定静态的IP地址;

5、 自带数字键、功能键，呼叫任意终端，操作简单快捷;

6、 双向对讲功能：双向终端之间实现两两双向对讲，一键接收求助、对讲功能，实现快速连接;

7、 支持红外遥控接收，遥控器可完成所有操作;

8、 内置1W全频监听扬声器，声音清晰、洪亮;

9、 支持免提通话和接收广播。

(3)IP网络监听音箱

1

性能特点：

1、 木质外壳结构，高低音防磁喇叭单元，数字解码终端与音箱一体功能;

2、 采用固定静态的IP地址，当网络发生改变时地址不会丢失，工作稳定;

3、 音质达到CD级(音频文件位速为8-320kbps 自适应);

4、 可网络接收音频节目内容;

5、 支持本地线路输入，音量音调调节;

6、 自带功率输出，可接20W定阻8Ω无源副音箱;

7、 通过软件操作可对所有终端监听播出的内容;

8、 消防广播信号、网络广播信号和本地音源信号控制网络音箱开机，硬件音频解码。

(4)IP网络室外音柱

性能特点：

1、 铝合金外壳结构，数字解码终端与音箱一体功能;

2、 采用固定静态的IP地址，当网络发生改变时地址不会丢失，工作稳定;

3、 音质达到CD级(音频文件位速为8-320kbps自适应);

4、 可网络接收音频节目内容;

5、 支持本地报警信号输入/输出触发;

6、 通过软件操作可对所有终端监听播出的内容。

(5)IP网络一键求助对讲终端

性能特点：

1、 IP网络广播系统中对指定呼叫中心进行一键求助的设备;

2、 经典户外防水造型;

3、 可对服务器设定的呼叫中心进行一键式求助，并实现和呼叫中心的双向对讲;

4、 一键求助触发的同时可进行一路短路输出，用以联动其他报警设备;

5、 可对服务器指定音频进行播放。

美电贝尔针对平安城市的运营情况，提供了网络紧急对讲系统的有效解决方案;本套系统是平安城市广泛应用以来，继视频监控系统后的又一紧急对讲系统，并与监控系统触发联动，传输的全是数字音频信号，可共用视频监控网络传输系统，无需从新布线，施工便利;管理中心根据职责分为紧急广播和紧急求助对讲，既可以进行紧急语音强插广播，同时也不影响紧急求助的服务;整套系统安全稳定、音质清晰、安装简单、使用方便，实用性和扩展性强。
