城市联网报警监控系统解决方案

　　一、前言

　　随着社会经济的发展，城市建设速度和规模也逐渐加大，但是相应产生的城市安全问题也倍受人们的关注，城市的发展需要很多外来人口，外来流动人口的增加也就增加了很多人为的犯罪因素，按照公安部的统一部署和建议，基于金盾网的城市安全监控也提到了日程。现在以派出所为基层单位建立监控报警设备，能够解决在发生紧急事件时警方能够即时得到现场图像信息和声音信息以使得警方可以针对现场的实际情况做出快速反应，保障人民财产和人身的安全，达到预防犯罪和打击犯罪。

　　本方案采用了国际上先进的基于IP网络的数字安防产品，为使用者提供功能齐全、应用新颖、投资合理的网络视频解决方案。在本次设计中充分体现出可持续发展的理念，利用网络技术及数字图像处理技术提供多种综合服务功能。

　　利用网络(LAN)扩展传统模拟CCTV系统和现有的报警系统，利用现有网络(宽带网)建立数字化视频监视系统可以为用户节省费用，并且可以完全达到用户对安全的要求。

　　二、客户需求分析

　　2.1 监视点配置情况

　　以每个派出所为基层单位，监控点设置在派出所直辖的主要社区、街道、商业场所、金融机构、学校、医院等。每个派出所至少设置根据情况数十个监控点。

　　2.2 网络环境

　　网络环境如下：

　　就监控点到派出所都是采用公网传输(ADSL或小区宽带)

　　派出所到分局是公安专线或者光纤

　　2.3 远程视频监控系统要求

　　远程监视、控制、录像文件本地存储，远程调用等

　　三、设计原则

　　3.1 标准化

　　网络视频监控系统就是要实现在网络系统上的图像传输和共享。本系统采用的产品均遵循网络协议和传输标准的要求。

　　3.2 可扩展性

　　由于用户以后的需求会不断发展，监控数量将随之扩大，只要增加前端设备和升级软件，不用添加其他附加设备，以保证用户的投资。

　　3.2.1 为了适宜未来系统扩展的要求，系统在满足现有功能的基础上预留足够的设备容纳性以便系统扩充之用。系统中控制部件(软、硬件)采用集中式结构、嵌入式等技术措施，可以方便灵活的进行扩充，充分保证系统在将来的适应性。

　　3.2.2 灵活的组网方式，方便被监控点的增加。

　　3.2.3 几个视频监控系统可以作为子系统组成更大的视频监控系统，可按多级组网的方式，形成大规模的监控网络，高一级监控中心能管理和监控低一级监控中心的运行。

　　3.3 可用性和可靠性

　　我们的方案在充分考虑用户实际情况的基础上，选用AV1320e-T作为视频服务器，采用了嵌入式的操作系统，减少了其他因素造成故障的可能性。

　　3.4 易用性

　　软件使用界面良好，用户安装相应软件(iDVR的客户端控件)后就可进行实现监控，完全智能控制，不用单独设置。

　　3.4.1系统可以很方便进行软件升级，保证用户投资。系统采用的软件，包括：服务器软件和客户端软件，均为客户提供升级服务。

　　3.4.2可调节图像质量与带宽占用，系统采用MPEG4硬件编解码，可以根据用户需求调节帧数、分辨率、图像质量等。带宽可码流，支持64K-1024Kbps的传输码率

　　3.4.3多种图像浏览方式，包括单画面、四画面、九画面、十六画面多种浏览方式。

　　3.4.4系统建立基于B/S架构(即WEB)的组网技术，可以方便灵活的使用。

　　3.5 开放式结构

　　软件可以与第三方系统相融合，可以读取第三方系统的相关数据，也可以为第三方系统提供其需要的相关数据，提供SDK(二次开发包)，具有开放式结构。

　　3.6 可靠性

　　3.6.1具有设计独到的视频流量管理功能，保证网络通畅。

　　3.6.2实行操作权限管理，保证统一、规范管理。

　　3.6.3系统具有自诊断功能。

　　3.6.4系统设备的平均无故障工作时间MTBF>10000小时。

　　3.7 完善性

　　3.7.1具有强大的视频、音频和数据告警功能。

　　当某台摄像机发生移动侦测报警时，系统可实时启动录像，或驱动云台前往预置位实时监视。

　　当发生报警时，能把报警信息以短消息形式发送到指定客户端，或以E-mail方式发送到指定管理员的信箱中。

　　3.7.2功能完善的录像管理体系。

　　系统可选用手动、移动侦测、告警、定时录像四种录像方式;提供指定周期的滚动删除功能，有效防止存储空间耗尽。同时可提供分布式网络存储功能，与网络内其他服务器，或NAS紧密结合。

　　3.7.3系统具备完善的控制功能：

　　系统设权限管理，对不同级别的用户给予不同的权限，有效防止越权操作。

　　3.8 实时性

　　视频延时小于0.5S。

　　3.9 良好的硬件平台

　　系统硬件平台为嵌入式设计，高实现高度一体化、高度工程化，便于施工、安装、调试。

　　3.10 良好的软件平台

　　系统的软件操作简便、模块化结构，能应用于Windows2000/NT/XP等操作系统。

　　四、系统的设计思想

　　该系统是一个典型的分布式系统。彼此相对分散。这个系统结构对于使用传统模拟系统来讲是非常困难的。

　　解决这个问题需要新建设一个开放式的软件平台和相应得硬件设备，因此，我们推荐使用北京先进视讯科技有限公司专业的支持多中心系统(多目录)网络视频解决方案iDVR3.5系统平台以及AV1320e系列网络视频服务器技术，完成多系统、多任务综合处理、分布式、高度安全的网络视频监视系统。

　　远程安全监视系统的最基本的要素是网络。随着各个城市互联网、城域网的不断扩容，我们利用网络运营商提供的宽带服务完成网络化、数字化、网络视频报警服务和安全监视成为可能。

　　4.1 网络化结构-“一线多能”

　　网络化的好处是视频、音频、数据可以在一条网络线缆内同时传输，解决了传统布线一种电缆仅仅能够传输一种信号的问题。

　　前端摄像机直接接入网络视频服务器。模拟视频信号转换为标准的IP包，通过TCP/IP网络传输数字视频，不再需要经过传统的布线，如光纤、同轴电缆等等。这个结构可以利用系统已经具备的LAN布线系统极其方便的传输视频信号。打破了传统布线的点对点方式，有效地节省用户的前期投资以及后期的线路维护工作投资。即使是需要新敷设线路，其链路所需要的线缆量以及线缆敷设、维护的工作量也较模拟系统小得多。

　　4.2 网络化结构-方便日后扩展

　　网络化结构使得日后系统的扩展工作变得极其容易。我们仅仅需要找到一个信息点(网络接入点)就可以，不必再敷设任何的电缆。

　　4.3 嵌入式操作系统-免维护

　　网络视频服务器使用嵌入式操作系统，系统的稳定性能、安全性能极高。通过网络，用户可以方便的进行远程的管理以及固件的更新。

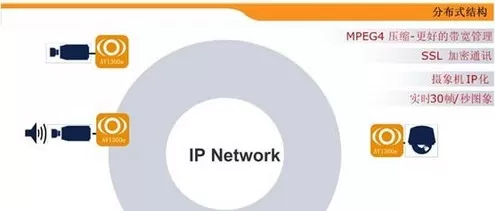

　　4.4 分布式结构-系统更加安全

　　由于每一个设备均以分散的方式安装于远端的摄像机端，即使单个设备发生了故障也仅仅是影响到这个设备，而不至于影响整个系统。

　　传统的DVR系统实际上还是一个集中控制系统。所有的摄像机信号必须连接到DVR主机。一旦DVR主机失效，整个系统就会崩溃。

　　所以我们说分布式网络化数字视频系统的这些特点是传统的DVR(数字录像机系统)
