一、方案概述
此平安城市建设方案采用EPON通信技术，对于新建的高清监控点，采用高清IP EPON摄像机进行建设；同时系统还可以通过数字视频综合平台(VAR3S)接入原有的模拟标清视频监控系统，原模拟矩阵切换输出模拟视频输入到本方案的VAR3S数字视频综合平台中，VAR3S数字视频综合平台对新建的高清视频和原有的模拟图像进行统一控制、统一上墙显示。
1.1 EPON传输技术简介

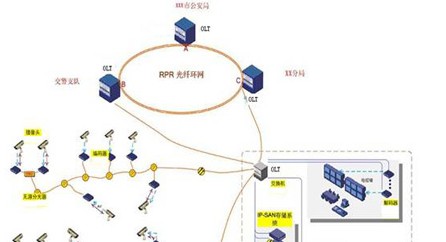

EPON技术是将以太网和无源光网络相结合的技术，EPON接入网络具有投资成本低、操作维护简单等优势，为运营商解决最后一公里接入提供了非常经济有效的解决方案，同时在各个行业的专网中也取得了大量的应用。EPON系统主要由光线路终端(OLT)、光分配网络(ODN)和光网络单元(ONU)组成。OLT将光接入网连接到IP汇聚层或者骨干层，通过汇聚层或者骨干层设备将用户接入到业务节点，ONU放置在光纤延伸的最末端，为多业务提供接入。在PON系统中，ODN是由主干光缆、分路器、配线光缆、光纤接头、法兰盘等各种无源光器件组成的无源网络。OLT提供的GE接口(可光可电)可以为监控中心提供双向传输通道，而OLT的PON端口通过光纤连接POS进行无源分光，分出来的光纤再分别连接不同监控节点的ONU通过ONU的FE接口连接高清视频摄像机进行监控。每台OLT可以覆盖20KM，最多256个ONU节点，同时可以根据不同情况提供不同的组网接入方式。OLT提供了灵活的主干链路保护功能，OLT上任意两个PON口都可以互为主备保护，当不需要保护时每个PON口可以独立承载业务，这样便于客户灵活的配置和使用。 必要时可对相关链路采用4个GE端口聚合上传，不但能够保证带宽，也可以对数据起到保护作用。同时OLT和ONU都具有强大的二层功能，可以通过ACL、VLAN、QoS、QinQ等手段对用户的视频监控业务进行控制和安全保证。如下图所示：
随着社会的不断发展，客户的需求也越来越高，标准EPON传输模式用于视频监控系统也存在一定的问题，主要体现在：
1)每台OLT最远可以覆盖20KM，无法满足远距离的视频监控传输；
2)EPON系统为民用级设备，抗高温等级较差，室外恶劣环境使用极易容易死机；
3)前端ONU设备与IP摄像机之间需用网线联接，由于这些设备都处于室外，条件恶劣，容易出现各类故障，而且抗干扰、抗雷击性能也较差，系统稳定性不高。
对于以上的问题，本方案建议采用高清IP EPON摄像机进行解决。高清IP EPON摄像机集成高清IP摄像机技术和EPON传输技术，该摄像机内置了EPON 的ONU模块，可以直接通过ODN与OLT联接。
1.2建设依据
系统规划设计必须按照国际、国家和本地区的有关标准和规范和业主需求进行。本设计将依据和参照以下的设计规范和要求进行：
《中华人民共和国安全防范工程技术规范》(GB50348-2004)
《中华人民共和国公共行业标准》(GA/T70-94)
《安全防范工程程序与要求》(GA/T75-94)
《城市监控报警联网系统 技术标准》GAT_669-2008
《民用闭路监视电视系统工程技术规范》(GB50198-94)
《民用工业建筑电气设计规范》(GJT16-92)
《电视系统视频指标》(CCTRRECOMMENDATION472-3)
《民用建筑电气设计规范》JGJ/T16-92
《电气装置安装工程施工及验收规范》(BGJ232.90.92)
《工业电视系统工程设计规范》GBJ115-87
《安全防范监控数字视音频编码技术要求》GB/T25724-2010
《电视监控工程程序与要求》GA/T75-94
《电视监控工程费用概预算编制办法》GA/T70-94
《防盗报警控制器通用技术条件》GB12663-90
《入侵探测器通用技术条件》GB104081-89
《中华人民共和国公安部行业标准》GA27-92
《民用闭路监视电视系统工程技术规范》GB50198-1994
《工业电视系统工程设计规范》GBJ115-87
《安全防范系统验收规则》GA308-2001
《邮电通信网光纤数据传输系统工程施工及验收暂行技术规范》
《闯红灯自动记录系统通用技术条件》( GA/T496-2004)
《公安交通管理外场设备基础施工通用要求》(GA/T652-2006)
《公安交通指挥系统工程建设通用程序和要求》(GA/T651-2006)
《环形线圈车辆检测器》(JT/T 455-2001)
《中华人民共和国道路交通安全法》
《通用性应用电视设备可靠性试验方法》GB12322-90
《视频安防监控系统技术要求》GA/T367-2001
《工业企业通信接地设计规范》GBJ79-85
《电工电子产品基本环境试验规程》GB2423.10-89
《静电放电抗扰度试验》GB/T17626.2
《射频电磁场辐射抗扰度试验》GB/T17626.3
《浪涌(冲击)抗扰度试验GB/T17626.5
《射频场感应的传导骚扰抗扰度》GB/T17626.6
《工频磁场的抗扰度试验》GB/T17626.8
《建筑物防雷设计规范》GB50057-94
《保护接地和防雷接地标准》IEC364-4-41
《安全防范系统雷电浪涌防护技术要求》(GA/T 670-2006)
《MPEG4视音频编解码标准-视听对象的编码》ISO/IEC14496-2
其它国家、行业规范标准。
上述技术标准或规范如有不足之处或未能代表国标国内最新标准时，系统设计、施工及选用的设备和材料符合最新版本的国际和国家标准、规范，并提供所采用的国际和国家标准、规范及所采用的有关技术资料。
