重庆市观音桥大融城监控系统项目解决方案

重庆观音桥融城简介：

位于重庆江北观音桥核心商圈的大融城，是一座由联想控股、光大控股，共同精心打造的”重庆首家青年主题购物公园”，拥有重庆最大开放式中庭的商城，室外多个入口直达商场内，立体交通网络、大容量地下停车场。独具特色的业态布局，变幻莫测的内装风格，为大融城带来同步国际的时尚感受，全面构建青年物质与精神家园。

    高清视频传输系统规模及设计要求：

重庆观音桥大融城拥有13万平米的总体量，并畅享15万平米人性化与自然景观结合的公共空间，拥有西南最大室外广场与200多平米打望台相互交融。商城内外全面采用高清网络监控，数据流量大，覆盖面积广。

要求采用稳定可靠的视频监控系统可以实现对商城内各个场所安全防患、科学有效的管理，对大商城的出入口情况、商场重点区域情况、商场仓库情况等关键位置实施全天候、全方位24小加时监控及人员流动的记录，达到强现场监督和安全管理，在提高服务质量的同时也使商城工作管理更加规范化、科学化、准确化、智能化、信息化，为商城安全工作做好有力保障。

传输系统需求：

主要对商城内各个场所，包括商城各个角落、出入口、公共场所及顾客中心周边等进行全方位立体式监控，在商城管理中心处搭建局域网络进行数据传输，前端点位数据首先接入分控中心进行分布式存储，总控中心对所有视频进行管理、浏览及解码上墙，并对重要点位视频进行集中存储。

1、针对项目地域因素，选用光纤组网，更大带宽，更低延时传输，保证大码流高清图像流畅7×24不间断稳定传输；

2、商城面积大，纵深距离远，确定以光纤为介质，搭建无干扰、易扩容光纤网络通信系统；

3、减少组网层级，简化系统拓扑机构，让组网简洁明了，物理拓扑结构去繁化简，易布局，易维护；

4、传输设备应具备良好的抗干扰能力以及防雷能力。

光网视解决方案

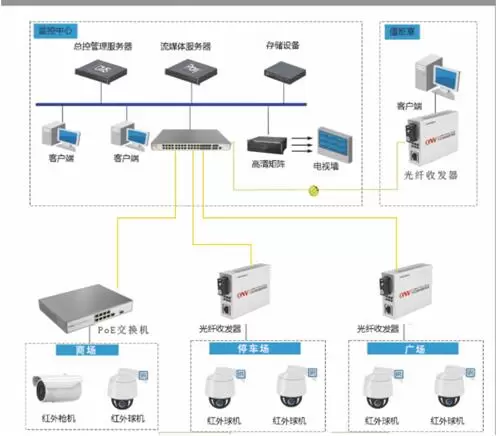

1、拓扑架构：采用星型拓扑结构组网，实施两层架构，简单拓扑增强系统稳定性；

2、带宽配置：接入层采用百兆下联、千兆上联POE供电交换机，搭建最高配置带宽链路；

3、链路介质：链路通信全部采用光纤通信，接入层千兆上联，带宽保障，无干扰，易扩容；

4、设备配置：接入层采用光网视1光1电千兆收发器（ONV1110-SCX-O）、8+2百/千兆POE供电交换机（POE31108PF）；汇聚与核心层采用36口三层网管万兆核心以太网交换机（ONV38036FM）。

    系统产品介绍

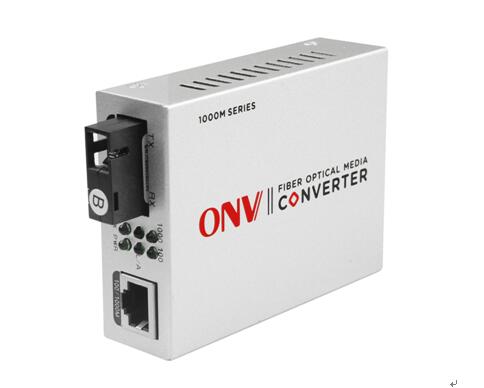

光网视1光1电千兆收发器： ONV1110-SCX-O

◆全千兆设计，1个千兆自适应电口，1个千兆SFP扩展槽

◆支持IEEE802.3x全双工流控和背压式半双工流控

◆RJ-45端口10/100/1000M自适应，支持极性自动翻转

◆支持MAC地址自学习功能，自动更新功能

◆背板带宽：1Gbps(无阻塞）

◆MAC地址：1k

◆支持全双工和半双工自动协商方式

◆IP30防护等级，散热性能优良的镀锌机壳（防腐、防锈、抗干扰）；

◆通过CE、FCC、ROHS产品认证，公司系列产品通过ISO9001质量体系认证，严格把控产品生产流程，产品使用稳定可靠；

◆低功耗设计，采用绿色以太网节能技术、光电互控技术、晶片温度检测技术等，提高产品稳定性；

◆网络传输性能优化设计，Cat.5e非屏蔽网线轻松实现100米以内信号传输，无需额外配置，轻松实现光/电转换（0-100km）高速远距离传输；

◆每端口均有功能指示灯，可实现快速判断端口连接或故障状态；

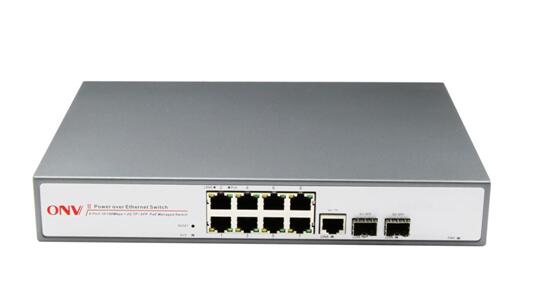

    光网视10口百/千兆POE供电交换机： ONV-POE31108PF

◆8*10/100MPOE电口+2个千兆光电复用口供电交换机

◆支持IEEE802.3af/at标准；单端口最大提供30W的功率；

◆4KV防雷、6KV静电防护和抗干扰能力；

◆背板带宽14.8Gbps，交换机包转发率4.17Mpps@64byts，16KMAC地址，采用无阻塞架构设计；

◆采用台湾Realtek公司企业级以太网交换机芯片方案，全协议遵循IEEE802.310BASE-T、IEEE802.3u100BASE-TX、IEEE802.3ab1000BASE-T、IEEE802.3z国际标准；

◆采用军工级MicrosemiPoE芯片方案，智能化供电管理，自动识别AF/AT设备，自动识别PD功耗，有效降低故障率，增强系统稳定性，降低系统功耗；

◆网口浪涌保护4KV,电源输入端口浪涌保护6KV；

◆IP30防护等级,镀锌钢材金属机壳(防腐、防锈、抗干扰，抗冲击)；

◆桌面，机柜式安装方式，适用于桌面平放或19寸机柜安装于室内环境；

◆内置企业级满载开关电源，电源功率冗余量为20%；

◆通过3C、CE、FCC、RoHS产品认证检测，具备公安部委托检验报告；

◆网络传输性能优化设计，上联口采用2个千兆光电复用口，连接使用及维护方便。

◆即插即用，无需配置，简单方便。

◆用户可通过电源指示灯(P)、PoE工作指示灯（PoE）、端口状态指示灯（Link），轻松了解设备工作状态。

◆支持壁挂式、桌面式及19寸机柜安装多种安装方式。

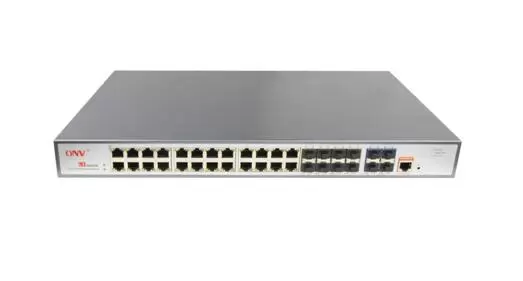

    光网视网管型36口百/千兆工业级以太网交换机： ONV38036FM

◆24*10/100/1000M电口+8*GF千兆光纤口+4*10G万兆SFP+网管交换机

◆交换机背板带宽：598Gbps;MAC地址表：32K；包转发缓存：32M。

◆支持IEEE802.1QVLAN，QinQ，VoiceVLAN，用户可以按需求灵活划分VLAN。

◆支持QoS，支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。

◆支持ACL，支持IGMPV1/V2组播协议，支持IGMPSnooping，MLDSnooping满足多终端高清视频监控和视频会议接入需求。

◆支持组播VLAN、组播过滤，高效传输数据，节省网络带宽，降低网络负载。

◆支持IP地址、MAC地址、VLAN和端口四元绑定，对数据包进行过滤。

◆支持ARP防护，支持802.1X认证，支持端口安全，当端口学习MAC地址数量控制，防护各种网络恶意攻击。

◆支持STP/RSTP/MSTP生产树协议，消除二层环路、实现链路备份；支持G.8032，支持<20ms快速环网保护

◆支持静态汇聚和动态汇聚，有效增加链路带宽，实现负载均衡、链路备份，提高链路可靠性。

◆支持Web网管、CLI命令行，SNMP（V1/V2/V3）等多样化的管理和维护方式。

◆支持RMON、系统日志、端口流量统计，便于网络优化和改造。

◆支持线缆检测、Ping检测，支持LLDP，方便网络管理系统查询及判断链路的通信状况，支持NMS平台软件集中管理。

    系统优势

1、产品高稳定性

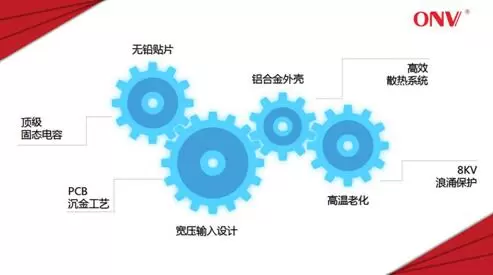

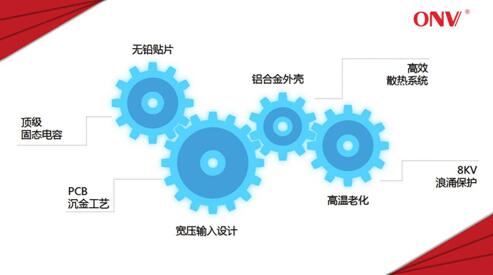

采用固态电容，无铅贴片工艺，具备8KV浪涌保护，宽温适应能力。PCB采用沉金工艺制作，降低不良率，提供信号可靠性，提供抗氧化能力，延长线路寿命；国内最先进无铅贴片、焊接、组装工艺，安全环保，耐高温能力强，提升设备抗震系数；电容选用高端钽电容，具备长寿命、耐高温、高准确度、不易燃、优良频率特性等；高效能满载开关电源，宽压输入（AC100~240V,50/60Hz），过流保护（内置熔断保险丝），6KV浪涌防护设计，高达25%的功率余量设计；采用铝合金型材金属机壳，IP40防护等级，更强防腐、防锈、抗干扰等性能；交换机网口均采用3μm镀金工艺，耐磨、抗氧化、易导电，减少网络卡顿，提高用户体验；满足7×24小时不间断工作需求。

    2、光纤长距离稳定传输

系统中采用了光网视1光2电千兆工业收发器，传输频带宽、通信容量大。信号传输损耗低、中继距离长，尽可能减少安装问题。

3、安防专用“大缓存”智能调度流畅设计

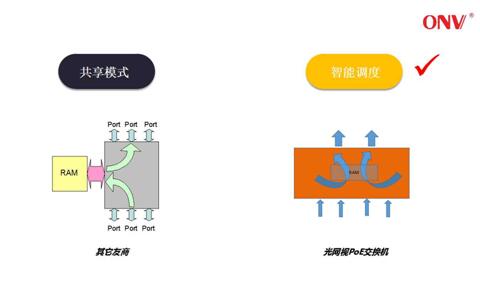

杜绝视频卡顿，配置大缓存，存储转发机制保障数据安全可达线速转发效率，为高清视频传输保驾护航。

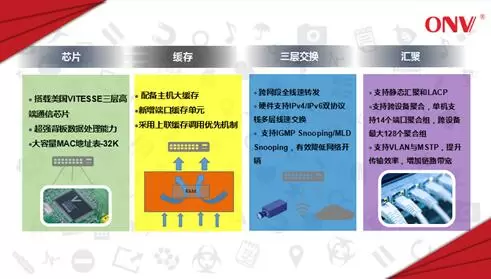

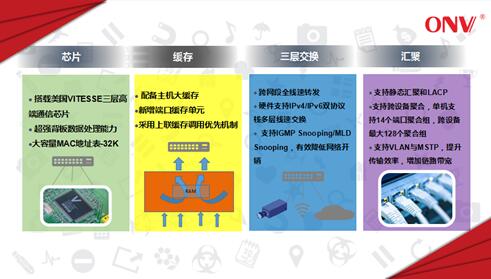

    4.军工级专业通信芯片，高能力数据处理优势

通信采用美国进口高端通信VITESSE芯片方案，高稳定性，大吞吐量，低延迟，优异的流控策略。

    系统客户收益：

光网视在重庆市观音桥大融城的视频监控系统建设中，无论是网络拓扑设计，还是交换机的选型方面，依照项目招标方要求，坚持实用性为主原则，充分考虑了旅游区的特殊应用环境以及网络高清视频传输大带宽、高码流的需要，解决了由于受到高温、高压和高强度电磁干扰等对交换机的视频处理造成一系列麻烦，满足了安防监控网络化、智能化、高清化应用需求，打造“实用性、可靠性、安全性、先进性、易管理、易维护”的多位一体高清视频传输系统。
