小区嵌入式DVR经济型监控方案

　　1.概述
　　近年来，随着社会经济和科学技术的飞速发展，城乡居民的生活水平有了显著的提高，居住条件不断改善，人们对安全技术防范的要求也越来越高，但是犯罪手段也在不断变化。人们在解决了居住问题后，日益关心的是居住安全，因为对于是那些流窜作案的犯罪分子往往选择居民住宅区作为攻击目标，入室盗窃、抢劫、杀人案件层层发生，以往靠小区保安以人防为主的防范措施已远远满足不了人们的安全需要。为了打击各种各样的经济刑事犯罪，保护国家和人民群众的生命财产安全，保证各行各业和社会各部门的正常运转，采用高科技手段预防和制止各种犯罪已成为小区监控系统的发展方向。
　　2.需求分析
　　通过小区监控系统对各重点部位进行全天24小时、不间断的有效监控;
　　监控摄像机选型需充分考虑小区夜间光线条件，保证夜间图像清晰有效;
　　应采用基于H.264视频偏解码标准的设备进行图像存储;
　　所有的视频数据实时存储，录像资料保存1个月以上;
　　存储设备记录的图像信息应包含监控点的标识、日期、时间，应能按日期、时间、视频通道标号及摄像机位置便捷检索回放;
　　监控系统具有良好的扩展性能，可以适应小区规模不断扩展的需要;
　　系统有电视墙显示和控制功能;
　　物管人员和公安机关可以通过互联网络在授权下监视和查询有关的监控图像信息;
　　周界防盗报警控制主机采用总线方式与前端设备连接。
　　周界探测器采用主动式红外对射探测器。
　　周界防盗报警系统和电视监控系统报警联动。
　　能够通过实施该安全防范系统对小区住户、小区周边、小区内重点区域和周边区域进行有效监控，充分保障住户的财产和人身安全;

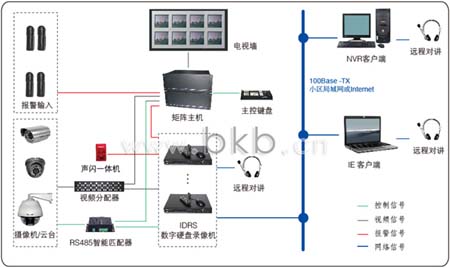

　　3.系统原理图

    4.系统组成
　　1)视频监控系统
　　在小区主要道路、路口、广场等位置安装红外夜视高速球摄像机。
　　在地下车库出入口、地上停车场出入口安装照车牌摄像机。
　　在围墙周围安装长距离红外夜视摄像机或红外夜视高速球摄像机。
　　在地下车库内安装枪型长距离固定焦距红外夜视摄像机。
　　在小区出入口安装红外夜视高速球摄像机或固定焦距红外夜视摄像机，如果在出入口需要对进出车辆进行车牌识别录像，还需要安装车牌摄像机。
　　在楼道内安装半球型定焦红外夜视摄像机。
　　在电梯轿厢内安装防暴半球摄像机或防暴飞碟摄像机。
　　监控中心配置操作台和电视墙，操作台内安装PC式数字硬盘录像机，电视墙配置若干台液晶监视器，电视墙图像使用矩阵切换器三维操作键盘进行图像切换和云台控制，地面铺设防静电地板，设立独立UPS。
　　2)报警系统
　　在周围围墙位置根据围墙长度安装适合的红外对射探测器。
　　物业财务室等重要位置安装双鉴探测器或三鉴探测器。
　　5.主要设备参数
　　1)红外匀速球(室外适用)
　　集摄像机、红外灯、云台和解码器于一体;
　　摄像机与红外灯分仓设计，夜间无反光现象;
　　红外灯设计带限流和稳压过载保护功能，保证红外灯长时间工作;
　　金属机芯，结构精致稳固;
　　带自动温度控，双层防晒结构，适合各种气候环境使用;
　　内置防雷模块，有效提高球机的防雷击和抗干扰能力;
　　标配含AC220/24V稳压器。
　　图像传感器:1/4”SONYSuperHadCCD
　　水平分辨率:480线
　　最低照度:Color:0.1Lux，B/W:0.01Lux
　　光学变焦:22X，f=3.9～85.8mm;数码变焦:16X
　　日夜转换:自动(双滤光片切换)Auto自动
　　红外夜视距离:100米
　　通讯协议:Pelco-D，Pelco-P可选
　　水平/垂直扫描范围:水平:0~355度垂直:0~90度
　　水平/垂直扫描速度:12度/秒
　　通讯:RS-485
　　电源:AC24V，50/60HZ(标配含AC220/24V稳压器)
　　工作温度-25?C~50?C(RelativeHumidity:95%max.)
　　2)红外照车牌摄像机(室内外通用)
　　彩色/黑白自动转换(ICR双滤光片自动切换);
　　金属外壳，防暴设计;防水、防尘，符合IP66防护等级;
　　能够清晰采集车辆的车牌号码(夜间采集车牌图像为黑白图像，但可兼顾夜间普通保安监控);
　　图像传感器：1/3”SONYSuperHADIICCD
　　水平分辨率：540电视线
　　日夜转换：自动(ICR双滤光片切换)
　　最低照度：0.01Lux
　　镜头：9-22mm手动变焦镜头
　　红外夜视距离：10米，红外灯亮度可调;
　　电源：DC12V
　　工作温度：-10℃~50℃(RelativeHumidity:95%max.)
　　3)50米室外防水红外夜视摄像机(非温控型，室外适用)
　　可以外部直接调整镜头远近和聚焦
　　防水，防尘，达到IP66防护等级
　　图像传感器：1/3″SONYSuperHADCCDII
　　水平分辨率：420电视线
　　镜头：9-22mm固定光圈手动变焦镜头
　　最低照度：0.01Lux/F1.2;0Lux(红外灯开启)
　　红外灯有效距离：50米
　　电源：DC12V
　　工作温度：-10oC~50oC(相对湿度:最大95%)
　　4)60米室外红外夜视全天候摄像机(温控型，室外低温环境适用)
　　防水，防尘，达到IP66防护等级
　　内置加热器和风扇，适合全天候使用
　　图像传感器：1/3″SONYSuperHADCCDII
　　水平分辨率：420电视线
　　镜头：6–15mm手动光圈手动变焦镜头
　　最低照度：0.01Lux/F1.2;0Lux(红外灯开启)
　　红外夜视距离：60米
　　风扇、加热器：有
　　电源：DC12V
　　工作温度：-25oC~60oC(相对湿度:最大95%)
　　5)30米海螺红外夜视摄像机(楼内走廊适用)
　　3.5英寸，塑胶外壳，适合室内壁装或吸顶安装
　　图像传感器：1/3″SONYSuperHADCCDII
　　水平分辨率：420电视线
　　镜头：4-9mm固定光圈手动变焦镜头
　　最低照度：0.01Lux/F1.2;0Lux(红外灯开启)
　　夜视距离：30米
　　电源：DC12V
　　工作温度：-10oC~50oC(相对湿度:最大95%)
　　6)2.5寸防暴半球摄像机(电梯轿箱适用)
　　2.5英寸，防暴金属外壳，可有效抵挡外来撞击
　　室内吸顶安装
　　图像传感器：1/3″SONYSuperHADCCDII
　　水平分辨率：420电视线
　　镜头：4-9mm固定光圈手动变焦镜头
　　最低照度：0.01Lux/F1.2
　　电源：DC12V
　　外型尺寸：108×69.5mm(Φ×H)
　　工作温度：-10oC~50oC(相对湿度:最大95%)
　　7)彩色飞碟摄像机(电梯轿箱适用)
　　防暴金属外壳，可有效抵挡外来撞击
　　室内吸顶安装
　　图像传感器：1/3″SONYSuperHADCCDII
　　水平分辨率：420电视线
　　镜头：3.6mm
　　最低照度：0.1Lux/F1.2
　　电源要求：DC12V
　　尺寸：86×57mm(Φ×H)
　　工作温度：-10oC~50oC(相对湿度:最大95%)
　　8)硬盘录像机
　　采用Linux实时操作系统，高稳定性
　　支持手动录像、移动侦测录像、报警触发录像等多种录像方式
　　支持4路同步回放，可以按录像类型、时间、日期等方式回放检索
　　可按录像类型、时间、日期等方式检索录像资料，16倍速快进快退
　　支持面板、鼠标、遥控器操作
　　支持局域网和广域网访问,支持动态IP地址
　　压缩标准：H.264
　　视频输入：16路(BNC,1Vp-p,75Ω)
　　预览分辨率：PAL:704*576,NTSC:704*480
　　压缩分辨率：PAL:352×288，NTSC:320×240(CIF)
　　录像速度：PAL:25帧/秒/通道，支持1/3/6/12/25fps和用户自定义
　　VGA输出：1路
　　音频输入：4路(RCA)
　　音频输出：1路(RCA)
　　报警输入输出：8路/4路(开关量信号)
　　网络接口：1个RJ45，10/100M自适应
　　通讯接口：1×RS422,1×PS/2,1×USB2.0
　　硬盘接口：2×SATA(单盘最大2TB)
　　9)矩阵
　　微机模块化、高密度矩阵设计;
　　单机最大255台摄像机和32台监视器;
　　菜单综合设置，中英文菜单显示可选择;
　　系统时间、日期、运行状态、摄像机标题屏幕显示;
　　键盘口令输入，优先级操作;
　　系统可分区，管理系统安全;
　　自由、程序、同步、群组切换多种切换方式;
　　视频切换、报警控制三位一体;
　　控制恒速或变速云台/控制电动镜头;
　　内置16路报警输入/2路报警联动输出，可扩容;
　　警后联动视频切换、自动录像;
　　报警输出可编程;
　　系统支持RS-485、RS-422和RS-232三种通讯方式。
