一、现场情况

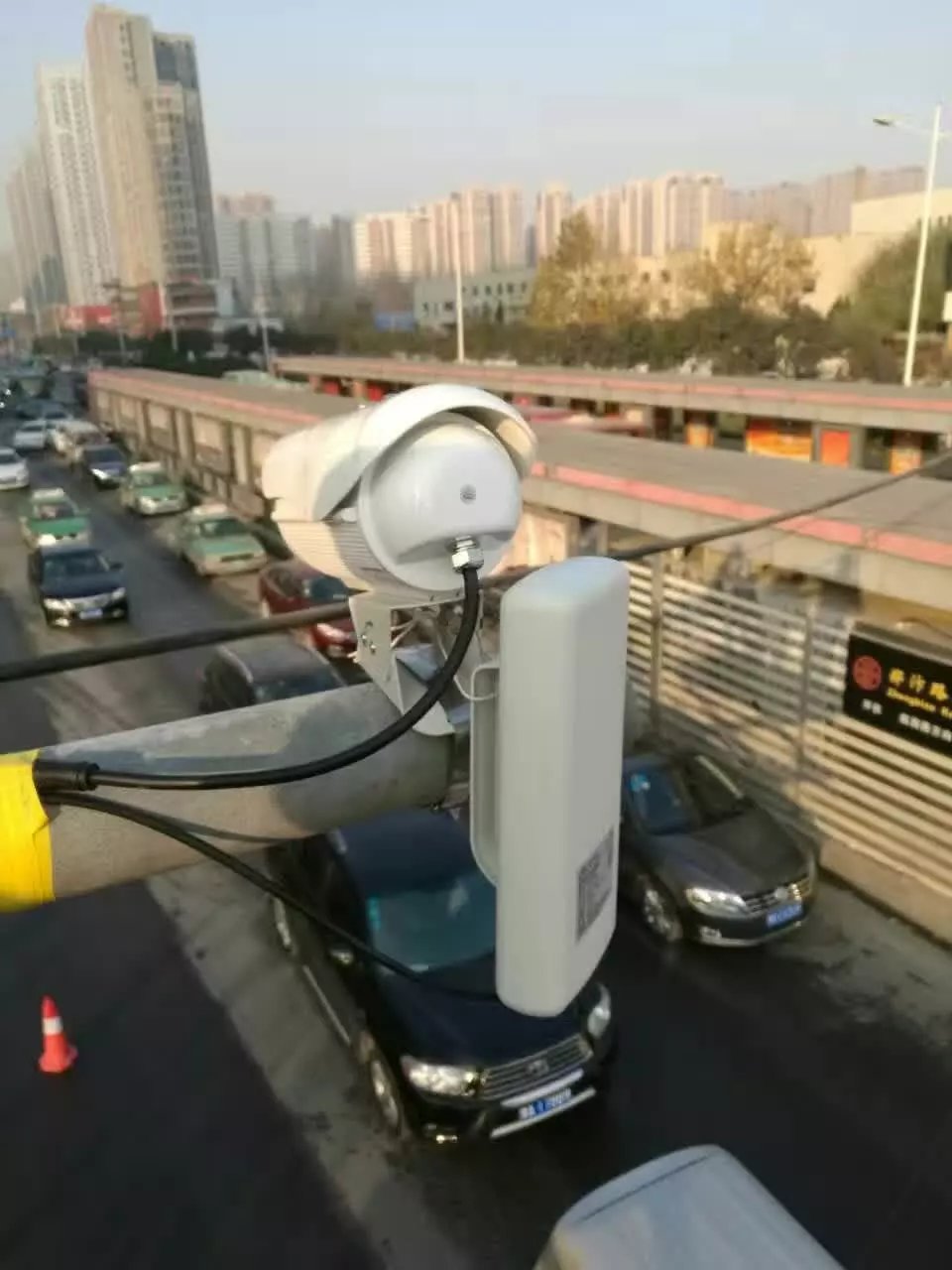

现场是一条7.2公里的道路，共安装了112个网络高清200万像素摄像头。在路的另一侧设置机房。信号需要传到监控中心。考虑到道路有弯度，可以根据道路具体情况设置相应的中继点进行信号的传输。
二、解决方法
根据距离选择传输网桥。如果需要设立中继的，考虑到中继的距离。如果可以直接传到监控中心的，考虑发射端到监控中心的距离。
1~3公里，可用LA-5830F无线网桥进行传输。
8公里以内，可用LA-5839无线网桥进行传输。
中继处，根据前端网桥的数量来决定使用接收网桥的数量。传回监控中心的可以用800M的无线网桥。
以下方案为部分假设方案，具体要根据实际情况再行调整。
注意：发射与接收之间，要保证空旷无遮挡。如果有遮挡，可设置中继。
三、初步方案设定：
假设共有3个弯道，需要做3个中继点。
大概2.5公里处一共有28个摄像头，不能直接传到监控中心，中继点距离这28个点位不超过3公里。28个摄像头处各安装1台LA-5830F无线网桥进行发射。中继处用7台LA-5830F无线网桥进行接收。接收到信号之后通过交换机集中之后再用1台LA-5839A无线网桥把信号传到监控中心，监控中心用1台LA-5839A无线网桥接收。
中继2，中继3同中继1的方法。
最后的28个摄像头可直接传到监控中心，每个摄像头连接1台LA-5830F无线网桥进行传输，监控中心用7台LA-5830F无线网桥进行接收。
监控中心接收到信号之后通过交换机集中再进到网络硬盘录像机(NVR)存储显示。

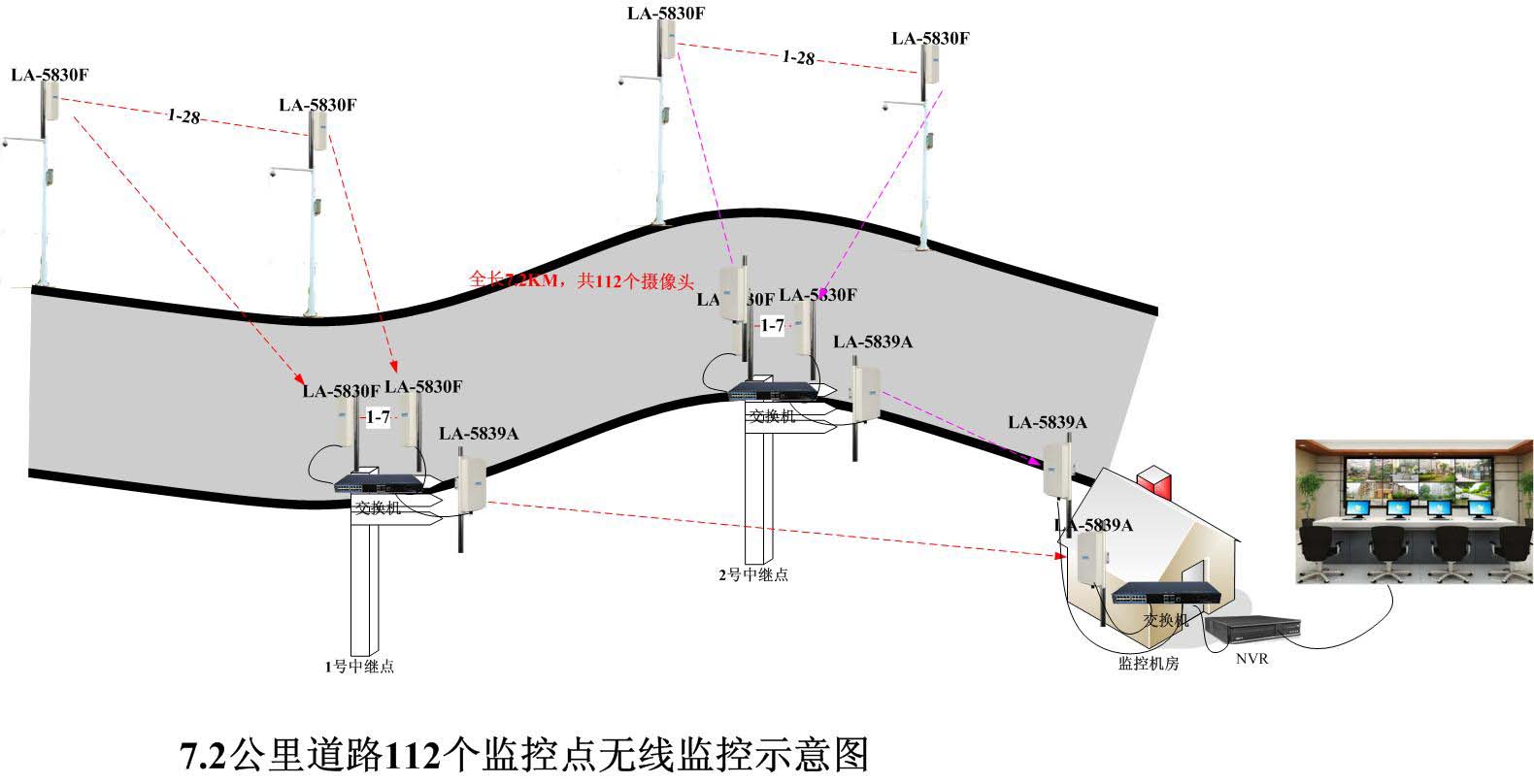

四、系统图
(
大概原理图
)
根据不同的距离选用不同的无线网桥，还配置了800M的高带宽无线网桥，带多个摄像头也没有压力。莱安的无线网桥距离不同有不同的选择。如果自己不好把握，可以直接咨询莱安，会帮你配置好合适的无线网桥。
