■背景

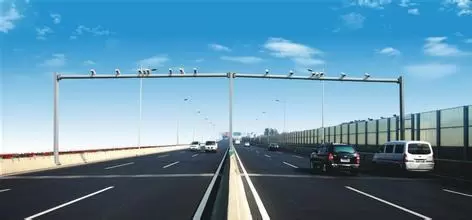

【安防在线 www.anfang.cn】本项目应用于某区高速公路段，在本路段上设置多个监控点，实时进行交通流疏通管理，并设有多个监控中心支点，层级管理，于此同时也是对平安城市及“天网”工程项目推广应用，为城市安防实时监控，在一定程度上为交通执法提供便捷。
■需求分析
根据需求及建设目标，监控指挥中心具备统一管理系统，集中网络控制系统，视频监控系统等多效实时监控摄像要求。
此系统实现通过网络及通信传输，将覆盖全程公路汇集多种信息传输到指挥控制中心监管平台，实现信息快速传输资源共享、统一处理。
■功能分析
1.室外监控信息传输
室外环境因素，设备在高速公路上需要持续运行，对于设备的稳定性能要求较高，而普通的电信级设备(如，普通以太网光纤交换机)其广泛应用于商业领域，或是普通层级的传输交换功能，其设备各器件的工业制造要求也都不同，而工业级因此更适用于需持续运行的工业通信应用。
2.实时传输信息功能
1)通过网络传输视频信号，实现对现场进行实时监控
2)各支点监控系统所有监控信息均可实时调阅
■方案应用
根据此公路要求可设置8个监控中心点，分别包括二、三层监控支点，统一传输到交通管理总机房。在此可选用天博此系列工业级千兆2光8电交换机，一端可支持8个支点的监控摄像，同时具备2个上联光口，进行环网传输。
方案图
■方案优势
1、全千兆速率光纤传输，可使传输距离传输至120公里，保障信息传输稳定
2、工业级交换机，具备工业特性工作温度，设备工作温差大，适应多种工业环境
3、工业级环网交换机，支持环网链路、冗余环网(自愈时间<15ms)
4、工业级系列交换机可自选配POE供电功能，应用领域更广泛，更多样化
■方案产品

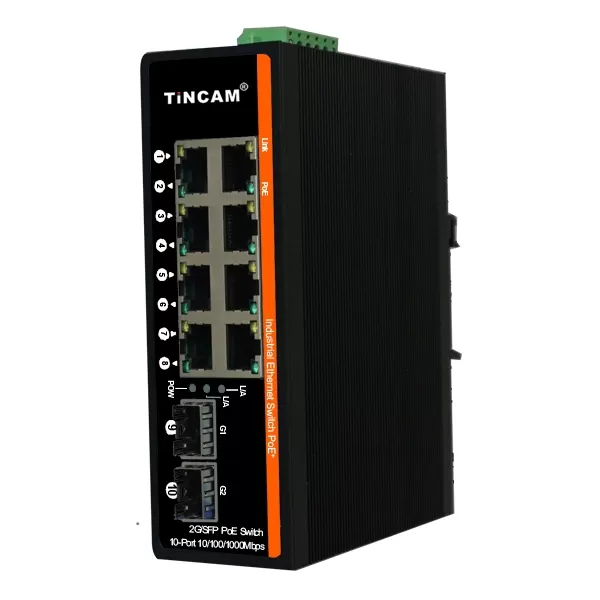

工业环网交换机 二光八电交换机系列
产品简介
TBC-GF2729-D20系列千兆非管理型冗余以太网交换机配有2个千兆以太网端口(SFP)，方便构建千兆冗余环网。支持冗余环网(自愈时间<15ms)、RSTP协议，增强了网络系统的可靠性和实用性。其可靠的硬件设计特别适用于需持续运行的工业通信应用。
特点和优势
支持命令行界面(CLI)，方便快速配置主要管理功能
支持私有环协议(自愈时间<15ms)和RSTP以太网冗余
IGMPSnooping用于过滤多播流量
支持基于端口的VLAN、IEEE802.1QVLAN
支持端口镜像、多播、广播风暴控制
支持QoS和ToS/DiffServ，增强网络稳定性
支持链路聚合，优化带宽利用率
支持带宽管理，确保网络稳定性
支持基于MAC地址的端口锁定，防止非法入侵
继电器输出，实现自动报警
