不知道大家是否有了解过电梯监控系统的网线线缆的布线方式呢？如果没有，下面就带大家了解一下。

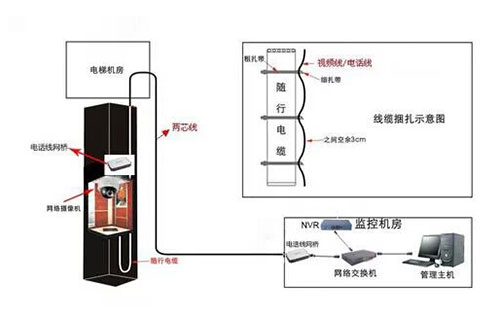

1、视频电缆走出电梯井的位置选择：理想的选择应在井的中部，因为这时井内随行视频电缆长度，大约只有井深的一半多一点，最短，自然引入的干扰也最小；但工程上这种出线要求，只能看情况争取，实际工程不一定允许。
2、过去，在不明白原理的情况下，多数出线位置都是和其他随行电缆一起走，从电缆井的顶部或底部走出。这种情况下，考虑到只有一半电缆是随行运动的，另一半只是固定延伸连接，不运动，我们把这部分叫着”不动电缆”；这就提供了一种可能：那一半随行运动电缆只能与其他随行电缆一起捆绑走线；而另一半不动电缆可以选择远离随行电缆单独走线的方法，在电梯井内把视频线紧贴井璧垂直走线，并把这部分电缆穿金属管或走金属槽，以屏蔽干扰对这部分电缆的影响，比较有效。
3、随行运动部分的视频电缆与其他随行电缆捆扎时，设计者应充分了解其他随行电缆的结构和分布情况，捆扎时视频电缆应尽量远离电流大、频率高的电缆，靠近电流小频率低的电缆捆扎；这里，哪怕有1厘米的选择可能也要争取，因为干扰影响大小至少与距离平方成反比；
4、摄像机金属外壳、NC头的外壳、同轴电缆的外导体等视频信号的”地”，和电梯轿厢、导轨等要绝缘，这在安装摄像机时要特别注意。摄像机供电应优选集中直流供电方式，其次是选择轿厢照明电，不能用动力电。供电、控制等监控用电缆，尽量选用带屏蔽的电缆，防止干扰信号向外泄露。
5、从电梯井出口到控制中心的视频电缆，应走金属管或走金属槽，以屏蔽沿途环境干扰对这部分电缆的影响，并注意这部分屏蔽与电梯井内的屏蔽，应做好电气连接。
据了解，布放视频信号线从监控中心至电梯机房预先留好的视频接口处即可，电梯机房至电梯轿箱内的视频信号线由电梯专业厂商完成布线（布放随行电缆时一道完成），电梯施工专业单位在电梯机房内预留视频接口（取电原则一样）。若需装楼层显示器，需协调专业单位在电梯轿厢内预留220V电源。
