模数同传解决方案 加速模拟到IP无缝升级

　　视频监控系统现状及问题

　　1、模拟到IP的过渡期

　　随着人们对监控系统清晰度要求的提升及高清视频监控技术的不断发展，视频监控系统从模拟系统发展到IP系统，这是一种趋势，也是一种必然的结果。但是从目前的监控市场状况来看，模拟摄像机的市场份额仍然是大于IP摄像机的，当前监控系统领域仍然由模拟视频监控系统主导，模拟监控过渡到网络IP监控还需要走过一段过渡期。

　　2、过渡期需解决的问题

　　无论从系统的设备组成还是从系统布线方面来看，传统的模拟监控系统与网络监控系统都是两种完全不同的监控系统解决方案，因此两者之间的过渡不是一夕间就能完成的。从模拟到IP的过渡期还存在很多亟待解决的问题，IP摄像机的普及在传输方面面临三大挑战：

　　首先，现有模拟监控系统工程普遍使用同轴电缆布线，而网络监控系统基于网络传输，如果进行旧工程改造，整个布线需要全部替换，成本和工程施工量会大大增加，代价比较高；其次，IP摄像机受到传输距离的限制(非屏蔽超五类是100米)，通常需要增加中继设备来提高传输距离；最后，监控项目对预览的实时性要求非常高，而普通的广域网IP摄像机预览视频延时一般在1-4秒之间(主要由视频编码缓存、视频解码缓存和网络传输延时导致)。

　　另外，全球范围内有数以百万计的基于同轴电缆的监控项目，投资巨大，有些线缆还远未到使用寿命，如果对原有系统进行改造，重新打造IP网络监控系统不仅十分困难，耗时耗资巨大，还会造成原有投资的浪费。那么，有没有一种方式可以将这些大量的同轴电缆进行二次利用，从而缩短项目的建设周期、减少建设成本以及人员成本?

　　SLOC技术解决模数同传问题

　　SLOC技术介绍

　　正是因为能够有效解决上述问题，2010年10月，Intersil的SLOC(security link over coax)同轴电缆复合视频传输解决方案一经推出，便立刻成为业界关注的焦点，并在2012全国优秀IC和电子产品解决方案评选活动中荣获“智能城市及交通方案”类“最佳方案”奖。

　　根据Intersil的官方解释，SLOC是一种采用先进的PHY调制解调器技术的解决方案，可以通过一条同轴电缆同时传输模拟CVBS视频、高清数字IP视频信号以及RS-485控制信号，即SLOC=模拟视频+IP码流+RS-485信号。该解决方案允许百万像素级现代IP摄像机使用现有的CCTV同轴电缆基础设施，无需使用新的线路或进行电缆修改，从而显著减少成本和节约资源，使安防监控行业从传统模拟监控系统无缝切换到数字IP安全监控系统变得极为简单，并且监控距离可达300-500米。SLOC技术的出现，视频监控系统从模拟CCTV到网络IP监控的无缝过渡带来佳音。

　　Intersil Techwell SLOC™解决方案是由一个基于SLOC技术的摄像机调制解调器PHY芯片TW3801和一个基于SLOC的接收机调制解调器 PHY芯片TW3811组成。TW3801和TW3811是高度集成的调制解调器PHY子系统，其中包括一个模拟前端 (AFE)、一个数字调制解调器和两个以太网介质无关接口(MII)。TW3801将其收到的CVBS信号和以太网MII信号一对一地组合成一个通过同轴电缆传输的专有输出信号，TW3811则将其从基于SLOC技术的摄像机调制解调器PHY IC收到的信号进行对等解码。

　　SLOC技术应用

　　SLOC解决方案的推出，可以有效解决IP监控系统面临的几大问题。

　　首先，支持基于现有的同轴电缆基础设施上传输720p/1080P高清IP码流而不影响现有CCTV服务；其次，嵌入式模拟CVBS视频支持无延迟实况观看和数字IP摄像机控制，支持IP码流本地传输距离延伸至500米，由此大大减少为了提升网络传输距离而增加中继设备所带来的延时；最后，无需重新布线或修改电缆，显著地节约了成本和资源，使得传统的模拟监控系统得以平滑地过渡到IP网络监控系统。

　　SLOC技术除了可以解决上述模拟到IP的过渡难题，实现视频监控系统从模拟CCTV到网络IP监控的无缝过渡，并且极大缩短施工周期和建设成本，加速IP网络高清的实现，还由于其技术的灵活性和易用性，可通过多种方式集成进原有的模拟监控系统。

　　其中一种是方式是将SLOC芯片嵌入到网络摄像机及混合DVR上，SLOC芯片可以非常简单地嵌入到网络摄像机及混合DVR中，而产品的硬件并没有增加太大的难度。当传统的模拟监控系统升级到IP高清时，无需改造线路，仅需将前端模拟摄像机和后端DVR更换为集成了SLOC的两对PHY芯片后的网络摄像机和DVR即可，无需进行线路改造。另一种方式则是将SLOC技术应用到外置的设备上，而不用改动其原来的产品设计，这种方式可以极大地缩短开发周期，客户可以基于Intersil发布的网络摄像机前端发射模块和DVR后端接收模块的参考设计，自行开发出符合本公司要求的模数同传外置产品。

　　SLOC技术应用方案分析

　　以上SLOC技术应用方式，我们决定将SLOC技术应用于外置设备的方式，并结合应用了同轴网络传输设备系列产品。

　　该产品可将网络信号、CVBS信号以模拟方式传输的设备，将网络信号和CVBS信号通过同轴电缆超低损耗地传送到远端。并可以直接对IP摄像机供电，简化了实际的工程安装，同时降低了成本。

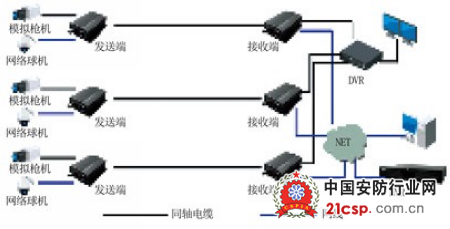

　　同轴网传产品的典型应用方案如图1所示。发送模块既可接模拟摄像机，也可同时接IP网络摄像机，通过同轴电缆同时传输CVBS模拟视频信号和IP网络视频信号后，接入后端接收模块，经过接收模块后又可重新分出模拟和IP视频信号，模拟信号直接接DVR录像存储或本地预览，IP信号可接入网络进行NVR录像存储或客户端预览。

　　SLOC技术面临的问题

　　SLOC系统需要TW3801和TW3811芯片的配套使用才能达到混合传输和接收，因此一致性标准问题将成为制约SLOC技术发展的重要问题。目前，Intersil正在与SONY一起推动HVSA(Hybrid Video Surveillance Alliance)组织进程，一是为了继续推广SLOC的技术，二是解决一致性标准问题。而对安防监控厂商来说，也有必要积极参与此类标准性问题的讨论和制定，更好地推进一致性标准的建设，加速模拟监控系统向真正的IP网络监控的过渡，更早一步实现真正的网络化监控管理和网络高清监控体验。
