油田油井大多都分布在各采油场，油井工作状况的监测和控制，一直是采油场一项重要和困难的内容，一般的油井大多为油井巡视员或维修工定期巡回检查，随着油田现代化管理水平的不断提高，早期的巡视员方式已逐渐被油井无人值守所代替。研祥采用EIP平台与目前现有的工业控制技术，整合出适合国内油井实际情况的无线遥控遥测系统。
系统构成

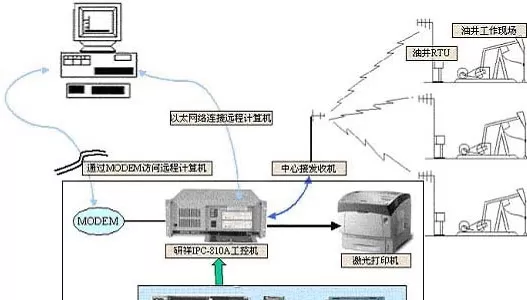

本系统结构如图1所示，系统主要由采油场监控中心和油井无线遥测遥控主机、传感器、电机控保装置等组成。采油场监控中心一般设置在矿部、办公室或其它监控调度部门，包括有一台工业控制计算机、一台激光打印机和监控中心收发信机以及油井无线遥测遥控主机(RTU)等部件。
系统工作方式
油井工作状态传感器主要有温度传感器，电压传感器，电机电流传感器，被监控开关断/合传感器，它们将油井的工作状态变换成对应的电压或电流值送至远程智能无线RTU。本系统留有扩展接口，可根据油井实际现场控制情况进行增加。

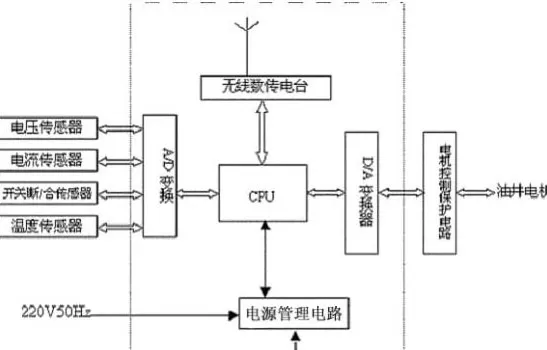

油井RTU由带有A/D，D/A变换器的高性能的单片机，电源管理电路，蓄电池供电电路以及无线数传电台组成。A/D变换将传感器送来的表示油井状态的模拟信号变成数字信号，再由无线数传电台进行信号处理和调制，以射频信号的形式幅射到空间。电源管理电路是用来监测交流电源用，一旦交流电源断电，自动转为畜电池供电。当交流供电正常时，又恢复由交流电源供电并对蓄电池充电，始终保持RTU供电正常。如图2所示。
监测中心收发信机从空中接收到由油井遥控遥测主机的信号后，通过对射频信号放大、解调，恢复成数传信号送中心工业控制计算机处理计算，实时监测油井工况。当有异常时，中心工业控制计算机立即向油井遥控遥测主机发出控制命令，控制电机停机待修。这样可以实现整个系统的自动化运行，无人职守进行整个系统的监控。
