一、引言
国家电网和南方电网分别投入巨资建设电动汽车充电站和充电桩等与新能源汽车相关的配套充电设施，随着两大电网制定了在全国大规模建设电动汽车充电站和充电桩的计划，电动汽车充电站建设已经进入快车道，而随着“互联网+”概念的提出，则将利用互联网的平台、信息通信技术把互联网和包括传统行业在内的各行各业结合起来，从而在新领域创造一种新生态。
关键字：无线RTU；工业级RTU；充电桩；新能源；互联网+
二、充电桩

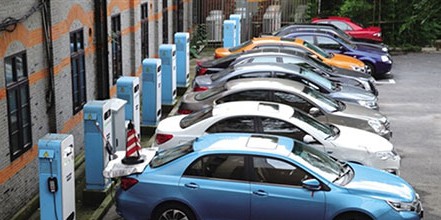

充电桩是新能源电动力车的电站，其功能类似于加油站里面的加油机。每个充电桩都装有充电插头，充电桩可以根据不同的电压等级，为各类电动车辆充电。电动汽车充电桩采用的是交流、直流供电方式，充电时，需要刷充电卡，充电桩显示充电量、充电时间以及费用等数据，并打印单据，可实现计时充电和计量充电功能。
三、应用前景
由于充电桩的功能类似于加油机，其用途的特殊性决定了充电桩建设的特点是被测点多、分散、覆盖面广、通信距离远，需集中管理。并且随着新能源汽车的急速发展，对其网络拓扑要求具有灵活性和扩展性的结构，因此，电动汽车充电桩通信方式的选择应考虑如下问题：
（1）通信的可靠性――通信系统要长期经受恶劣环境和较强的电磁干扰或噪音干扰的考验，并保持通信的畅通。
（2）建设费用――在满足可靠性的前提下，综合考虑建设费用及长期使用和维护的费用。
（3）双向通信――不仅能实现信息量的上传，还要实现控制量的下达。
（4）多业务的数据传输速率――随着以后终端业务量的不断增长，主站到子站、子站到终端之间通信对实现多业务的数据传输速率要求越来越高。
（5）通信的灵活性和可扩展性――由于充电桩（栓）具有控制点面多、面广和分散的特点，要求采用标准的通信协议，随着“ALLIP”网络技术趋势的发展以及电力运营业务的不断增长，需要考虑基于IP的业务承载，同时要求便于安装施工、调试、运行、维护。
四、通讯方式
电动汽车充电桩属于配电网侧，其通信方式往往和配电网自动化一起综合考虑。通信是配电网自动化的一个重点和难点，区域不同、条件不同，可应用的通信方式也不同，具体到电动汽车充电桩，其通信方式主要有有线方式和无线方式：
（1）有线方式
有线方式主要有：有线以太网（RJ45线、光纤）、工业串行总线（RS485、RS232、CAN总线）。
有线以太网主要优点是数据传输可靠、网络容量大，缺点是布线复杂、扩展性差、施
工成本高、灵活性差。
工业串行总线（RS485、RS232、CAN总线）优点是数据传输可靠，设计简单，缺点是
布网复杂、扩展性差、施工成本高、灵活性差、通信容量低。
（2）无线方式
无线方式主要采用移动运营商的无线网络数据接入业务，如：GPRS/CDMA/TD-SCDMA/WCDMA/EVDO以及更新的4GLTE网络等。
无线方式的优点是：成本低廉、建设工程周期短、适应性强、扩展性好、维护方便并且扩展容易。
基于此，利用2G/3G/4G无线数据传输技术，基于服务端应用宽带有线网络提供固定IP或者动态IP（可用域名绑定）以及端口号，将这些服务端参数设置在才茂通信无线传输终端RTU上，利用它能够自动解析域名地址，连接到服务端的充电桩管理平台，可以为新能源交通行业提供实时的各种数据采集（包括数字量采集和模拟量采集）、传输、发布、远程管理与控制、实现远程无线数据传输的完美解决方案。
五、系统组成及组网方案
在过去的三年里，厦门才茂为国电南瑞、许继电气、深圳比亚迪等多个用户实现了电动汽车充电桩项目上的批量应用，实现了基于嵌入式技术的自助智能电动汽车充电桩终端方案及产品。系统总体结构如下图所示：
充电桩系统拓扑图
本系统主要由交流/直流充电桩、才茂无线数传终端RTU，各种2G/3G/4G无线网络及通讯网络、充电桩系统管理平台软件等组成。
1、才茂无线数传RTU可以提供RS232/RS485/以太网/USB各种接口与充电桩以及相应配套的其他设备进行连接；
2、数传RTU通过各种无线网络，将各种充电桩终端的数据无线透明传输到服务器端的充电系统管理平台，此系统平台软件包括计量计费系统、充电监控系统、配电监控系统、安防监控系统等。
充电桩终端分析图
电动汽车充电桩采用的是交、直流供电方式，不需要加油、加气，避免了排放尾气、污染环境，符合以低碳为核心元素的中国未来城市发展理念。
六、系统功能
系统可实现以下功能：
1、实时数据传输功能：通过2G/3G/4G各种无线网络，能够实时地将充电桩终端的数据透明传输（原封不动）到服务器后端的充电桩系统管理平台；
2、充电桩系统管理平台软件主要实现包括计量计费系统、充电监控系统、配电监控系统、安防监控系统这几大块的应用功能的管理；
3、远程监控功能：服务端的管理平台可以随时监控充电桩的运行情况，包括电量变送器、断路器、工控主机、计费器、触摸屏、传感器等设备工作参数的上传，也可以通过无线RTU下达各种工作指令给充电桩终端设备；
4、远程报警维护功能：可以实时监控充电桩的运行状态，一旦出现故障告警，可以远程维护调试或升级，做到及时处理异常充电桩终端的问题；
5、应用扩展功能：可接入第三方APP软件，利用才茂通信GPS设备以及对应定位系统软件，直接为充电用户提供手机APP，可以实现地图上寻址和导航功能。
