智鑫安盾：商业综合体安防解决方案

一、方案名称：商业综合体安防解决方案

二、所在行业：智能建筑

三、方案概况：

系统的建设将遵循技术先进、功能齐全、性能稳定、节约成本的原则。力图使该系统成为真正符合地产行业实际应用的信息平台。并综合考虑维护及操作因素，并将为今后的发展、扩建、改造等因素留有扩充的余地。

四、需求描述：

商业综合体综合安防解决方案设计为解决商业综合体安全管理实时有效监管与控制，最大限度的提升商业综合体的日常安全管理水平。现代商业综合体管理运营的精髓就是要把松散的经营单位和多样的消费形态，统一到一个统一的经营主题和信息平台之上。

五、系统架构

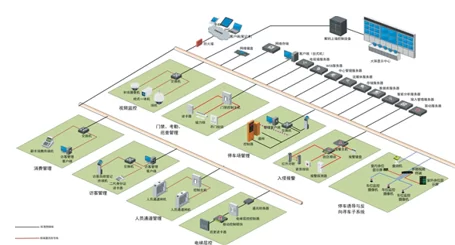

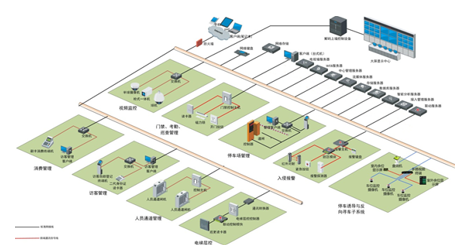

总体架构

六、系统功能

在商业综合体搭建的子系统主要是视频监控子系统、门禁一卡通系统、停车管理子系统、报警子系统。

6.1、视频监控子系统

做为综合体安全防范的重要组成部分，是相关管理部门感受现场情况最直观的手段之一。整套系统采用全高清解决方案，设备采用摄像机，在低照度环境下选用带红外功能的筒式摄像机或红外快球摄像机；

6．2、门禁一卡通系统

实现”信息共享、集中控制”，从统一网络平台、统一数据库、统一的身份认证体系思路，使各管理系统，各读卡终端设备综合性能智能化。

6.3、停车管理子系统

分为两个部分，一部分是综合体**的出入口控制部分；另一部分是**内部的停车诱导及反向寻车。

出入口终端管理系统是进行数据采集、处理、发送的管理系统，可实现对出入口车辆的录入、牌照识别、布控管理、查询等功能。出入口控制与管理平台可完成数据信息的接入、比对、记录、分析与共享。

6.4、入侵报警子系统

采用总线方式连接前端的探测器。总线方式扩展容易，并可实现分区域的控制和管理。同时，防盗报警系统采取信号联动的方式与视频安防监控系统相结合应用，系统除接收和响应前端探测器的报警信号外，同时联动监控设备（如联动监视系统所对应的画面自动突出显示，并自动录像等）实现综合、实时的监控防盗监测控制功能。

七、系统特点

采用综合安防管理的思路建设，将项目中原本独立的系统进行融合，形成一套具有可预设联动预案的综合安防有机体，整个系统真正实现”一体化、智能化”管理，加强综合体内部的管理效率。

八、系统优势

8.1统一的管理平台

8.2多方位的系统联动

8.3便捷的功能设计

8.4丰富的产品支持

8.5灵活的系统扩展

九、子系统设计

9.1视频监控系统

视频监控系统采用纯网络模式，前端全部采用网络摄像机，信号通过局域网传输，中心存储则采用CVR网络直存方式。

9.1.1前端监控点的选择

根据监控点的具**置和情况，采用红外*机、强光抑制摄像机、宽动态摄像机、高清智能球型摄像机和一体化网络摄像机相结合的方式。

9.1.2网络设计

视频监控系统中，视频信号的传输是整个系统非常重要的一环，这部分的造价虽然所占比重不大，目前，在高清监控系统中最常用的传输介质是双绞线、光纤等方式。

9．1.3视频智能应用

智能应用部分主要包含人脸，客流，热度，周界防范等应用。

9.2门禁一卡通子系统

9.2.1门禁管理系统设计

门禁管理系统采用TCP/IP相结合的方式组建网络，可通过admin划分VLAN的方式配置专网域，实现系统的网络接入与系统数据交互。

9.2.2、电梯层控管理业务

电梯控制系统用于实现电梯楼层权限控制，保证电梯使用安全。主要包括：特定楼层访问权限控制，楼层常开时段设定，公共楼层设定，假日配置，报警上传与展示，刷卡记录查询等。

9.2.3访客管理业务

访客管理系统是基于TCP/IP协议以太网基础上的综合信息管理系统，共用一卡通数据库,实现数据共享，该系统管理的门禁点主要是电梯门出入口，建筑主要出入口等设备。

9.3、停车场管理系统设计

9.3.1停车场出入口管理系统组成

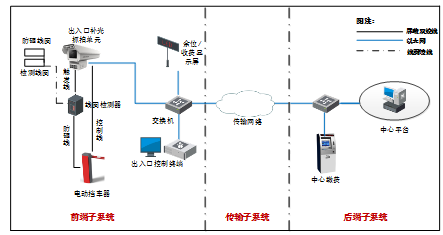

停车场出入口及收费系统组成图

车辆出入口控制系统由前端系统、传输系统、中心系统组成，实现对车辆的24小时全天候监控覆盖，记录所有通行车辆，自动抓拍、记录、传输和处理，同时系统还能完成车牌与车主信息管理等功能。

9.3.2诱导、反向寻车部分系统组成

诱导部分主要由：数据采集模块（包括车位监控相机、车位引导灯等）、中央控制模块（包括多路视频终端、中心服务器等）、数据库服务器、信息发布模块（包括室内引导屏、一体化终端查询机等）组成。

9.4、入侵报警系统

入侵报警系统通常由前端设备(包括探测器和紧急报警装置)、传输设备、中心控制设备部分构成。

9.5、显示控制子系统

显示控制子系统主要为实现商业综合体值班室对商业综合体监控范围内视频监控的统一调用、控制及显示而设计的，实现对数字视频的远程访问、视频流接收、数字视频的解码显示和大屏幕视频显示控制等功能。

9.5.1解码部分

解码子系统的主要是将前端网络视频监控信号还原成高清数字信号，输出到显示系统进行显示。

9.5.2大屏显示部分

综合体的视频监控显示子系统大屏拼接推荐使用三星原装DID（DigitalInformationDisplay）液晶面板为核心技术的一体化单元。DID面板的革命性突破在于超高亮度、超高对比度、超耐用性以及超窄边应用，解决了液晶显示应用于大屏幕公共显示的技术障碍。

9.6、平台管理

9.6.1平台总体架构

智能建筑综合管理平台从系统架构上分为设备接入层、数据交互层、基础应用层、业务实现层、业务表现层。
