直击雷防护：

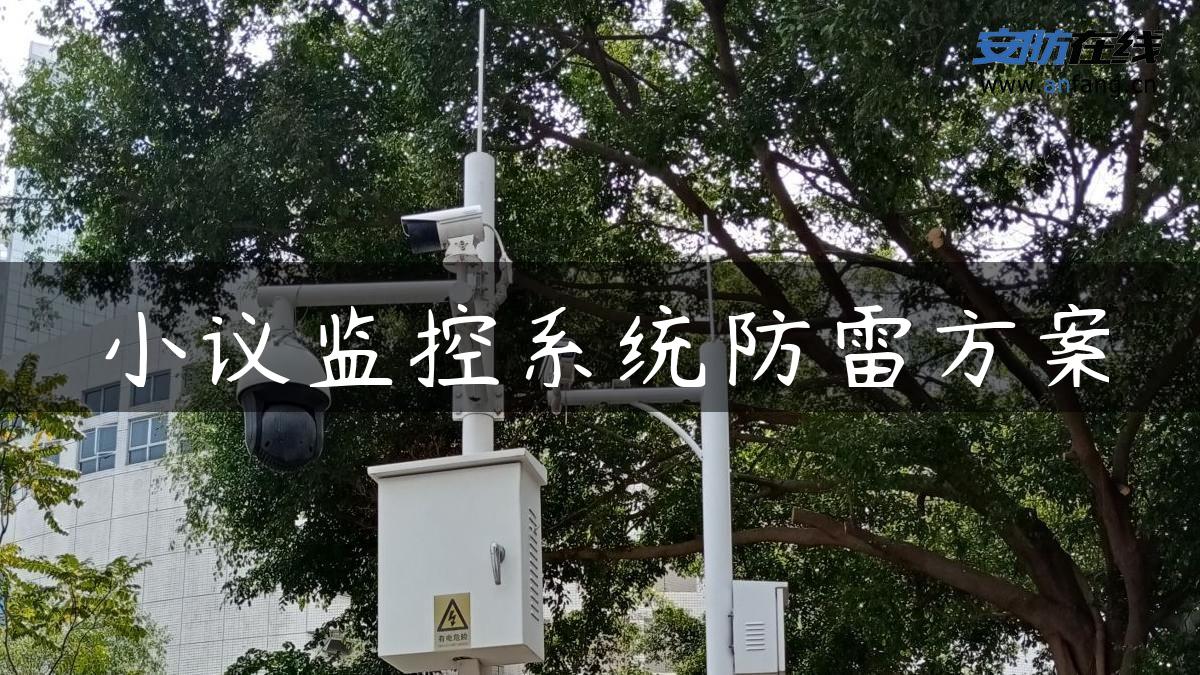

室外各监控点安装监控专用避雷针。具体设计方案为：在室外各球形摄像头的立杆的顶部分别安装一支避雷短针(0.5M即可)，安装方式为焊接。
一般独立的摄像机立杆都需要安装避雷针，除非是附近有更高的物体并且在它的雷电防护区内，可以不用避雷针；建议安装。
感应雷防护：
(1)前端监控点防雷
A、设备：在前端3个带云台摄像机各监控点处安装三合一视频监控防雷器(BFL01DVP-3/220)保护：电源、控制信号、视频接口。在15个枪式摄像机中安装二合一视频监控防雷器(BFL01VP-2/220)保护：电源、视频接口。
注：三合一防雷器安装示意图可参考上图(加上一485控制线)
B、接地：前端监控点采取就近制作接地网，垂直接地极采用50X50X5mm镀锌角钢，长度为2.5米，挖土沟深0.8米、宽度0.5米、长15米，然后将垂直接地极间隔5米打入地下，上端部用40X4mm镀锌扁钢水平焊接，并与监控立杆焊接，焊接处进行防锈、防腐处理。由于各点情况不同，须打入多少根接地极须视具体情况而定，地网接地电阻值须小于4Ω
(2)后端监控室防雷
电源防雷：
A、在楼层配电箱处安装三相电源防雷模块(PMA-40B/4系列)保护：机房总电源(电源一级防雷)；
B、在UPS电源处安装单相电源防雷器(PMA-20C/2系列)保护：UPS电源(电源二级防雷)；
C、在监控室重要设备前端及分线间的交换机等设备上安装防雷插座(PBA-20/6TP)保护设备电源(电源三级防雷保护)。
信号防雷：
A、在视频矩阵主机处安装多口或者是单口视频防雷器(BFL01-V40A/16A/24A)
保护：视频采集器；
B、在控制器安装485控制信号防雷器(TFL01-12A)保护信号设备接口。(如果是光纤信号传输需要在光端机输入和输出处分别安装视频信号防雷器保护光端机视频信号接口)。
监控室接地：
混合接地法：在主机房和分线间分别抽主钢筋焊接铜铁接头，安装接地汇集箱且需要安装等地电位连接器(防止地电位反击)，再沿静电地板下边四周安装40*4铜汇流排，将地线和设备外壳等连通。
独立接地法：当没有建筑接地或不能满足接地电阻时，可在室外空地采用制作接地网(根据现场设计)，然后将地网采用16平方毫米铜缆线引致室内，安装接地汇集箱，安装等地电位连接器(防止地电位反击)，再沿静电地板下边四周安装40*4铜汇流排，将地线和设备外壳等连通。
