一、方案背景
随着近年来建筑行业塔吊的大量使用，由于塔吊违规超限作业和塔吊干涉碰撞等引发的各类塔吊运行安全事故频繁发生，造成了巨大的生命财产损失。安全事故的经验教训表明，必须对塔吊使用过程和行为及时进行有效的监管才能切实控制设备运行过程中的危险因素和安全隐患，预防和减少塔吊安全生产事故的发生。
二、需求分析
1、实时监控和记录工地运作信息，对塔吊使用过程和行为及时进行有效的监管才能切实控制设备运行过程中的危险因素和安全隐患，预防和减少塔吊安全生产事故的产生。
2、对工地上的活动人员实现追踪查看，提供高清画质分别可疑人员特征，以避免外人进入工地盗取建筑材料。
3、司机室由1台12寸液晶监视器组成，可以通过视频观看吊钩是否挂好及按照操作规定工作。
4、必须保证图像清晰，没有延时，没有压缩损耗，造价便宜，施工安装调试简单。
三、方案设计思路

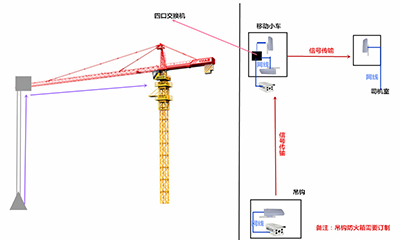

经现场勘测由于本系统及环境的特殊性，监控中心（塔吊驾驶室）到监控点（塔吊吊钩）的距离不是很远，由于吊勾到不同方位吊物料时存在中间建筑物阻挡（吊钩上下轨迹运动），故将HS-5868N接收端安装在横臂中间，外接天线两条分别分布于塔吊横臂两端，距离接收设备20米，从而实现无线信号大范围覆盖。无论吊钩前端降落或者后端降落都能达到视距无线传输，保证视频不会掉包或信号中断。
采用在不能架设有线线路的情况下，采用无线组网方式，有组网快捷、成本较低、安装调试简单、管理方便、能够提供充足的带宽等特点。在本无线网络系统中，主要包含以下部件：前端摄像部分：（定制）由摄像机、无线网桥全向天线`防护罩、支架，强磁4块用于吸附吊钩上部的3角铁架，锂电池（吊钩无法正常供电）等组成。无线网络部分：由点对多点无线网桥HS-5868无线接入设备组成。监控中心部分：后端NVR用超五类网线连接接收端设备，通过12寸显示器实时观看回放。
方案一
方案二
