随着31111工程的启动，平安城市的建设，社区监控建设已越来越受重视，社区监控要求实时的高清晰的图像，能在第一时间反映各个监控点的动态情况.数字非压缩光端机具有实时和传输带宽宽的，且同时能适用各种环境要求的特点，成了社区监控传输的首选。如何正确的认识光端机，以及如何选择我们所需要的光端机已经变得尤为重要。下面我们将简单的从国家对光端机的标准和各技术参数对光端机的影响方面熟悉下光端机。
国内有关视频光端机的标准
SJ20358―20359 模拟电视信号光纤通信设备通用规范与测量方法 电子工业部批准发布
SJ20854 数字视频光纤传输系统通用规范 信息产业部批准发布
GY一38―86 电视节目短程光缆传输系统技术要求 广播电影电视部批准发布
SJ20358标准中规定的视频主要技术指标如下表：
项目 | 单位 | I级 | II级 | ||
A.视频反射损耗 | dB | 30 | |||
B.介入增益 | dB | ±0.2 | ±0.5 | ||
视频非线性失真 | C.加权随机噪声信噪比 | dB | 62 | 55 | |
D.电源干扰信噪比 | dB | 55 | 50 | ||
E.亮度非线性失真 | % | 2 | 5 | ||
F.色度信号对亮度信号的交调失真 | % | 2 | 5 | ||
G.微分增益失真 | % | ±1.5 | ±4 | ||
H.微分相位失真 | 0 | ±1.5 | ±4 | ||
I.同步信号的静态非线性失真 | % | 3 | 5 | ||
视频线性失真 | J.场时示波形失真 | % | 1.5 | 4 | |
K.行时示波形失真 | % | 1.5 | 4 | ||
L.色度-亮度增益差 | dB | 0.4 | 0.5 | ||
M.色度-亮度时延差 | nS | ±20 | ±40 | ||
N.增益/频率特性 | dB | ±0.5 | ±1 | ||
O.群时延/频率特性 | nS | ±20 | ±40 | ||
P.亮度-场时间波形失真K50 | % | 1氏 L.U | 3 | ||
信号线性失真k系数 | 行时间波形失真kb | % | 1.5 | 3 | |
2T正弦平方波与条脉冲幅度比k陆 | % | 1.5 | 3 | ||
2T正弦平方波失真kp | % | 1.5 | 3 | ||
SJ20358标准中列举的技术参数都是模拟光端机应该达到的标准。现在市面上销售的主要还是的数字视频光端机，因此现在数字光端机所有指标都要超过这些指标要求， 低于这些指标的光端机可以不用去参考。
视频性能指标的高低对光端机图像质量的影响
1．光端机最重要的指标：
视频电平
视频电平可说是光端机最重要的指标。视频电平指标分别要考察3项指标：白电平，标准值是700mV；同步电平标准值是300mV；色同步电平标准值是300mV。

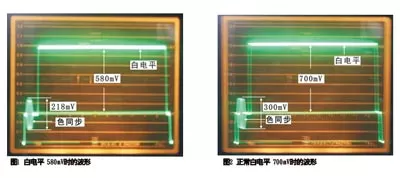

1.如果光端机输出的白电平的幅度低，摄像机传输过来的亮度信号就会等比例压缩。在低照度条件下，摄像机输出的亮度电平较低，再经过光端机的幅度压缩后，传输到监视器的视频信号更低，显示的图像就暗淡。（参见图1、图2）

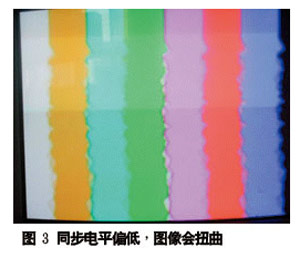

2.同步电平偏低，监视器上的图像会扭曲，见图3。

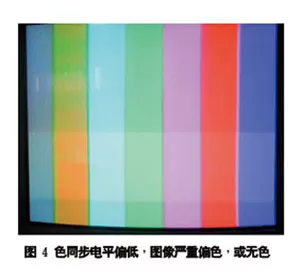

3.色同步电平偏低，监视器上的图像严重偏色，或无色，见图4。
光端机比较重要的指标
1.反射损耗：是衡量视频设备间阻抗匹配程度的一项重要指标，对图像的影响：反射损耗值越大越好，否则会使图像超亮或暗淡。
2.介入增益：若不是0dB，显示不同内容的图
