谈网络视频服务器和矩阵系统的结合应用

    随着网络技术和视频压缩技术的发展，在城市治安监控为代表的视频监控项目建设热潮中，已经越来越多的采用基于网络视频的方式来实现。但是在网络视频监控系统的实施过程中，普遍存在两个比较典型的问题：其一是网络资源不足的情况下，如何利用有限的带宽保证重要数据的传输；其二是老、旧的模拟矩阵监控系统如何合理再利用。在这种形势下，采用何种建设模式来有效解决这些问题，是广大厂商和用户都关切的焦点所在。

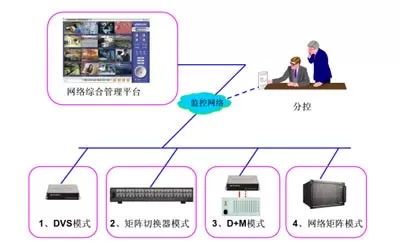

　　作为业内知名的整体解决方案提供商，结合大量实际工程项目的建设经验，天地伟业认为，采用网络视频监控系统和矩阵系统相结合的多模式综合视频监控系统能有效解决上述的两大矛盾。通过对现有成功案例的分析和总结，我们可以将矩阵系统和网络视频监控系统的结合应用归结为四种典型的模式：DVS模式、矩阵切换器模式、D+M模式和网络矩阵模式，在同一个工程项目的建设中，这四种模式可以相互并存，并可接入同一个平台进行管理。为帮助读者朋友们更深刻理解系统的架构，请参考以下拓扑图：

    1、DVS模式

　　这种模式可以理解为常规的网络视频监控模式，前端的网络视频监控设备，如网络视频服务器(视频输入由模拟摄像机提供)、网络摄像机、网络球等直接接入监控网络(LAN/WAN)。这种模式具备施工简便、分布灵活、管理方便的特点。在新的监控点建设中特别适合采用这种方式，目前在大多数的城市安防、智能小区监控、校园监控等项目中都大量采用这种方式来新建或者扩建监控系统。

　　同时由于天地伟业在网络视频监控产品的研发设计中充分融入了矩阵和DVR系统的多项优势要素，例如：虚拟矩阵、并发多码流、PPPoE、DDNS、RTSP、FTP等，在实际应用中，天地伟业的每一台网络视频监控设备都起到了小型综合视频监控主机的作用，不管是常规的音频、视频、报警数据还是特殊场合的其他检测数据(温湿度、电流电压等)，都可以接入网络视频监控设备，通过网络传输后再在后端直接调用或者分析处理，从而使得视频监控的设计和建设变得比以往任何时候都简单。

　　2、矩阵切换器模式

　　矩阵切换器是天地伟业推出的一款全新概念的产品，产品支持多路数(>8路)输入，具备编码功能，可以选择性的将某几路(可远程切换选择)的视频进行编码压缩并通过网络传输到远程的后端平台，还可以在设备中扩展存储介质将视频数据储存在本地。特别适合应用在网络带宽资源不足的场合：在基层监控和指挥中心采用本地存储，响应速度快，数据保存完整；在上级指挥中心通过网络调用基层的实时视频和存储数据，实现成本低，灵活方便。这种设备正是充分考虑客户现场需求，借助于强大的矩阵和网络监控技术基础开发的市场导向型新产品。

　　3、D+M模式

　　网络视频服务器加矩阵的模式，应用场合主要集中在原有老、旧系统的升级改造上。在视频联网监控项目建设中，如果系统中原有一部分老的模拟矩阵系统，采用这种模式可以最大限度的利用原有的设备，达到节省成本的目的。

　　在这种模式下，我们只需增加若干网络视频服务器(插卡式或者独立式)，将矩阵的一部分模拟输出接入网络视频服务器的视频输入，利用两者的串口进行数据通信，即可简单实现对原有模拟系统的数字化和网络化升级改造。特别要提出的是，由于目前国内各类型的矩阵控制协议并没有实现彻底的标准化，导致很多厂家的矩阵与其他厂家的网络视频服务器无法顺畅的通信，针对这一特点，天地伟业特别在网络视频服务器中引入透明通信通道的关键技术，利用该技术，可基本实现与不同厂家矩阵系统的无缝对接。在实际的工程应用中，利用这一关键技术，天地伟业已经成功协助客户解决了多个老系统升级中的通信和兼容问题，为工程商和甲方节省了大量的产品成本和实施经费。

    4、网络矩阵模式

　　目前我们常常听到的网络矩阵这一概念，从其所能实现的功能上可以细分为两类：第一类可以称之为网络(设置)矩阵，可以通过网络来进行设置和控制，视频仍然利用光纤来传输，这类矩阵在大规模矩阵级联系统的构建中优势明显，由于所有节点的控制、设置等信息的通讯全部通过网络完成，使得施工更简单，通讯范围也可以更大，天地伟业的TC-8800系列新型矩阵系统就是很好的代表；第二类网络矩阵则不仅可以通过网络实现控制、设置等信息的通讯，还可以远程调用若干路前端的视频，但是这类矩阵一般不会使用在纯模拟的级联系统中，大多数的应用还是集中在本文所讨论的综合应用系统中，这类矩阵的典型代表是天地伟业的TC-8700-N系列网络矩阵。本文中提及的网络矩阵一般指第二类方式。

　　网络矩阵一般也是用在新建的监控系统中，与矩阵切换器类似，网络矩阵普遍具有更大的输入路数，同时具有模拟视频输出，可以在本地建设大规模的模拟监控中心。根据实际需求，用户可以自由的选择刀片式网络视频模块的数量而无需额外的配置和设置。以TC-8700-N4为例，如果客户只需通过网络上传4路图像，则只需要一片网络视频模块，如需上传8路，则只需增加一片网络视频模块即可，如此类推。

　　前端通过这四种典型的模式将视频数据接入网络以后，客户端可以统一采用天地伟业的网络综合管理平台来实现对前端所有设备的管理，包括：DVS、矩阵切换器、网络矩阵等。而对用户而言，一旦系统配置完毕，就不再需要关心前端是采用何种方式构建的，因为所有接入模式最终唯一的接口都是IP地址。

　　通过以上的分析，我们不难发现，利用这种综合接入模式构建的系统是完全搭建在网络骨架上的，并且是模拟和数字相结合的，既充分发挥了网络传输灵活、方便的特点，又保证了本地监控的实时性。在旧系统的升级改造中，应用这种综合接入的模式还可以节省大量的成本。

　　目前国内的视频监控领域正处于一个急速增长期，一方面是大量的新系统函待建设，另一方面是原有的旧系统急需升级改造，在这种形势下，天地伟业认为采用矩阵、DVR和网络视频监控相结合的多模式综合视频监控系统将是大势所趋，也是节约成本、创建节约型社会的使命所需。
