视频监控存储模式分析

目前视频监控存储的模式主要分为：本地存储模式和网络存储模式两大类。网络存储模式又分成以下几种模式：

1.存储服务器+SCSI盘阵方式

2.存储服务器+iSCSI盘阵

3.存储服务器+光纤盘阵

4.编码器直连NAS不同存储方式的拓扑图如下：

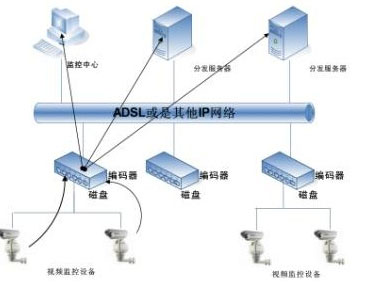

嵌入式编码器+本地磁盘存储

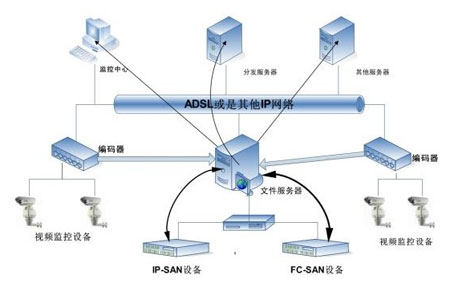

　嵌入式编码器+存储服务器+IP-SAN/FC-SAN

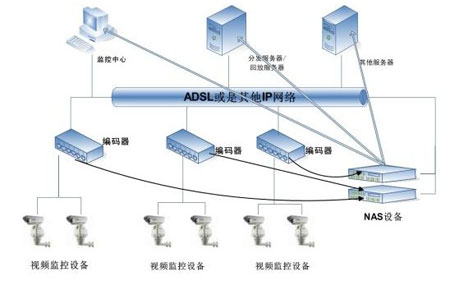

嵌入式编码器+NAS

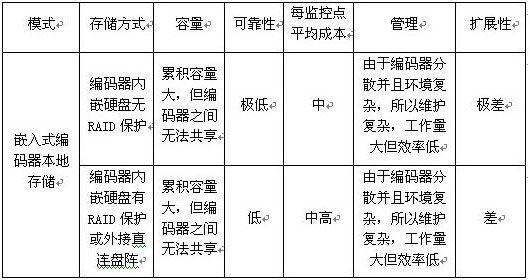

在方案1-3中，之所以需要专门的存储服务器，是因为和摄像头连接的NET-DVR、NVS等系统多采用嵌入式系统，无法直接利用现有的网络存储客户端软件，所以监控厂商采用非标准协议将编码器数据传输到存储端。本地存储模式和传统的网络存储的对比分析，见表1所示。表1本地存储模式和传统的网络存储的对比分析：

通过表1所示比对可以发现，编码器直接以NAS方式进行集中存储是性价比最高的方案。该方案不仅可以节省存储服务器硬件，更因为本身具有文件共享功能，使得视频数据的存储和查看变得更加地方便。但通用的NAS为服务器和桌面计算环境设计，在使用方式上，视频监控和传统的NAS有诸多特殊的需求，包括：大量的客户端，按IP地址进行授权和进行容量限制，大量写、少量读等，这些特性决定普通的NAS设备，不论在管理还是使用上都不能很好的满足要求。

另外，在规模稍大的视频监控环境中，都需要部署多台设备，如果使用NAS，那么多设备的集中管理，以及提供可靠性和业务连续性的需求都是普通NAS所不具备的。只有专门针对视频监控需求进行优化的NAS设备才能更好的满足需求。在平安城市的超大规模视频监控应用中，为满足城市的安全和科学系统化管理的需要，以及为了对随时发生的情况进行全面、及时地了解和掌握，对意外情况能迅速做出正确判断，并给出正确、快速的指挥和处理，当前多数园区都已经安装或准备安装视频监控系统。这类城市部分区域监控系统的特点是摄像头的数量在上千路，总存储容量需求在上百TB。

针对上述视频监控需求，由中科储天公司自主研发的－－-蓝鲸存储为其量身定制了相应的存储解决方案，见图4所示。且方案具有以下功能和特点：

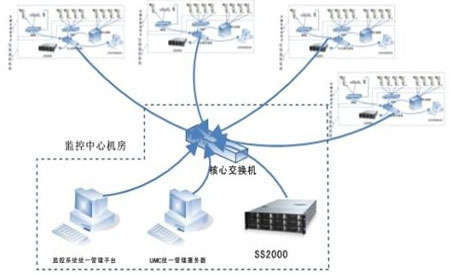

平安城市视频监控存储解决方案

1.大容量、低成本：只需四套SS2000-VS视频监控存储设备，就实现了最多可以保存1000路、1Mbps码流、长达30天的录像视频。无论存储性能、还是容量，都可以很好地满足大规模视频监控存储需求。

2.所有视频监控设备集中管理：通过UMC实现了所有存储设备的集中管理，管理员只需在一个管理界面上就可以完成所有SS2000-VS存储设备的各种管理操作，大大简化了存储系统管理的复杂度。在分支机构这一级别上，你不得不尽量简化每一件事情，因为通过人工管理多个独立的分支机构是不可能实现的。而采用SKYSAN产品，如果你能够部署一个UMC服务器，并且保持运行，你就能够轻松地管理安装一个SKYSAN系统。

3.充分利用网络优势，客户可灵活部署存储设备和确定安放位置，普通人员无法未经允许随便接触到存储视频数据，有利于内防内控。

4.支持数据灵活调用，对视频监控数据综合应用平台能够做到无缝支持，有利于监控系统功能的扩展。

5.兼容各种视频编码设备：SS2000-VS支持多数主流视频监控设备厂商的视频编码设备，包括NVS、DVR和PC-DVR，并已经通过海康、天地伟业、阿尔卡特等厂商设备的兼容性测试。

6.高可靠性：SS2000-VS在硬件设计上采用模块化和无线缆连接设计，磁盘到控制器之间没有传统的SATA线缆，提高数据信号的传输质量，保证系统长时间连续稳定运行；设备所有部件实现模块化插拔，系统维护不必打开机箱，大大减少人为出错的机会；系统支持硬件Raid和后备电池，保证数据长期可靠的保存。

7.易维护、易扩展：由于系统硬件采用模块化设计，系统维护和扩展更加简便，系统所有部件都可以以模块化的方式更换或添加，大大减少了系统维护和扩展时的工作量。专业可靠：SS2000-VS源自专业存储设备，并针对视频监控存储的特点在IO、管理多方面进行了的优化。SS2000-VS支持Raid1/3/5/10/50等多种Raid级别设置，支持网络链路冗余，支持电源、风扇等硬件冗余，支持网络故障恢复和系统映像备份等多种增强数据安全性和可靠性的技术手段，并对病毒的有出色免疫能力，比DVR本地硬盘或存储服务器+盘阵的方案更加专业、可靠。

奥运场馆存储应用案例项目背景作为秦皇岛奥运场馆安全防范系统的一部分，遍布场馆周边地区的视频监控系统对安全机关及时掌握现场情况，及时调度科学指挥决策提供了有效助力。根据奥运场馆对监控图像必须在安全机关保存至少15天的特殊安保要求，项目选择了蓝鲸SkySANSS2000网络存储产品。

它利用IP网络传输优势，为监控系统前端近800路摄像头提供独立的存储空间，将前端摄像头图像通过IP网络实时采集到SS2000提供的拥有数据保护措施的硬盘空间上，安全机关可随时通过监控平台上任意一台PC机调用到任意一路摄像头的监控画面，不仅提供了可靠、安全、稳定的存储保障，而且还带来了方便、灵活的工作环境。该项目采用4套蓝鲸SkySANSS2000存储系统，通过IP网络使用NFS存储协议直接为海康DVR提供网络存储空间，把海康DVR采集的信息集中保存到SS2000中，管理人员通过Web浏览器完成对所有存储设备的监控管理，以及对存储空间进行分配、授权等操作。

SS2000具有良好的扩展性，能够通过SAS接口添加扩展柜来扩充系统容量，每台SS2000最大可支持48块磁盘，最大36TB容量，SS2000S设备可以提供2Gbps的网络带宽，通过优化的IO协议栈可以最大支持200路1Mbps视频流并发写入，很好的满足了当前监控的性能需求。

奥运场馆应用该系统后，经历了多项体育项目的考验，如：女足奥运测试赛等，系统不仅安全可靠、且读写速度也达到系统设计要求，为安全机关对赛事监控和事后分析等应用提供了有力支持，得到用户的一致好评。

应用效果：
1.有效解决监控系统前端存储容量不足，为监控系统提供统一管理的存储空间。
2.为奥运安保监控平台提供了高可靠的、可供共享调用的监控数据，使更多的部门能够有效调用视频图像，发挥了监控平台的最大价值。
3.StorskySS2000针对视频监控应用的特点对存储系统在网络协议栈、IO栈等方面进行设计和优化，使SS2000具有超过的读写性能，确保平台调用的监控画面的清晰流畅。
4.StorskySS2000独有的UMC集中管理平台可有效降低系统复杂性，使管理人员尤其是非专业人员能够轻松管理整个系统。
5.为监控数据提供Raid，硬盘热备、冗余电源等多种数据保护机制，确保奥运场馆监控图像存储安全。

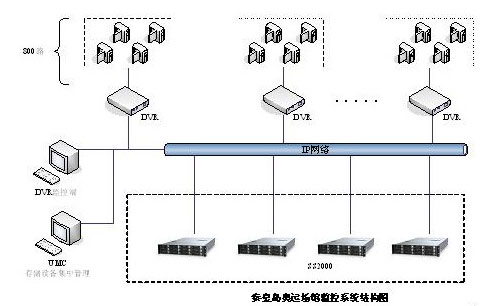

奥运场馆监控系统结构图
