高清网络监控在智能建筑领域的应用

　　在高速发展的信息时代，建筑物智能化程度随着科学技术的发展而逐步提高。如今网络化程度不断提高的视频监控系统对于智能建筑的打造更是给力。不仅方便了智能建筑各子系统的对接，而且能对建筑提供多地远程实时监控，大大减少了以往建筑管理上的人员冗余。同时，智能建筑监控系统采用高清网络视频监控系统越来越普及。高清网络视频监控系统具有高画质、准确、实时和信息内容丰富的特点，作为一种防范能力较强的综合系统，无论是对建筑环境安全的管理，还是智能建筑各系统的集成都提供了技术支持。

　　智能建筑高清网络系统在实际项目中是如何组建，并具有哪些功能，以下以万国数据上海数据中心采用的金三立高清网络整体解决方案为例，来进行具体分析：

　　一、项目需求及系统构成

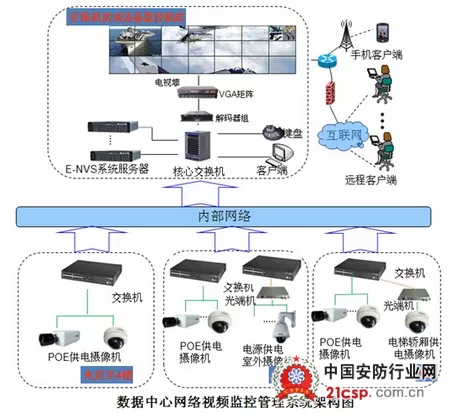

　　万国数据上海数据中心不同于普通的建筑群体，其要求对基础设施能做到高效管理，降低运行成本，提高数据中心的可用性。因此该项目共设计两套监控系统，一套为安保监控，主要对建筑群的楼道、楼梯口、电梯大厅、电梯轿厢和周界等区域实行24小时全方位无盲点监控;一套为设备监控，主要对变配电、UPS、电池组、发电机、精密空调、温湿度、漏水、新风机组等关键基础设施进行24小时全方位监控。两套系统前端采用高清720P/130万像素高清网络摄像机，后端使用先进灵活的E-NVS嵌入式网络监控管理平台进行管理存储转发，再通过高清视频解码服务器的方式上电视墙显示浏览。为便于后期管理，系统软件将系统设置为由总控和分控构成的大型网络视频监控系统。两套系统既可以独立运行，又可统一管理。以下为系统整体架构图：

　　在监控中心的系统设计上，其设置了一套由69块46寸超窄边拼接屏和19台高清解码服务器组成的高清电视墙，实现了任意画面的浏览、轮巡、组合等功能。其中，金三立ST-CM4670-I4液晶拼接屏，采用独创的动态超解像技术，可使低像素图像在全高清显示屏中清晰再现、高清图像更高清;该拼接屏超窄拼接缝小于6.7mm;具备单屏多路信号、整屏一路信号及任意组合显示方式。在金三立高清解码服务器的配合下，其可进行VGA信号输出，并实现多达9画面高清图像解码分割输出(单个VGA输出时)，亦可实现两个VGA口输出且每个VGA口5画面高清图像解码分割输出。同时，在前端采集感知层的配合下，整个监控中心能真正实现高清的监控画面。前端采集感知层是由720P、1080P网络高清高速球形摄像机、高清红外网络摄像机、高清网络枪形摄像机等组成。其均是采用标准的H.264压缩方式编码，支持双码流，用户可根据需要选择不同的视频码流用于传输、存储和浏览。此外，金三立网络高清摄像机都能提供SDK开发包，进行二次开发，实现更多功能。且前端所有网络高清摄像机均能适应多种网络环境传输高质量图像，如LAN、WIFI、3G等。在报警功能上，前端网络高清摄像机能支持多种报警联动，包括声光报警、信息提示、自动录像抓拍、Email发送功能等。

　　二、系统平台功能

　　金三立嵌入式中心服务平台包含三个功能模块：接入服务模块、转发服务模块和录像服务模块。其中接入服务负责整个域系统里的用户和设备的注册接入及信令控制;转发服务负责处理流媒体的负载分发;录像服务负责对前端视频的中心网络存储及点播服务。金三立视频监控系统以其独特的设计，具有以下功能特点。

　　双码流功能

　　双码流是为了解决存储及不同用户访问网络视频时，网络带宽不同造成码率只能按最低需求进行设置的问题。金三立的数字产品支持前端设备双码流，中心平台双码流。能够适应不同的网络环境对视频浏览和存储的需求。用户可以根据自已的需要，在实时浏览或者存储时选择高清画质或者低码率方式，两种方式可以同时使用，选择哪一种方式，取决于网络带宽及存储容量大小，用户可以更加灵活对系统进行管理。

　　磁盘管理

　　金三立嵌入式平台服务器可以使用RAID做硬盘管理(16盘位)，单机最大可支持16个SATA硬盘，并具有热备功能，同时损坏两块硬盘，数据不会丢失。

　　客户端功能

　　金三立嵌入式平台客户端主要有两种类型：管理客户端、企业客户端。

　　管理客户端是整个嵌入式平台系统的中心配置管理模块，供系统管理员使用，负责对整个系统平台进行机构划分、设备配置、转发负载、中心录像、用户权限、虚拟告警防区管理等操作。而企业客户端软件是系统交付用户的最终操作软件，也是整个系统功能展示的主要平台，是用户最频繁使用的软件。整个软件包含实时监控、录象回放、电视墙切换、报警及电子地图管理等几大主要模块，其中实时监控包括：系统登陆、视频浏览、云镜控制、参数管理、语音呼叫、I/O控制等多项业务功能。通过用户权限的管理，平台将对各使用用户进行功能授权，根据不同需求，给客户进行不同级别的功能授权(如云台控制、录像查询、设备管理等)。

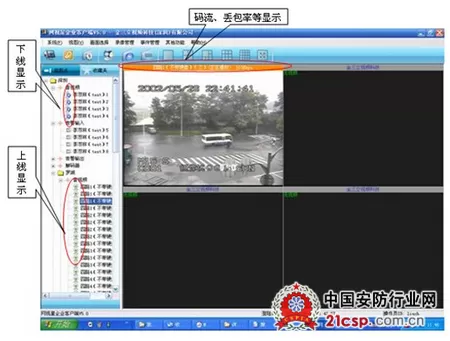

　　金三立嵌入式视频系统客户端浏览软件可以实现对前端设备的统一监控管理，包括基本的业务配置、设备管理、音视频实况浏览、点播回放、轮循切换、云镜控制和报警显示等。E-NVS可以为WEB客户端访问提供视频点播功能，将存储于E-NVS中的录像文件转换为流格式方便本地和远程公网用户点播访问。E-NVS通过路由器映射到公网上，并通过授权进行远程的管理或图像查看等功能。
