一张图让你知道什么是POE交换机

很多朋友多次提到什么是poe交换机,poe交换机主要特点是什么,其实这个我们在以往的文章中多次提到过,为了更容形的了解,我们今天就进行详细的了解。

很多朋友多次提到什么是poe交换机,poe交换机主要特点是什么,其实这个我们在以往的文章中多次提到过,为了更容形的了解,我们今天就进行详细的了解。

一张图让你知道什么是POE交换机

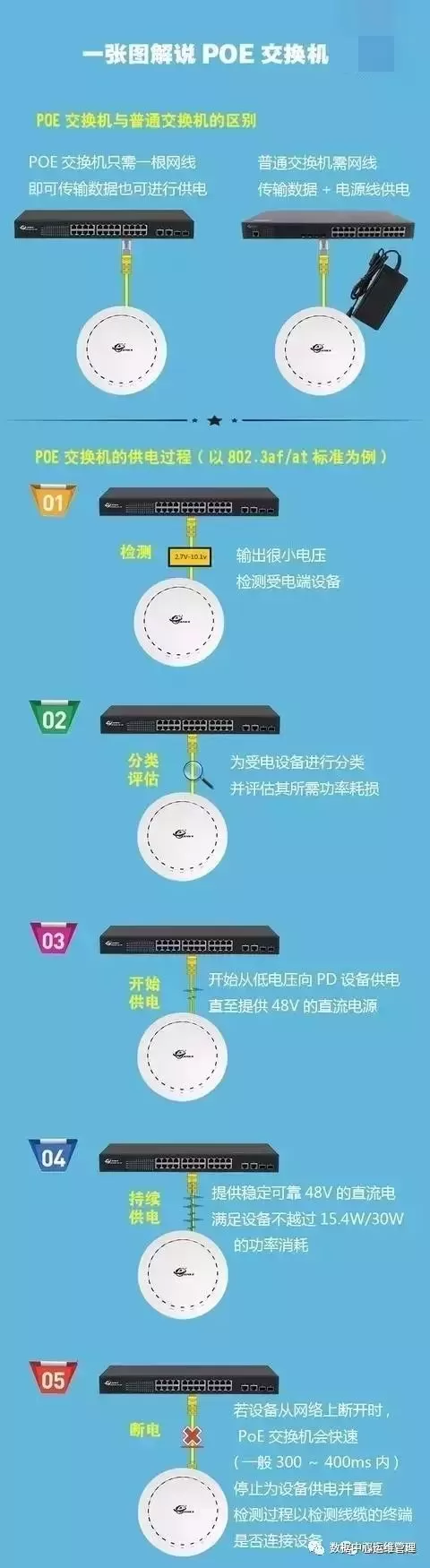

图解POE交换机

PoE交换机的介绍及作用:

一个典型的以太网供电系统,在配线柜里保留以太网交换机设备,用一个带电源供电集线器(Midspan HUB)给局域网的双绞线提供电源。在双绞线的末端,该电源用来驱动电话、无线接入点、相机和其他设备。为避免断电,可以选用一个UPS。

可通过网线为无线AP、网路摄像头、网路电话机、掌上电脑等PoE终端设备供电,传送距离可达100m,安装简单,即插即用。非常适合无线城市、安防监控等行业使用。

PoE交换机问答:

1、PoE供电稳定吗?

从技术角度来讲,PoE的技术发展多年,目前已经处于非常成熟的阶段。但由于目前监控市场迫于成本压力,选用的PoE交换机或者线材品质过于低劣,再或者方案设计本身就不合理,导致采用PoE供电的项目维护的工作量特别大,所以工程商普遍存在PoE供电不稳定的观点。

网络监控项目,不同于普通的网络综合布线,数据传输量非常大,功率高,且要求全天候不间断工作,采用有品质保证的PoE设备和线材是整个系统稳定的保证。

2、PoE供电方案的优势?

a、简化布线、节省人工成本

一根网线同时传输数据和供电,PoE使其不再需要昂贵电源和安装电源所耗费的时间,节省了费用和时间。

b、安全方便

PoE供电端设备只会为需要供电的设备供电,只有连接了需要供电的设备,以太网电缆才会有电压存在,因而消除了线路上漏电的风险。用户可以安全地在网络上混用原有设备和PoE设备,这些设备能够与现有以太网电缆共存。

c、便于远程管理

像数据传输一样,PoE可以通过使用简单网管协议(SNMP)来监督和控制该设备。这个功能可以提供诸如夜晚关机、远端重启之类的功能。

3、PoE供电技术在工程应用中存在哪些风险或劣势?

a、功率不足,受电端带不动:802.3af标准(PoE)输出功率小于15.4W,对于一般IPC来说足够了,但对于球机等大功率的前端设备而言,输出的功率达不到要求。

b、风险过于集中:通常来说,一台PoE交换机同时会给多个前端IPC进行供电,交换机的POE供电模块任何故障都会导致所有的摄像机无法工作,风险过于集中。

c、设备、维护成本高:相对于其他供电方式,PoE供电技术会增加售后维护工作量,从安全稳定的意义上来说,单独供电的稳定性、安全性最好。

4、如何选择PoE交换机?

a、需要给多大功耗的设备供电:PoE交换机采用的标准不同,输出功率也会不同,比如:IEEE802.3af最大不超过15.4W,由于传输线材的损耗,能给最大功耗不超过12.95W的设备供电。遵循IEEE802.3at标准的PoE交换机,能给最大功耗不超过25W的设备供电。

b、最多能给多少个设备供电:PoE交换机的一个重要指标,就是PoE供电的总功率。在IEEE802.3af标准下,如果一台24口PoE交换机的PoE供电总功率达到了370W,那么就能够供满24个端口(370/15.4=24),但如果是按照IEEE802.3at标准的单口最大供电功率30W计算,同时最多就只能给12个端口供电了(370/30=12)。

c、 需要接口数、是否带光纤口、带不带网管、速率(10/100/1000M)。

5、PoE供电的安全传输距离?网线的选择有哪些建议?

POE供电的安全传输距离100米,建议使用超五类全铜网线。

POE供电网线要求这个问题只在中国等假货便宜货横行的国家是个问题,在很多发达国家不是问题。POE IEEE 802.3af标准要求PSE输出端口的输出功率为15.4W或者15.5W, 传输100米后的PD设备接受功率必须不小于12.95W,按照802.3af典型电流值为350ma计算,100米网线的电阻必须为(15.4-12.95W)/350ma = 7欧姆或者(15.5-12.95)/350ma = 7.29欧姆。

而标准网线是天然就满足这个要求的,IEEE 802.3af poe供电标准本身就是以标准网线测定的。而只所以会产生POE供电网线要求这个问题,是因为市面上的很多网线都是非标准网线,不是严格按照标准网线的要求来生产的。市面的非标准网线材质主要有铜包钢、铜包铝、铜包铁等,这些网线的阻值大,都不适合POE供电。POE供电必须使用无氧铜材质的网线,即标准网线。

PoE供电技术对线材的要求高,建议在监控项目中,千万不要在线材上省成本,得不偿失。
