浅析高清视频存储的几种应用模式

高清监控中,一路视频码率为4M-20M,需要存储的大小为2-9G/小时,以3GB/小时×24小时×30天×1路计算,则为2.16TB。如果是一个平安城市项目,总的监控路数通常几千到上万路,这样的存储是难以想象的。但,大容量的存储系统并不是存储设备的简单堆积,更需要解决存储机制的完备性、存储方式、存储时间、存储空间上的高效性,以及大容量存储系统的可管理性要求,选择高效的高清存储解决方案显得尤为重要。

随着高清化趋势愈演愈烈,项目规模越来越大,存储时间越来越长,监控系统对存储容量的要求、对存储设备稳定性的要求、对系统可扩展性的要求、对磁盘性能的要求以及对数据安全性的要求越来越高,高清监控带给存储系统巨大的挑战和压力。但是,高清监控并不仅仅意味着海量存储,更多的是如何基于不同的应用场合、不同的项目规模构建适合的高清监控存储方案,有效降低存储空间,形成高利用率。因此,高清视频存储方案如何选择成为监控系统中至关重要的一环。


高清视频存储技术的几种模式


高清监控中,一路视频码率为4M-20M,需要存储的大小为2-9G/小时,以3GB/小时×24小时×30天×1路计算,则为2.16TB。如果是一个平安城市项目,总的监控路数通常几千到上万路,这样的存储是难以想象的。但,大容量的存储系统并不是存储设备的简单堆积,更需要解决存储机制的完备性、存储方式、存储时间、存储空间上的高效性,以及大容量存储系统的可管理性要求,选择高效的高清存储解决方案显得尤为重要。目前,高清监控存储主要存在以下几种方案:


1、高清DVR直接存储


高清DVR存储是目前最常见的一种存储模式,多路模拟高清摄像机接入,由高清DVR进行编码、存储及传输,具有技术相对简单、降低带宽压力、能耗较低等优点。但由于高清DVR性能的限制,一般采用硬盘顺序写入的模式,较少应用RAID冗余技术来实现对数据的保护;且随着硬盘容量的不断增大,单片硬盘故障导致关键数据丢失的几率在同步增长,DVR性能的局限性也影响了图像数据的共享及分析,利用率低;单个高清DVR设备需要同时编解码多路高清视频,编解码器的性能成为系统的瓶颈。


2、编码器外挂存储设备直连扩展


通过编解码器的外部存储接口连接,主要采用SATA、USB、iSCSI和NAS等存储协定扩展,实现编解码器容量的再扩展,适合于中小规模的部署,监控视频数据通过RAID技术在可靠性上得到了一定保证。但是,SATA、USB模式采用的直连方式,不能共享并且扩展能力较低;IP网络(iSCSI和NAS)方式下则具有更好的扩展能力和共享能力,且由于数据的直接写入,减少了服务器中转这一环节,在性能提升的同时也节省了用户的投资,但是这种方式在进行数据的转发和检索,容易在转发这一环节会出现很大瓶颈,目前直写通常采用像NAS等存储方式,由于NAS自身的文件协议等原因,导致在多节点并发写入数据时效率不高。


3、高清NVR存储


在网络视频监控系统中,NVR是模拟录像机和硬盘录像机的理想升级换代产品,是在原来DVR基础上实现的免除窗口操作系统和计算机配合的单机独立操作设备。由于NVR采取高度集成化的芯片技术,拥有先进的数字化录像、存储和重放功能,不需要更换和存储录像带,无需计算机配合和日常维护,因此,能够实现高分辨率、高质量实时监控,并且简单易用。简单来说,NVR系统将传统的视频、音频及控制信号数字化,通过NVR设备上的网络接口,以IP包的形式在网络上传输,在DVR的基础上,实现了系统的网络化。


高清NVR是基于大系统、联网设计的,业务实现数据中心化,并可实现管理功能,还可通过外部接口实现扩展,监控视频数据通过RAID技术在可靠性上得到了保证。高清NVR适合于中小型监控系统的使用,可接入多路高清视频。


迅通网络监控管理服务器系列XTE-MC500、XTE-MC600、XTE-MC700均属于类似于NVR的综合管理小平台,但相比NVR,其功能更丰富,管理更强大,是功能服务器群的核心设备,可分别接入4路、8路、16路1080P高清视频连接,最大支持8个磁盘数,可存储和管理前端64路视频,可选RAID阵列,支持RAID0/1/5/10,可选支持热插拔。同时,可管理所有前端设备以及多路解码器,可实现录像/查询/回放、存储、日志管理,以及工作状态监测、报警、语音等功能。


4、集中管理存储


服务器连接前端编解码器,通过流媒体协议下载数据,然后存放到存储设备上。服务器和存储设备之间可通过SAS、iSCSI、NAS、FC协议连接。集中式存储方式中,IP连接模式(iSCSI)和FC连接模式有良好的扩展能力和可管理性,是目前采用较多的方式之一。从实际的部署和效果来讲,FC存储由于强大的性能和数据处理能力,在节点较多的监控环境里较为合适,而IP存储由于性能和扩展性的限制,在中小型应用中能具备更高的性价比。


视频集中存储管理,存储空间利用率高,易于扩容;且由于采用了RAID技术,存储的可靠性高,单一硬盘损坏不会造成视频丢失。迅通网络监控管理服务器系列XTE-MC800、XTE-MC900、XTE-MC1000可同时管理16路1080P全高清视频连接和存储,可选支持RAID阵列和热插拔,支持管理所有前后端设备,可管理的前端设备数分别达到256路、1024路和10000路,可通过连接迅通存储管理服务器,实现集中管理存储,最大存储硬盘数达16个,每台可同时管理多达128路音视频存储,支持DAS和IP-SAN存储方式扩展,如图1:


浅析高清视频存储的几种应用模式

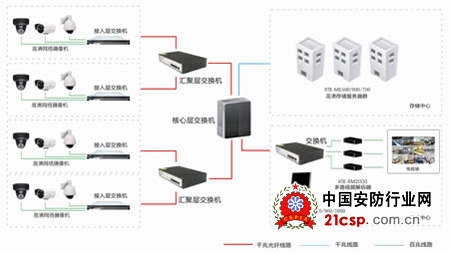

图1:迅通集中式高清存储系统示意图


集中式管理存储模式适合于大中型平台的部署,市场上已有具有网络存储架构的NAS和SAN软硬件设备,NAS具有很大的存储容量,而SAN配合监控管理平台能提供更大的存储空间,易于扩展、寻址灵活、可远距离传输、利用率高等特点,适合大型集中式网络监控系统,是目前视频监控存储市场的一个热点。基于IP-SAN的数字网络视频监控系统具有强大的生命力,当系统中某一处出现故障,不会影响到整个系统的运作,且兼具共享存储和可扩展性,因此IP-SAN的应用受到业内的青睐。如图2:


浅析高清视频存储的几种应用模式

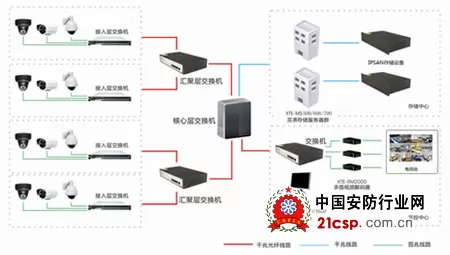

图2:迅通IP-SAN存储扩展示意图


迅通通过网络监控管理服务器系列和存储管理服务器系列,可搭建分布式存储模式、集中管理存储模式以及分布式集中存储管理模式,根据用户的需求和项目的需求、规模大小,进行合理有效的分配,实现项目价值最大化。

浅析高清视频存储的几种应用模式
