随着信息时代高新技术的飞速发展，人们对及时获取并显示各类信息的欲望日益强烈，对传播媒体的要求也越来越高。人们越来越注重各类政府信息、相关政策的播放形式。LED显示屏凭借着体积小，亮度高，播放形式多样的特点，成为企业、行政事业单位的首选设备。
LED显示屏系统组成
LED显示屏系统由三大部分组成：显示屏体、数据处理和控制计算机。各部分示意图如下：

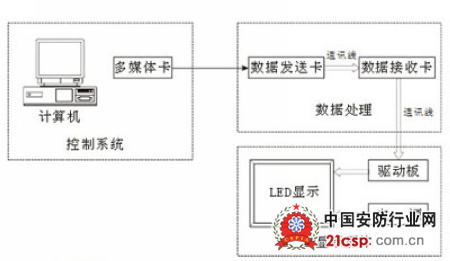

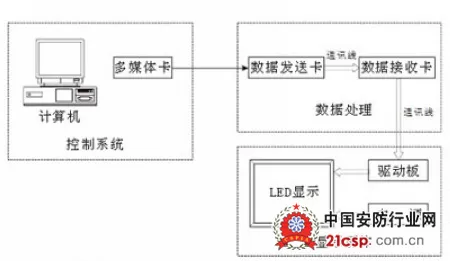

LED显示屏系统组成示意图
控制计算机负责接收和处理外来的信号，并通过DVI卡将信号转换为LED屏体适用的数字信号。数据处理部分是将多媒体卡生成的数字信号通过差分及复合后送到LED屏体。显示屏体将数字信号以图形图像的方式表达出来。显示屏体
显示屏体主要由显示模块、显示驱动电路板、电源和显示单元板几部分组成。显示模块是由像素点组成的显示单元。像素点内植有发光二极管（英文缩写“LED”）。其中双基色显示屏的发光二极管有二种基色：红（R）、绿（G）。通过控制使得两种基色都具有256种变化，则每个像素点可获得65,536种彩色色调。由几万个像素点组成的整个显示屏就能表现色彩丰富的图像效果。
显示驱动电路板由大规模集成电路和线路板构成。以插接方式与显示模组连接，作为显示模组的载体，同时担负了对显示数据的传输和驱动。驱动IC采用专用于LED显示屏的驱动芯片，具有恒流、每个发光点亮度可调等先进的控制功能。
显示屏专用直流开关电源为显示模组提供了恒定、精确的工作电压。此种开关电源具有恒压特性，输出电压不随负载的变化而变化，并具有过压、过流、过热等保护功能，是显示系统正常、稳定工作的基本保证。
