移动位置―视频监控系统及其应用研究

    目前，我国经济建设已进入了一个前所未有的快速增长期，能够拥有一个安全、和谐、稳定、健全的社会环境是我国得以继续保持经济高速发展的根本基础。《移动位置―视频监控系统》的实施将迅速提高我国有关安全部门针对异常突发事件的快速反应能力，显著提升我国社会面安全监控的现代化管理水平，确保政府以及行业安全监控管理工作的顺利开展，为我国社会经济的健康发展起到保驾护航的作用。

　　《移动位置―视频监控系统》应是在综合应用3S技术（卫星定位技术GPS，遥感技术RS，地理信息系统技术GIS）、移动通讯技术、计算机网络技术、地图数据服务技术、多媒体数据通讯技术基础上，以服务于资源优化配置、紧急预案分析、中心调度指挥为目的，建立的一套具有移动人员（车辆）交互定位、人员（车辆）移动中邻近地物定位查询、多目标间多媒体数据(文字/照片/视频/语音)即时交互、多目标多窗口轨迹与视频监控、路径选择与语音导航等多项功能的“移动多媒体监控平台”。

　　该系统的显著特点是“多媒体数据与位置数据的无线交互传输（如基于联通CDMA1X、或3G网络）、与地理信息技术支持下的移动目标定位查询与路径优化选择相结合”。它作为目前一般常见的“定点（或定位）监控” 手段的补充方法，集人员（车辆）位置监控、地点移动查询、多媒体数据交互传输、路径优化选择四大功能为一体，可实现对人、车、船等移动目标的移动监控，起到对异常突发事件的决策分析与指挥调度的实时辅助作用。

　　1、系统组成结构

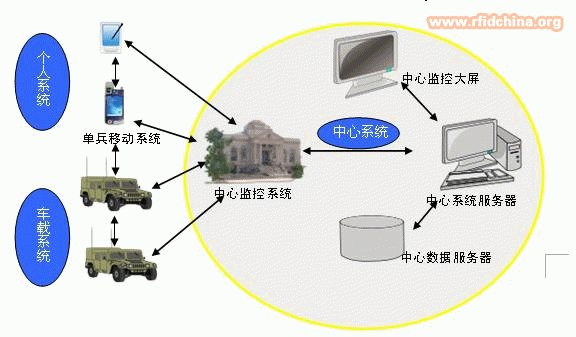

    《移动位置―视频监控系统》主要由三个部分组成，如下图所示：

    图1 《移动位置―视频监控系统》组成结构

    《移动位置―视频监控系统》各组成部分功能如下：

　　1、个人系统

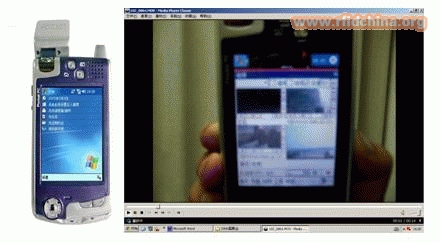

    图2 PDA作为多媒体数据监控终端

　　该系统应运行于便携式手持设备（包括智能手机、PDA、掌上电脑、车载电脑）上，主要服务于一线工作和指挥人员。它由多媒体通讯、GPS定位、电子地图导航、数据库管理、地图标注（选配）等模块组成，其主要功能包括自主定位、路径选择、多媒体数据交互传输、轨迹与多媒体数据记录回放、电子地图浏览、地点信息查询等模块组成。

　　该系统应用特点：便携式手持设备系统以CDMA上网，既可以作为多媒体数据采集端，同时又可以作为监控端，收看来自于其它设备（包括其它手持设备、车载计算机、中心计算机）传来的多媒体数据。如图2所示，图中的PDA可以同时观看到另外三台PDA传来的视频图像。

　　2、车载系统

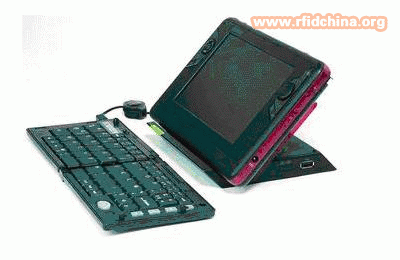

　　该系统运行于车载电脑（图3）、车载加固计算机上，专门应用于监控指挥车辆。它由视频监控、多媒体通讯、GPS定位、电子地图导航、数据库管理、地图标注（选配）等模块组成，其功能除了涵盖上述个人系统功能外，还包括车载视频监控、多目标多窗口轨迹与视频同步监控功能。

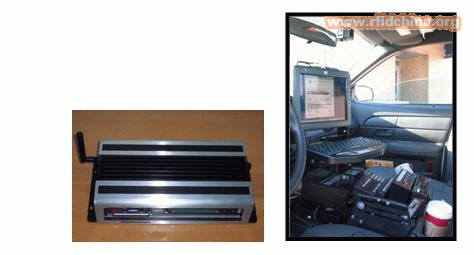

　　该系统应用特点：车载系统以CDMA上网，接收来自于其它个人系统发来的各类多媒体数据，同时，实现与个人系统、中心指挥系统之间包括视频在内的多媒体数据交互传输。图4是车载加固计算机与车载系统硬件组成。

　　1、 中心系统

　　该系统运行于中央指挥中心，专门服务于总部指挥人员。它由人员分组管理、入网认证服务、多媒体通讯、GPS定位、电子地图导航、数据库管理、地图标注（选配）等模块组成，其功能除了涵盖上述车载系统功能外，还包括人员分组管理、入网认证服务两大功能。该系统应用特点：中心系统以宽带上网，实现与个人系统、车载系统之间的多媒体数据交互传输，并向车载系统发出语音指令。

2、系统典型功能

　　典型功能

　　（1）手持设备位置-视频监控

　　★ 支持手持设备之间视频互传、交互定位以及地图导航

　　★ 手持设备包括智能手机、PDA、掌上电脑、车载电脑

　　（2）车载计算机位置-视频监控

　　★ 以车载计算机为移动监控中心,视频采集支持模拟摄像头、手持摄像机

　　★ 支持计算机与手机之间视频即时传输

　　★ 支持计算机与计算机之间视频同步传输

　　★ 视频传输率为帧幅大小从177*144到640*480的可调式1-30帧/秒

　　★ 多目标多窗口轨迹、多窗口视频同步监控

　　★ 支持电子地图导航

　　（3）系统操作语音播报

　　3、系统应用模式

　　相比于一般常见的“定点（或定位）监控” 手段，《移动位置―视频监控系统》具有如下应用特点：移动性强、隐蔽性好、使用方便、反应速度快、监控范围广、受限因素少、造价低、建设速度快、可顺利接入3G。

　　1、 中心监控应用

　　将监控中心设立在固定建筑物中，通过调度“车载移动系统”和“单兵移动系统”，对各种固定或移动目标实施地点位置、场景图像实时监控。中心监控应用模式如图5所示。

    图5 中心监控应用模式

　　1、车载监控应用

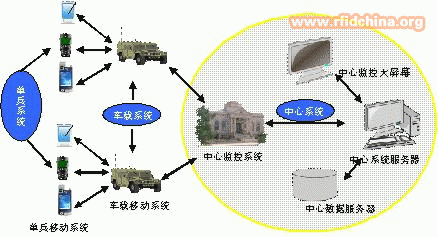

　　以移动车辆为监控指挥中心，通过调度“车载移动系统”和“单兵移动系统”，对各种固定或移动目标实施地点位置、场景图像实时监控。车载监控应用模式如图6所示。

    图6 车载监控应用模式

　　1、 个人监控应用

　　以PDA或移动计算机为监控中心，通过调度“车载移动系统”和“单兵移动系统”，对各种固定或移动目标实施地点位置、场景图像实时监控。个人监控应用模式如图7所示。

    图7 个人监控应用模式

　　4、系统典型应用

　　1、 突发事件处理

　　对于异常突发事件，应用该系统可迅速确定事发准确地点，并快速通知离事发现场最近的人员、车辆奔赴事发地点；可以车为现场移动指挥中心，指挥现场人员对事件进行处置；通过人员、车辆随身携带的手持终端设备和各种监视器、摄像机对事发现场进行即时多媒体数据采集，并通过无线通讯方式将监控数据实时传回中央指挥中心，供中央指挥中心更好地协调各部门之间针对突发事件的处置工作。

　　2、 打击犯罪、恐怖行动

　　对于各类刑事犯罪和恐怖主义活动，应用该系统可及时将活动现场情况直接传送到中央指挥中心，指挥中心可在看到现场实时图像的情况下，随时了解现场事态的发展状况，从而统一指挥协调各方力量，以对各类犯罪、恐怖主义行动进行最有力打击。

　　3、 抢险救灾

　　一旦发生事故险情，该系统应用人员在第一时间到达现场情况下，可借助系统，对于事故险情进行快速报告、救援与处置。
