节点数字光端机在公路外场监控中的应用

    记得刚接触光端机的时候，我们谈论比较多的是模拟光端机和同轴电缆的比较，其次是讨论光纤加上光端机的传输成本问题，很少谈到采用什么技术的光端机来做传输。几年的发展，我们再也不谈论模拟光端机了，直接说的是数字非压缩光端机，在传输上我们一般考虑的是采用什么传输方式比较适合，怎样可以节省光纤资源、减少施工工期是现在的首选了。

     视频光端机在视频监控中的广泛应用，带动了光端机技术飞速发展，现在有很多比较成熟的技术，点对点光端机从以前的一路，两路到现在的单波长8路，加上波分等技术的64路、128路，数据、视频、音频、以太网、对讲等的复合运用也是现在多业务光端机的发展。传输上也出现了点对点、节点、级联和光汇聚等方式。

     高速公路的监控主要是采用光纤传输，光端机在高速公路监控起了主导作用，也用的比较多。高速公路的监控主要分收费站监控和外场监控。收费站的监控一般是把收费站车道视频和收费亭内视频以及出入广场的视频采用大路数光端机传入收费站机房。外场监控一般是立交和桥梁隧道的监控，最早一般是采用点对点光端机,通过干线光纤点对点传输到路段监控中心,每个监控点需要占用1芯光纤;近来采用最多的是将立交和桥梁隧道采集的视频信号采用节点传输方式传到最近的收费站,再和收费站的图像一起用视频传输设备传送到监控中心。整条高速的外场监控就需要很少的几芯光纤就可以了。我们以深圳诺龙实业的OTS-SNET节点光端机在广州西二环上的应用来谈谈新的传输方式的给工程带来的好处。

     广州西二环（南段）是从九江到小唐，全长41千米，主要有西樵、丹灶、金沙三个收费站，丹灶一个服务区，北江特大桥和多个高架桥，外场分别采用十八个可遥控的摄像头进行监控。根据西二环南段监控图像的分布情况和技术先进性，我们设计了四条链路进行视频传输和一部分的数据传输，具体传输方案如下图所示：

     节点数字光端机在高速外场监控中的应用

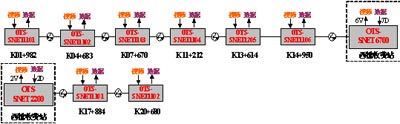

     1.链路一从西樵与广州西二环北端的九江站KO1+982开始，我们采用OTS-SNET1101远端节点机作为节点来传输1路视频和1路反向数据，通过一芯光纤连接到KO4+685OTS-SNET1102远端节点机传输1路视频和1路反向数据，然后通过一芯光纤连接到KO7+670OTS-SNET1104远端节点机传输一路视频和一路反向数据，节点三、节点四、节点六同样采用OTS-SNET1101远端节点机传输1路视频和1路反向数据，节点五处有一路车检信号，采用低数据的RS232信号，一并接入OTS-SNET1205远端节点机传输1路视频、1路反向数据和1路双向数据。西樵收费机房采用OTS-SNET6700中心节点接收机接收6路视频和发送6路反向数据1路双向信号。

     2.链路二是把过了西樵收费站的图像反传过来，因此采用两个节点的光端机传回西樵收费站，两个节点处都是采用OTS-SNET1101远端节点机作为节点传输1路视频和1路反向数据，西樵收费站采用一个OTS-SNET2200作为中心节点接收机接收2路视频和发送2路反向数据。

     节点数字光端机在高速外场监控中的应用

3、链路三是传送到丹灶收费站的，节点一K23+694是高架桥的路面监控视频，节点二K26+825是一互通监控视频，节点三K28+540、节点四K30+020分别为丹灶服务区两广场视频，K32+135为丹灶收费站互通立交视频，五个节点全部采用OTS-SNET1100作为远端节点机作为节点传输1路视频和1路反向数据，通过一芯光纤把五路视频传送丹灶收费站机房的OTS-SNET5500中心节点接收机进行接收，并同时给每个节点发送一路反向控制信号。

     节点数字光端机在高速外场监控中的应用

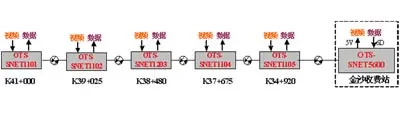

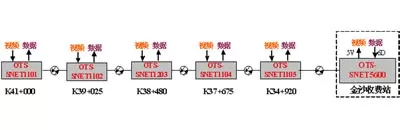

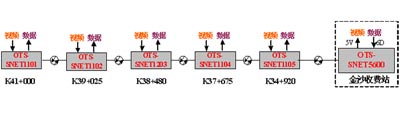

     4、链路四是把K41+000与广三高速立交互通接界处路面监控视频作为节点一，K39+025、K38+480为北江大桥桥面监控图像分别设置为节点二、节点三，节点三处有一个微波车检系统，采集的数据为双向RS232传输，节点三处设置为两路图像，K37+675是金沙互通立交图像为节点四，K34+920是从丹灶方向过来与北端的九江互通立交图像为节点五，这5个视频图像组成一条链路，通过一芯光纤来完成5路视频和6路数据的传输。

     广州西二环南段外场18路图像和20路数据，通过四芯光纤就全部完成，18个节点的光端机可以互换，给施工和调试带来极大的方便，同时也给业主省了资金，得到了各方的一致好评。

     节点光端机及其优点

     节点式光端机也可称为总线型光端机，是通过单/双纤链路式组网的图像传输系统，也被称为链路式光端机。采用的技术是电信中常用的时分复用技术（TDM）和分插复用技术（ADM），一芯光纤可以传输10路视频和多路数据。

     节点光端机的优点主要有1、比点对点方式节省大量的光纤资源；2、远端机可以任意组合并可以互换位置，方便灵活；3、图像质量高，完全实时非压缩视频传输；4、可靠性高，具有节点断电保护功能，某个节点断电或者设备出故障不会影响其它节点传输；5、系统采用模块化设计，调试简单；6、防雷性能好，可支持网管功能。

     随着光纤通讯的不断发展，视频光端机也会不断出现新的产品，会给各方带来许多的方便。
