共缆传输新技术免调试、多信号共传

    在单根同轴电缆上传输多路视频信号的共缆传输技术已经在监控工程中大量应用，但针对不同传输距离设备的复杂调试是推广应用的难点。共缆传输技术源于有线电视传输技术，它是将每路带宽6MHz的视频信号调制成高频信号，然后通过同轴电缆传输。

    共缆传输技术优点

    由于监控系统每个点传输的是单路视频信号，监控点分散，除视频信号还要有其它信号传输，在技术上的要求也高于有线电视。共缆传输技术在监控工程中的应用已经有很多年了，技术发展越来越成熟，其表现出的优点是：

    1、用视频SYV或射频SYWV同轴电缆传输多路视频和其它信号。
    2、使用电缆数量减少，施工简单化，节省材料和人工成本。
    3、防雷、抗干扰能力提升了系统安全性、可靠性。
    4、保证信号在国际标准范围内实现高保真传输和还原。
    5、系统已扩展性。系统根据需求要增加监控点、广播、电源等，不需要重新布线，很容易实现需求。

    共缆传输技术的问题

    虽然共缆传输技术有很多亮点，为工程商节省了很多费用，但在实际工程应用中也暴露出很多问题和不足。

    1、系统接入设备多。与传统监控布线相比，系统需要接入前端视频信号调制器、其它信号解调器，中间需要接入分支分配器，终端还需要调制器、解调器。

    2、传输主干线上需要接入无源器件（分支分配器），很多分配器由工程商外购，产品质量经常导致系统品质的下降。

    3、传输干线上连接点较多。这些连接点有严格规范的操作要求，要求施工人员有一定的技能和责任心。但在实际应用中这些要求经常被忽视，或则由于施工人员流动性大，很难规范操作，这就加大调试难度，同时为今后系统运行留下隐患，加大了系统维护工作量。

    4、系统调试复杂。调试人员需要有专业技能，还要有专业的调试设备。由于每个监控点的传输距离不同，需要用专业仪器调试，有时需要反复调试才能达到最佳效果。然而工程商掌握这项专门技术的人少，专业人员兼任工作很多且流动性大，施工中很难贯彻规范要求。出现问题就需要厂家技术人员提供更多的现场服务，这无疑增加费用延长工期，为工程质量带来隐患。这是制约共缆传输技术发展的瓶颈。

    共缆传输新技术的发展

    1、防雷、抗干扰、防静电、远距离传输

    由于防雷就像防火一样，随着监控系统功能和造价的增加，设计院和甲方越来越重视防雷，同时系统使用环境中其它电器设备的增加，电磁兼容导致潜在干扰的出现，因此很多设备要求具有防雷、抗干扰功能。

    新一代共缆传输产品已经将防雷模块、抗干扰技术、防静电加入其中，这有利于提升系统的安全性可靠行。 由于很多系统使用的是视频SYV电缆，新的技术要保证在视频和射频同轴电缆上能远距离传输信号，SYV-75-5电缆传输距离可达到800米~1000米（通过仪器测试比较输入输出信号）。

    2、视频+多信号共传技术

    共缆传输多路视频信号，音频信号，RS485控制信号技术已经在广泛使用，但通过共缆传输定压广播、交直流电源或电平、电话等是最新技术。这种透明传输端口，可以双向传输RS485控制、音频、定压广播、电话、电源。对于电话信号24~53V，定压广播信号70V~120V，电源或电平为DC/AC0~220V也可以与视频信号同时共传，更为新奇的是这种传输技术是双向完全透明的，在同样一个端口，可以传输上述信号的任何一种，在一个端口输入什么信号，就可以在另外一个端口输出什么信号，完全透明双向传输。

    这种集多种信号与一体的共缆传输新技术，增加了监控系统的扩展性，一种设备可以满足多项需求。

    3、共缆传输免调试新技术

    共缆传输调试复杂、连接设备多制约可它被广泛应用。但技术的改进正在逐步克服这些难点。由于监控点到终端传输距离不同，每个点输入的信号电平就需要调整，如传输40米的信号电平就要远远小于传输800米的电平，传统技术就要对每个点进行调试。

    最新技术共缆传输产品具有防雷、抗干扰、防静电、远距离、高清晰、免调试、多信号共缆传输等功能于一体，系列产品分为：

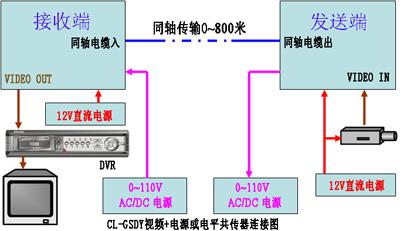

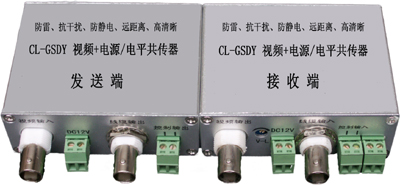

    1、双信号共传器：CL-GSK单路视频+RS485共传器，CL-GSG视频+定压广播共传器，CL-GSS双路视频共传器，CL-GSY视频+音频共传器，CL-GSDY视频+电源或电平共传器，CL-GSD视频+电话共传器；

    2、CL-G4SG4路视频+1路X共缆传输器，X为RS485、音频、定压广播、电话、交直流电源或电平信号中任选一种。

    3、CL-G16SG 16路路视频+1路X共缆传输器。

    新的共缆免调试技术具有自适应能力，只要在传输距离范围内，设备会自动调整自己的指标，从而达到传输最佳效果。对于单路或双路视频+其它信号的产品已经达到全免调试，四路视频+其它信号共传器，中间不需要任何插件，每路信号可自适应不同距离，在接收端设备略加调试保持接收信号的一致。对于16路视频以上的共缆传输器，用插接件取代无源分支分配器，使系统调试非常简单。

    通过单路、4路、16路视频共缆传输器的组合，可以满足各种监控系统传输需求。新共缆传输技术与传统的相比较，可以传输所有有用的信号，不同传输距离可以自适应调节，大大简化了调试程序，并且具有防雷、抗干扰、防静电等功能，同时新技术使得设备集成度提高，减少了数量和体积。新技术不断完善和发展，不仅给大大节省了工程造价，还提升了系统的安全性和稳定性，将更有利于共缆传输技术广泛应用于监控系统。
