光纤安装监控，首先要弄清楚，光纤在什么情况下用，就是模拟监控的视频线传输不够长，网络监控的网线传输不够长的情况下，需要长距离传输才使用光纤。
需要的设备，通常是监控设备一套就不多说了，另外需要光纤，终端盒，光纤跳线或尾纤，光纤收发器（成对）。
光纤跳线或者尾纤，通常有很多种接头，我们安防监控上大多数用SC接头，行业内也有称之为方头的。
光纤收发器是把电信号转化成光信号传输，然后再把光信号转化成电信号，传到我们的接受端。

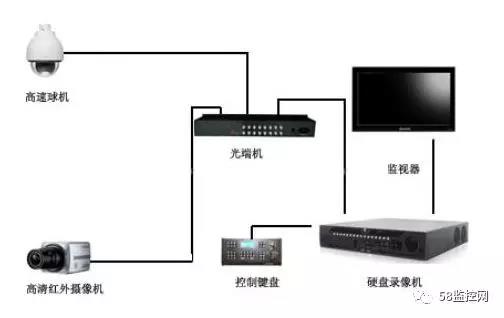

那具体如何连接？我们从硬盘录像机端到摄像机终端的顺序的连接方法如下：
硬盘录像机–交换机–收发器–终端盒—终端盒–收发器–交换机–摄像机

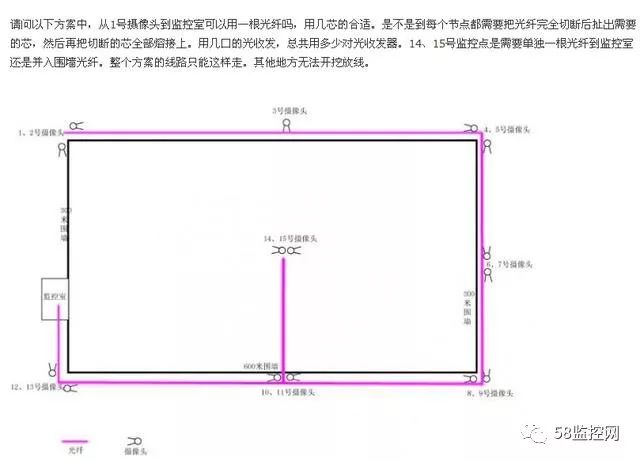

今天看网友有提问关于光纤监控布线的情况，他给出了监控点位图，我根据这个点位图来给大家简单分析一下。
从网友提供的图上看应该分为八个光纤点位，可以使用八芯以上光纤，每个点位熔一芯。

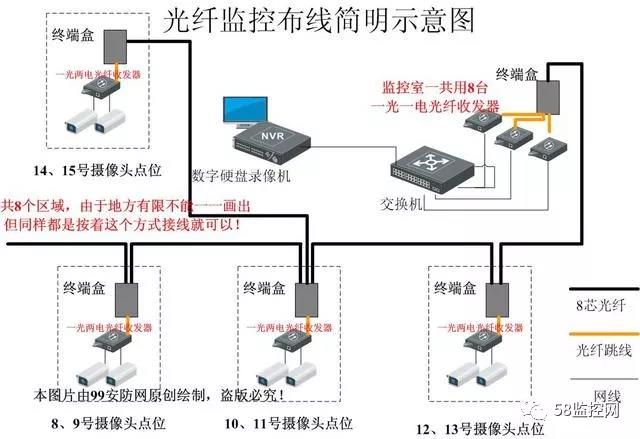

我简单给绘制了一个拓扑图
监控室：熔8芯，使用8台单模单纤一光一电光纤收发器
1、2号摄像头：熔1芯，使用1台单模单纤一光二电光纤收发器
3号摄像头：熔1芯，使用1台单模单纤一光一电光纤收发器
4、5号摄像头：熔1芯，使用1台单模单纤一光二电光纤收发器
6、7号摄像头：熔1芯，使用1台单模单纤一光二电光纤收发器
8、9号摄像头：熔1芯，使用1台单模单纤一光二电光纤收发器
10、11号摄像头：熔1芯，使用1台单模单纤一光二电光纤收发器
12、13号摄像头：熔1芯，使用1台单模单纤一光二电光纤收发器
14、15号摄像头：熔1芯，使用1台单模单纤一光二电光纤收发器
正常这样做就可以了，但是因为监控系统本身的重要性和出于设备稳定运行，备份冗余的原则，建议使用十六芯以上光纤，每个点位熔两芯，使用一芯，备用一芯。监控室多预留出1-2台光纤收发器，以防使用中有设备损坏，可以当场更换，避免耽误设备正常运行。现场摄像头处建议使用一光四电光纤收发器，一个是为了以后设备扩展，二个是防止有端口损坏可以立即更换端口。
有网友肯定会说做备份成本就要提高了。其实像我们在施工中设备都会做一定备份，防止到客户现场检查出设备故障不能马上维修耽误使用等问题！这部分设备可以在做报价的时候就包含进去，并且给客户讲明，只要是重视监控系统的客户都会同意的。
