单机非接触式IC卡门禁系统的改进设计

    摘 要： 门禁系统是在传统门锁基础上发展起来的智能管理系统。文章介绍了非接触IC卡和基于校园“一卡通”中的单机式门禁系统。从学校的应用中发现了新的单机门禁系统解决方案，用UML简单阐述了新的系统的管理软件的模型。

    1 非接触式IC卡

    目前，非接触式IC智能射频卡(内建MCU，ASIC等)的主流产品主要采用PHILIPS公司的MIFARE技术，已被定为国际标准(ISO／IEC 14443 IYPEA)。欧洲一些较大的IC卡制造商、IC卡读写器制造商和IC卡软件设计公司等也都以MIFARE技术为标准。

    以PHIUPs的S50为例，卡片上内建8Kbit EEPROM存储容量并划分为16个扇区，每个扇区又划分为4个数据存储块，每个扇区可由多种方式的密码管理，卡片制造时具有唯一的序列号，没有重复相同的两张MIFARE卡片。序列号存在第0扇区的第0块。IC卡数字模块主要包括ATR模块、AntiCollision模块、Select Application 模块、Authentication & Access Control模块、Control& Arithmetic Unit控制及算术运算单元、RAM／ROM 单元、Crypto Unit数据加密单元、EEPROM INTERFACE／EEPROM MEMORY 。其认证过程如图1所示：

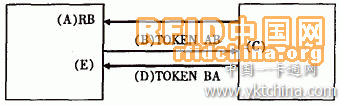

    图1 门锁的认证过程

    (A)环 由MIFARE 1卡片向读写器发送一个随机数据RB；

    (B)环 由读写器收到RB后向MIFARE 1卡片发送一个令牌数据TOKEN AB，其中包含了读写器发出的一个随机数据RA；

    (C)环MIFARE I卡片收到TOKEN AB后，对TOKEN AB的加密部分进行解密，并校验第一次由(A)环中Mifare 1卡片发出的随机数RB是否与(B)环中接收到的TOKEN AB中的RB相一致；

    (D)环如果(C)环校验是正确的，则MIFARE 1卡片向读写器发送令牌TOKEN BA给读写器；

    (E)环读写器收到令牌TOKEN BA后，读写器将对令牌TOKEN BA中的RB(随机数)进行解密；并校验第一次由(B)环中读写器发出去的随机数RA是否与(D)环中接收到的TOKEN BA中的RA相一致；

    如果上述的每一个环都为“真”，都能够正确通过验证，则整个认证过程成功。读写器将对卡上的这个扇区进行READ／WRITE等操作。每个块中的数据可以加密，其算法为DES、RAS，这样提高了数据的安全性。

    2 传统单机门禁系统思想

    由于单机门禁系统只需要智能门锁这一简单设备，不需要和外界电路连接，不需要布局门框，对升级为智能锁十分方便，因此应用广泛。门禁系统由门禁控制器、读卡器、卡片、电子锁、管理软件组成。门禁系统的核心部分是门禁控制器，相当于计算机的CPU，它负责整个系统输入、输出信息的处理、储存和控制。读卡器(识别仪)负责读取卡片中数据(生物特征信息)的设备。电控锁是门禁系统中锁门的执行部件。管理软件对进／出人员进行实时监控和查询，对各门区进行编辑，对系统进行编程，对各突发事件进行查询。卡片分为设置卡、时间卡、初始化卡，分别设置门锁密码、调整门锁时间、恢复门锁为初始设置。

    其过程一般为：第一步设置门密码。用管理软件设置卡的密码、读取方式，刷卡后把信息存到锁控制器中；第二步用管理软件设置用户卡，就是在用户卡的特定扇区和特定块中存入密码信息。当用户刷卡时，读卡器读取卡中密码与存储器中的密码相比较，相同就启动电磁锁开门，密码都是通过加密的，外部很难破解。

    3 单机非接触式IC卡门禁系统的改进

    新方案的改进分为两个方面：第一是管理软件端，第二是门禁控制器。所谓改进是要把卡片的序列号存到门控制器的存储中，控制器负责遍历存储器的卡片序列号，判断是否可以开门。把卡片信息存在锁中，每次刷卡遍历存储器，有与之匹配的就开门，这样可以自由增减门用户，不会因为丢失卡而要重新设置门，你只需要把卡片信息从门锁存储器中删除就可以了。
　　

    管理软件的主要功能是设置门卡和时间卡，管理用户卡的发行、销毁、统计和考勤。注册是记录用户卡的唯一序列号和用户信息，它们是一对一的关系。当用户挂失时，只需要把该用户信息对应的序列号删除，重新用设置卡设置门锁。用专门的设备可以定期读取刷卡信息以及统计用户时间。在连有计算机的门禁系统中，这些都很容易实现，但它的投入比较多，而且有可能破坏原建筑的原貌。

    单机非接触式IC卡门禁系统用例图如图2所示：

    图2 单机非接触式IC卡门禁系统用例图

    门锁的设置过程是对门进行初始化操作并设置好门锁的时间，刷设置卡和存入用户信息。

    用户卡和开门的过程是刷卡时，门锁将读取用户卡的序列号，序列号保存在0扇区的0块，是生产时固定的，然后控制器遍历存储器，当序列号相同时绿灯亮，启动电磁锁开门；否则不能开门。

    门设置和用户刷卡序列图如图3、图4所示：

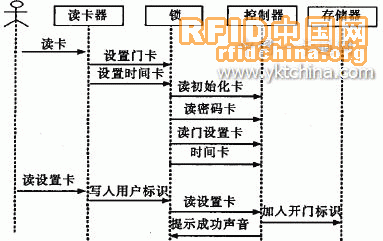

    图3 门设置序列图

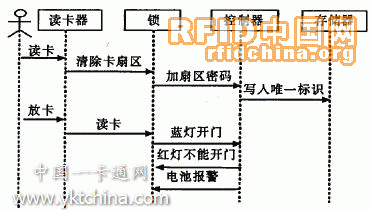

    图4 用户刷卡序列图

    4 方案比较


    传统的单机门禁系统是以一对多的思想设计的，锁中存着密码，可以设置任意多张的用户卡，但它主要存在安全系数不高的缺陷。一旦密码泄露则能够仿造，当用户卡遗失时，必须重新设置门锁密码，而且所有的用户卡需重新刷卡系统才能正常工作。

    改进的方法克服了上面的缺点。当用户卡挂失时，只需在设置卡中设置出这张卡的序列号，门锁确认并从存储器中除去这张卡的信息，其他的都不需要改变。它的缺陷是所有的用户卡信息都存在锁内，因此限制了用户数量，再者反应速度也没有传统方案快。
